ESL Yenileme Hızları ve Görüntüleme Performansı

Temel Kısıtlama

Elektronik Raf Etiketleri hiçbir pazarlama yönteminin engelleyemeyeceği fiziksel bir kısıtlama altında çalışır:elektroforetik parçacıklar viskoz sıvı içinde hareket eder ve viskoz sıvı harekete direnç gösterir. Hiçbir yazılım güncellemesi bunu düzeltemez.

Bir ESL'nin yenileme hızı-genellikle300 ms ila 2000 mstam ekran güncellemesi için-yüklü titanyum dioksit ve karbon karası parçacıklarının, uygulanan bir elektrik alanı altında hidrokarbon çözücüden geçmesi için gereken süre doğrudan ortaya çıkar. Parçacıklar sürükleme kuvvetleriyle karşılaşır (Stokes sürüklemesi, eğer teknik terimi istiyorsanız, arkasındaki matematik pratik etkiden daha az önemlidir: parçacıklar kalın sıvıda yavaşlar). Komşu parçacıklarla elektrostatik olarak etkileşime girerler. Uzun süre dinlendikten sonra kapsül duvarlarına yapışırlar.

Yenileme süresinin her milisaniyesi, milyonlarca mikrokapsülün içinde aynı anda meydana gelen gerçek moleküler-ölçekli olayları yansıtır. LCD veya OLED arka planından gelenlerin bu zihinsel modeli tamamen terk etmesi gerekiyor. Bunlar pikselleri elektronlarla "taranan" ekranlar değildir. Bunlar maddeyi fiziksel olarak yeniden konumlandıran elektrokimyasal sistemlerdir.

Dalga Formlarını Yönlendirme: Mühendisliğin Elektrokimyayla Buluştuğu Yer

sürüş dalga formuoptimizasyon çabalarının en yoğun olarak yoğunlaştığı yerdir. Bu, aynı anda dört hedefi gerçekleştirmesi gereken bir voltaj-zaman dizisidir: Önceki görüntüyü silmek, yavaş parçacıkları etkinleştirmek, bir referans gri tonlama oluşturmak ve yeni görüntüyü-yazmak; tüm bunları yaparken güç tüketimini, gölgelenmeleri ve toplam yenileme süresini en aza indirmek.

Silmeönce gelir. Ekran, tüm pikselleri tekdüze bir optik duruma, genellikle beyaza yönlendirir. Neden zahmet edeyim ki? Çünkü EPD parçacıkları yola bağlı davranış-sergiler. Siyahtan griye geçiş yapan bir piksel, beyazdan griye geçişten farklı bir yörünge izler. Bu durum, müşterilerin tutarsız gri tonlamalı görüntü oluşturma konusunda şikayette bulunduğu ilk dağıtımlar sırasında açıkça ortaya çıktı. Silme, tüm pikselleri ortak bir başlangıç ​​noktasına zorlayarak başlangıç ​​koşullarına bağımlılığı ortadan kaldırır.

Aktivasyonparçacıkları optik uçlar arasında salındıran-yüksek-frekanslı alternatif voltajı (50-100Hz'de ±15V) takip eder. Bu işlem rahatlamış gevşek parçacıkları sallar. Sabit kalan parçacıklar, kapsül duvarlarına ve komşu parçacıklara yüzey yapışmasını artırır. Testler, parlaklık-zamana karşı-eğrisinin bükülme noktasını, yani parçacık hareketliliğinin maksimum duyarlılığa ulaştığı tam anı analiz ederek optimum aktivasyon süresini ortaya çıkarır. Daha kısa giderseniz yavaş parçacıklar geride kalır. Daha uzun süre giderseniz güç boşa gider.

Sonra gelirreferans gri tonlamalı kuruluş. EPD gri tonlama doğruluğu kritik olarak bilinen bir optik taban çizgisinden başlamaya bağlı olduğundan ekran tekdüze bir beyaz referans durumu oluşturur. Özellikle, bu aşamadan sonra kısa bir sıfır-voltaj aralığı eklemek, sonraki gri tonlama tutarlılığını iyileştirir. Parçacıkların kesin ara konumlara ulaşmaları istenmeden önce stabilize olmaları için bir dakikaya ihtiyaçları var.

Nihayet,resim yazımı. Piksele-özel voltajlar ve süreler parçacıkları hedef konumlara yönlendirir. 16-seviyeli bir gri tonlama, her bir mikrokapsül içindeki parçacık dikey dağılımının hassas kontrolünü gerektirir; üst yüzeydeki parçacıklar beyazı, alttaki siyahı üretir ve ara konumlar grileri üretir.

300 ms'ye doğru ilerliyoruz

ESL sistemleri gerçekte ne kadar hızlı gidebilir? Agresif dalga biçimi optimizasyonu kanıtlanmıştır180ms azalmaaktivasyon aşaması süresinde ve120ms azalmareferans gri tonlama aşamasında. Bu kazanımlar, çoklu dağıtım döngüleri boyunca geliştirilen çeşitli tekniklerden gelir.

Dönüm noktası analizisabit etkinleştirme süreleri kullanmak yerine gerçek-zamanlı optik yanıtın izlenmesine olanak tanır.Polarite değiştirme azaltmaÖnemlidir çünkü voltaj polaritesinin ters çevrilmesi akım artışlarına neden olur ve bu geçişlerin toplamını en aza indirmek için enerji-dizileme işlemlerinin boşa harcanmasına neden olur. Ve0V aralıklarının stratejik eklenmesiparçacık momentumunu kullanarak güç harcamadan sürekli geçişe olanak tanır.

Mevcut-nesil EPD materyalleri için teorik minimum değer yaklaşık olarak200msKabul edilebilir görüntü kalitesi için. Bazı paneller kontrollü koşullarda 180 ms'ye itildi ancak kalite düşüşü fark edilir hale geldi. Bu engeli aşmak, dalga biçimi zekasını değil, malzeme yeniliğini gerektirecektir.

Yenileme Modları: Hız-Kalite-Gölgelenme Üçlemi

Her ESL yenilemesi, kaçınılmaz bir üç-yollu ödünleşim içerir. Hiçbir mühendislik bundan kaçamaz; kişi yalnızca hangi uzlaşmaların kabul edileceğini seçebilir. Market, elektronik ve eczane perakende satış ortamlarındaki dağıtım deneyimi, her modun ne zaman kullanılacağı konusunda güçlü sonuçlar ortaya çıkardı.

Küresel Yenileme (GC16 Modu)

Bu tam sıfırlamadır-750-2000msher parçacığı tam geçiş döngülerinden geçmeye zorlayan siyah-beyaz-siyah yanıp sönme. Dramatik görünüyor, müşteriler bazen etiketlerin arızalı olup olmadığını soruyor, ancak bu, birikmiş konum hatalarını tamamen ortadan kaldıran tek moddur.

Uzatılmış kısmi yenileme dizilerinden sonra, yüksek-doğruluklu görüntüler görüntülenirken veya gölgelenme görsel olarak sakıncalı hale geldiğinde genel yenileme gereklidir. Bir bakkal zinciri başlangıçta "çirkin yanıp sönmeye" direndi ve tamamen kısmi güncellemeler yapmayı denedi. Üç hafta sonra promosyon etiketleri neredeyse okunmaz hale geldi. Artık her gece kapalı saatlerde küresel yenileme gerçekleştiriyorlar.

Kısmi Yenileme

Kısmi yenileme yalnızca kareler arasında farklılık gösteren pikselleri günceller ve250-500ms. Ölçümler, zaman tasarrufunun önemli olduğunu-gösteriyor%70 güç azalmasıtipik fiyat güncellemelerinde-ancak bir değiş-tokuş söz konusudur.

Değişmeyen pikseller hiçbir sürüş voltajı almaz. Parçacıkları yavaş yavaş giderek daha kararlı hale gelen konfigürasyonlara yerleşir. Kararlının aynı zamanda hareketsiz anlamına da geldiğini anlayana kadar istikrarlı kulağa hoş geliyor. 5-10 kısmi yenileme döngüsünden sonra gölgelenmeler görünür hale gelir. Bu eşik üreticiye göre değişir; bazı paneller 15 döngüyü tolere ederken, diğerleri 6 döngüden sonra sorunlar gösteriyor. Tek güvenilir yaklaşım, disiplinli periyodik küresel yenileme serpiştirmesidir.

Hızlı Yenileme (DU Modu)

Doğrudan Güncelleme modugri tonlama yeteneğinden tamamen ödün verir. Her piksel ikili-siyah veya beyazdır, arada bir şey yoktur. Bu şunları sağlar:120-250msgüncellemeler tek bir flaşla yapılır, ancak metin kenarları takma adlarla görünür ve resimler söz konusu olamaz.

Sayısal karakterler görüntüleyen-yalnızca fiyat ESL uygulamaları için, DU modu genellikle en uygun noktayı temsil eder. Bir tüketici elektroniği mağazasında-yan yana-gerçekleştirilen bir test, müşterilerin DU-oluşturulan fiyatları, normal izleme mesafelerinde GC16 ile oluşturulan fiyatlardan ayırt edemediklerini ortaya çıkardı. Güç tasarrufu önemliydi.

A2 Animasyon Modu

Şu tarihte:80-120ms, A2 modu video-özelliğine sahip yenileme hızlarına yaklaşır. Ürün demoları ve interaktif kiosk uygulamaları için kullanılmıştır.

Ama ödünler çok ciddi. Gölgelenme hızla birikir. Kontrast azalır. Birkaç döngüden sonra ince ayrıntılar kaybolur. Bir müşteri, raf etiketlerinde animasyonlu tanıtım içeriğinin-teknik olarak A2 ile mümkün olmasını istedi, ancak 30 saniye sonra görüntü kalitesindeki bozulma bunu kullanışsız hale getirdi. Bu mod, üretim ESL dağıtımı için değil, kalem girişi ve kısa gösterimler için mevcuttur.

Doğru Modu Seçmek

Nasıl seçilir? Dürüst olmak gerekirse içerik türü genellikle sizin yerinize karar verir. Fotoğrafik görüntüler için GC16 gereklidir; fiyat rakamlarında DU kullanılabilir. Güncelleme sıklığı dengeyi değiştirir-seyrek güncellemeler kaliteyi, sık güncellemeler ise hızı destekler. Ve birincil moddan bağımsız olarak, genel yenilemenin belirli aralıklarla gerçekleşmesi gerekir. Gölgelenme birikimi probleminden kaçış yok.

Performans Parametrelerini Görüntüle

Kontrast Oranı

EPD kontrast oranları tipik olarak8:1 ila 15:1, birinci sınıf panellerle20:1. LCD teknik özellikleriyle (1000:1+) karşılaştırmak yanıltıcıdır.

EPD kontrastı, müşterilerin raf etiketlerini okuduğu gerçek koşullar olan ortam aydınlatması altında ölçülür-. Yüksek ortam ışığı altında LCD kontrastı çöküyor; EPD kontrastı artar. 800+ lüks tavan aydınlatmasına sahip mağaza ortamlarındaki ESL okunabilirlik ölçümleri, yakındaki LCD ekranların tamamen soluklaştığını gösteriyor.

Barkod tarayıcılarının etrafta bir yere ihtiyacı var6:1 kontrastgüvenilir bir şekilde okumak için-bunu birden fazla tarayıcı modelinde test ettik. Ölçtüğümüz her ticari ESL bu çubuğu kolayca temizliyor; bu da lazer tarayıcıların barkodları doğrudan elektronik ekrandan sorunsuzca okuyabileceği anlamına geliyor.

Çözünürlük ve Piksel Yoğunluğu

ESL piksel yoğunluğu (100-150 DPI) teknolojik bir sınırlamayı değil, kasıtlı bir mühendislik seçimini yansıtır. Daha yüksek çözünürlük daha fazla piksel gerektirir ve her biri ayrı ayrı sürüş gerektirir-artan yenileme süresi, güç tüketimi ve bileşen maliyeti.

Bazı istemciler 200+ DPI gösterimi talep etti. Görüş mesafesi sorulduğunda cevap her zaman 50 cm'nin üzerindeydi. Bu mesafede, 100 DPI yeterli metin okunabilirliği sağlar. Çözünürlüğü aşırı-belirtmek, gözle görülür bir fayda sağlamadan kaynakları israf eder.

Renk Yeteneği

Standart siyah-ve-beyaz ESLen güçlüsü olmaya devam ediyor: en hızlı yenileme (300 ms), en düşük güç, en yüksek güvenilirlik. Fiyat görüntüleme uygulamalarının %90'ını etkili bir şekilde yönetir.

Dört-renk sistemiE Ink Spectra 3100 teknolojisinin kullanılması eşzamanlı siyah/beyaz/kırmızı/sarı ekrana olanak sağlar. Markaya özgü-vurgu renkleri için kullanışlıdır ancak yenileme süreleri daha da uzar.

Tam-renkli panellerACeP Gallery teknolojisini kullanarak fotoğrafik görüntüler üretebilirsiniz. Camgöbeği-macenta-sarı-beyaz parçacık sistemi gerçekten etkileyicidir-bu panellerde görüntülenen ürün fotoğraflarının genellikle basıldığı varsayılır. Ancak1500ms+ yenileme sürelerive önemli ölçüde daha yüksek maliyetler, uygulamayı görsel etkinin masrafı haklı çıkardığı premium kullanım durumlarına sınırlamaktadır.

Renk söz konusu olduğunda soru her zaman ekstra bilgi değerinin, yenileme süresi, güç ve birim maliyet açısından isabeti haklı gösterip göstermediğidir. On vakadan dokuzunda monokrom bu işi yapıyor.

Gölgelenme: Kalıcı Eser

Gölgelenme ortadan kaldırılacak bir kusur değildir. Bu, yönetim gerektiren elektroforetik teknolojinin kendine özgü bir özelliğidir.Hayaletsiz EPD performansı vaat eden herkes, ya teknolojiyi yanlış tanıtıyor ya da sorunu gizleyecek kadar yavaş yenilenen paneller satıyor demektir.

Hayaletliğin Geldiği Yer

Üç mekanizma katkıda bulunur.Eksik parçacık geçişi-yetersiz sürüş süresi veya voltaj nedeniyle parçacıkların amaçlanan konumlara ulaşamaması.Artık yük dağıtımı-kapsül duvarlarında düzensiz yük birikmesi, sonraki parçacık hareketini etkiler. Veparçacık yapışma histerezisi-sabit kalan parçacıklar yüzey yapışmasını artırır.

Farklı panel üreticileri arasında gölgelenme davranışını karakterize etmek için önemli miktarda zaman harcanmıştır. Değişiklikler önemlidir; bazı paneller 5 kısmi güncellemeden sonra gözle görülür şekilde gölgelenirken diğerleri 12-15'i tolere ediyor.

Çevresel Faktörler Durumu Kötüleştiriyor

Sıcaklıkson derece önemlidir. Düşük sıcaklıklarda solventin viskozitesi artar, parçacık hareketi engellenir ve gölgelenme şiddetlenir. 10 derecenin altında yenileme sürelerinin uzatılması gerekir veya görünür bozulmaların kabul edilmesi gerekir. 0 derecenin altında, standart paneller sorunlu hale gelir-soğuk çalışma için derecelendirilmemiş panellerin kullanıldığı soğutmalı kasalarda ekranların tamamen okunmaz olduğu gözlemlenmiştir.

Akü voltajıgölgelenmeyi de etkiler. Biten piller, sürüş voltajının azalmasına neden olarak eksik parçacık geçişine neden olur. Bir eczane müşterisi, bir grup etiketteki pillerin arızalandığı ortaya çıkan gizemli gölgelenme sorunları yaşadı. ESL sistemleri, önleyici bakım uyarılarıyla birlikte düşük-pil tespitini uygulamalıdır.

Geçmişi yenileher şeyi birleştirir. Aynı içeriği tekrar tekrar görüntüleyen bir piksel, giderek daha kalıcı parçacık konfigürasyonları geliştirir. Yapışma mekanizması anlaşılana kadar statik içerik, dinamik içerikten daha hızlı hayaletleşir-bu durum sezgilere aykırıdır.

Uygulamada Gölgelenmeyi Yönetmek

Periyodik küresel yenilemebirincil hafifletme yöntemi olmaya devam ediyor. Tipik öneri, her 5-10 kısmi güncellemeden sonra zorunlu-ekran yenilemesidir; ancak optimum aralık panele ve çalışma koşullarına göre değişir.

Sıcaklık-dengeli arama tablolarıdeğişken ortamlarda yardım. Sıcaklığa göre indekslenen LUT'larda saklanan sürüş parametreleri, düşük sıcaklıklarda dalga biçimi süresini otomatik olarak uzatır. Ölçümler gösterisiGölgelenmeyi %40 azaltmasabit parametrelere karşı iyi-ayarlanmış sıcaklık telafisi kullanmak.

Geçmiş çerçeve telafisibirikmiş konum sapmasını telafi etmek için-mevcut sürüş dalga biçimlerini piksel-düzeyi yenileme geçmişine göre ayarlamak daha karmaşıktır. Tüm ESL kontrolörleri bunu desteklemese de aylardır hizmette olan panellerde ölçülebilir bir fark yaratıyor.

İçerik tasarımıçok önemli. Siyah metinli beyaz arka planlar, ters renk şemalarına göre daha az görünür gölgelenme üretir. ESL şablonları gölgelenme özellikleri göz önünde bulundurularak tasarlanmalıdır-açıkça gölgelenecek büyük düz siyah bölgelerden kaçının, beyaz arka planları tercih edin.

Sistem-Seviyesinde Yenileme Performansı

Bireysel ESL yenileme süresi, sistem güncelleme gecikmesinin yalnızca bir bileşenidir. Binlerce etiket içeren dağıtımlarda ağ mimarisi, toplam güncelleme süresine hakimdir. Bazı istemciler, güncelleme döngülerine 30 saniye ekleyen ağ darboğazlarını göz ardı ederken, 50 ms'den fazla panel yenileme iyileştirmelerini takıntı haline getiriyor.

İletişim Protokolleri

Tescilli 1GHz altı RF sistemleriMaksimum kapsama alanı ve bina nüfuzu sunar. Ağ geçidi--etiket-iletişim aralığı 25 metreyi aşıyor; bu, büyük-kaplama alanı olan perakende ortamlarında önemlidir. Bant genişliği sınırlamaları eşzamanlı güncelleme kapasitesini kısıtlar, ancak tipik perakende güncelleme modelleri için bu nadiren darboğaz haline gelir.

PAwR ile Bluetooth Düşük Enerji(Yanıtlarla Periyodik Reklamcılık, BLE 5.4'e eklenmiştir), çok sayıda cihazla standartlaştırılmış çift yönlü iletişime olanak tanır. Tek bir erişim noktası teorik olarak adresleyebilir32.640 etiket-128 grup çarpı grup başına 255 etiket. Periyodik reklam aralığı sistem gecikmesini belirler; daha kısa aralıklar, daha yüksek güç maliyetiyle daha hızlı yanıt sağlar. BLE sistemleri zamana duyarlı uygulamalar için 1 saniyelik aralıklarla, rutin fiyat güncellemeleri için ise 10 saniyelik aralıklarla devreye alınmıştır.

Ağ topolojisimerkezi ağ geçitleri ile bir yıldız desenini takip eder. Her ağ geçidi tanımlanmış bir bölgeyi kapsar; örtüşen kapsama alanı yedeklilik sağlar. Büyük perakende dağıtımları dikkatli RF kanalı planlamasını gerektirir-bitişik kanallardaki iki ağ geçidinin %15 paket kaybına neden olan girişim desenleri oluşturduğu bir dağıtım.

Gerçek-Dünya Verimi

Üretim sistemlerinde,5 dakikada 3.000 etiket güncellemesitek bir ağ geçidi aracılığıyla sürekli olarak ulaşılabilir. Tamamlama çalıştırmalarını görüntülemek için sunucu komutundan uçtan-uca-gecikme3-10 saniyeağ yüküne ve yeniden deneme gereksinimlerine bağlı olarak.

Dağıtım deneyiminden elde edilen kritik bilgiler: Fiyat değişikliklerinin binlerce etikete yayıldığı tipik perakende güncelleme senaryolarında, sistem- düzeyindeki ağ performansı, bireysel etiket yenileme hızından ziyade toplam güncelleme süresini kısıtlar. Bireysel yenileme hızlarını 500 ms'nin altına optimize etmek, ağ yayılımının saniyeler gerektirdiği durumlarda getirilerin azalmasını sağlar.

Güç Tüketimi ve Pil Ömrü

EPD güç tüketimi neredeyse yalnızca yenileme etkinlikleri sırasında ortaya çıkar. Bekleme akımı ihmal edilebilir düzeydedir-mikroamper ölçülmüştür. Bu profil şunları sağlar:çok-yıl pil ömrüEPD-tabanlı ESL'nin en güçlü argümanlarından biri olmaya devam eden madeni para hücrelerinden.

Güç Tüketen Nedir?

Piksel sayısıdoğrusal bir ilişkisi vardır-daha büyük ekranlar orantılı olarak daha fazla tüketir.Gri tonlama derinliğiönemlidir çünkü 16 seviyeli GC16, ikili DU modundan daha karmaşık dalga biçimleri gerektirir.Mod seçimini yenilebüyük etkisi vardır; genel yenileme, kısmi yenilemenin gücünün 2-3 katı kadar tüketir. VesıcaklıkSoğuk ortamlar daha uzun dalga biçimleri gerektirdiğinden güç tüketimini etkiler.

Uygulamada Pil Ömrü

İçinCR2450 lityum madeni para hücreleriYaklaşık 600mAh kapasite ile gözlemlenen performans aşağıdaki gibidir:

Bu projeksiyonlar oda sıcaklığında çalışmayı varsayar. Soğuk depolama uygulamaları-soğutulmuş ve dondurulmuş bölümler-düşük sıcaklıklarda hem artan yenileme gücü hem de azalan pil kapasitesi nedeniyle daha hızlı pil tüketimiyle karşı karşıya kalır. Oda sıcaklığında 5 yıl geçerli olan bir etiket, buzdolabında saklandığında 2 yıl dayanabilir.

Her yenileme sınırlı pil kapasitesini tüketir. Bir müşteri, animasyonlu fiyat promosyonlarının sürekli olarak yayınlanmasını istiyordu-piller üç hafta dayanıyordu. Sistem mimarları, donanım seçiminden önce güncelleme sıklığı gereksinimlerini tanımlamalıdır. Saatlik güncellemeler gerektiren bir etiket, günlük olarak güncellenen bir etiketten farklı bir pil mimarisine ihtiyaç duyar.

Performans Üzerindeki Sıcaklığın Etkileri

Sıcaklık, ESL performansını birden fazla mekanizma aracılığıyla etkiler;tek ve en önemli çevresel değişken. Bu, iklim-kontrollü perakende katlarında, soğutulmuş kasalarda, dondurulmuş gıda reyonlarında ve dış mekan uygulamalarında yapılan dağıtımlarda defalarca kanıtlanmıştır.

Çözücü Viskozitesi

Bu biraz kimyaya giriyor, ancak kısa versiyonu: EPD solventi soğuk olduğunda kalınlaşır. İlişki kabaca aşağıdaki gibidir:Arrhenius eğrisi-Termodinamiğin derinliklerine inmeden önemli olan etkinin doğrusal değil üstel olmasıdır.

Şu tarihte:25 derece(referans koşulu), parçacıklar nominal hareketlilik sergiler. Şu tarihte:0 dereceviskozite kabaca iki katına çıkar ve parçacık hızı yarıya düşer. Şu tarihte:-20 dereceviskozitesi yaklaşık 4 kat artar ve orantılı olarak uzatılmış dalga biçimi süreleri gerektirir. Matematik bunu oldukça iyi tahmin ediyor, ancak gerçek-dünya sonuçları bazen her üreticinin kullandığı spesifik solvent formülasyonuna bağlı olarak değişiklik gösteriyor.

Bir üreticinin panellerini -15 derecede çalıştırarak "geniş sıcaklık" iddialarının test edilmesi, yenileme sürelerinin 400 ms'den 1100 ms'ye çıktığını ortaya çıkardı. Paneller işe yaradı ancak teknik özellikler soğuk performansın çok daha iyi olduğu anlamına geliyordu.

Çalışma Aralığı Sınıflandırmaları

Standart panellerTemel performansla 0 derece ila 40 dereceyi kapsar.Genişletilmiş aralık panelleriOrta dalga biçimi telafisi ile -10 dereceden 50 dereceye kadar idare edin.Geniş sıcaklık panelleri-dondurucu kasalar için gerekli-özel ön düzlem laminat malzemeleri, entegre sıcaklık algılama ve uyarlanabilir dalga biçimi seçimi kullanılarak -25 dereceden 60 dereceye kadar çalışır. Doğrudondurucu-derece panelleri-30 dereceden 10 dereceye kadar optimize edilmiş ürünler mevcuttur ancak premium fiyatlandırmaya sahiptir.

Sıcaklık Telafisi

Geniş-sıcaklık ESL'si, çip üzerinde-sıcaklık sensörlerini, bellekte depolanan birden fazla dalga biçimi parametre setini ve ölçülen sıcaklığa dayalı otomatik parametre seçimini içerir. Soğuk çalışma için uzatılmış dalga biçimi süreleri ve yüksek-sıcaklıktaki çalışma için azaltılmış voltaj dalgalanmaları.

Geniş-sıcaklıkta çalıştırmanın performans cezası-önemsiz değildir. Ölçümler aşırı sıcaklıklardaki yenileme sürelerini gösteririkiden üçeoda-sıcaklık performansı. Soğutmalı ortamlarda dağıtım yapan müşterilerin bunu güncelleme zamanlaması hesaplamalarına dahil etmeleri gerekir.

ESL Gereksinimlerinin Farklılaştığı Yerler YENİ BÖLÜM

Genel "perakende ESL" spesifikasyonu, gerçek dünyadaki dağıtımların belki de %60'ını-kapsar. Geriye kalan %40 ise yalnızca belirli dikey pazarları incelerken ortaya çıkan özel gereksinimleri içermektedir. Tüketici elektroniği mağazasında işe yarayan şey, dondurulmuş gıda deposunda olağanüstü bir şekilde başarısız oluyor. Aşağıdaki bölümler, standart ESL varsayımlarının geçersiz olduğu sektörler arasındaki dağıtım deneyimlerini belgelemektedir.

Taze Gıda ve Market Ürünleri: Dinamik Fiyatlandırma, Bozulabilir Envanterle Buluşuyor

Taze gıda perakendeciliği, basit bir nedenden dolayı en zorlu ESL uygulamasını temsil etmektedir: ürün değeri, sergilenirken sürekli olarak düşmektedir. Pazartesi sabahı fiyatı 15 $/lb olan bir biftek, eğer satılmamışsa Çarşamba akşamı 7 $/lb değerinde olabilir. Geleneksel kağıt etiketler bu değer eğrisini yakalayamaz. ESL bunu yapabilir- ancak uygulama gereksinimleri standart market fiyatlandırmasından önemli ölçüde farklılık gösterir.

Dinamik indirim fiyatlandırmasıstandart ESL pillerini aylar içinde tüketebilecek güncelleme frekansları gerektirir. Günlük olarak dört fiyat güncellemesi yapan bir taze gıda departmanı-sabah stoğu, öğle ayarlaması, akşam indirimi, gece sıfırlaması-haftada bir kez güncellenen merkez-mağaza etiketinin 4 katı oranında pil tüketir. Pil kimyası seçimi, standart CR2450 düğme pillerden daha yüksek-kapasiteli lityum tiyonil klorür pillere veya raf donanımlarında yerleşik endüktif şarj istasyonları bulunan şarj edilebilir seçeneklere doğru kayıyor.

Son kullanma tarihi ekranıbilgi yoğunluğu gereksinimleri ekler. Basit bir fiyat etiketinin yaklaşık 50 karaktere ihtiyacı vardır. Fiyat, birim fiyat, paketleme tarihi, -tarihe göre satış ve-tarihe göre kullanım- bilgilerini gösteren bir taze gıda etiketinin okunabilir yazı tipi boyutlarında 150+ karaktere ihtiyacı vardır. Teşhir gayrimenkulleri buna göre artıyor - 2,9" ve 4,2" etiketler standart hale gelirken, merkez mağaza için 2,13" yeterli oluyor.

Bir bakkal zincirinin taze deniz ürünleri departmanı, müşterilerin akıllı telefon etkileşimi için entegre NFC'li 4,2" üç{1}}renkli ESL dağıttı. Kırmızı vurgu rengi, otomatik aşamalı fiyat indirimi fiyatlandırmasıyla tarihlere göre -satışa yaklaşan ürünleri vurguluyor: Kalan 48 saatte %15 indirim, 24 saatte %30, 12 saatte %50 indirim. Arka uç entegrasyonu, gerçek zamanlı envanter yönetimi sistemi bağlantısı gerektiriyordu-ESL altyapısı esasen bunun bir parçası haline geldi Sadece bir fiyatlandırma aracı olmaktan ziyade stok küçültme azaltma sistemi, pilot departmandaki %23'lük küçülme azaltımının tüm dağıtım masraflarını yedi ay içinde karşılamasını sağladı.

Soğuk vaka ortamlarıDaha önce tartışılan sıcaklık komplikasyonlarını tanıtın. 4 derecede çalışan süt soğutucuları gözle görülür yenileme yavaşlamasına neden olur. 2 derecedeki et vakaları daha kötü. -18 derecelik dondurulmuş gıda kasaları, standart ünitelerden %40-60 daha pahalı olan özel geniş sıcaklık panelleri gerektirir. Bir dondurulmuş gıda perakendecisi başlangıçta dondurma reyonunda standart paneller kullandı; Çalışma sıcaklığında yetersiz yenileme nedeniyle gölgelenmeler biriktiği için etiketler bir hafta içinde okunamaz hale geldi.

Soğutulmuş kasalardaki sıcaklık gradyanı ek karmaşıklık yaratır. Hava perdesi sistemleri, ön kenar (daha sıcak, ortam havasına yakın) ve arka (daha soğuk, evaporatöre yakın) arasında 8-12 derecelik sıcaklık farklılıkları üretir. Süt ürünleri kutusunun ön tarafındaki etiketler 8 derecede çalışırken arka taraftaki etiketler 2 derecede -farklı dalga biçimi zamanlaması gerektirecek kadar farklı şekilde çalışabilir. Gelişmiş dağıtımlar, kişiselleştirilmiş yenileme parametreleriyle etiket başına sıcaklık algılamayı uygular.

Bozulabilir envanter takibientegrasyon bir sonraki evrimi temsil eder. ESL sistemleri envanter yönetimine çift yönlü olarak bağlandığında, etiket bir ekranın yanı sıra bir sensör haline gelir. Stok-tükendiğini algılama-satış faaliyeti olmamasına bağlı olarak bir raf konumunun ne zaman boş olduğunu tespit etme-otomatik yenileme uyarılarına olanak tanır. Bir üretim departmanı, yoğun dönemlerde 4 saatten fazla satış faaliyeti olmayan pozisyonları işaretleyen ESL-entegre envanter izlemeyi kullanarak-stok{-olmayan olaylarını %34 azalttı.

Depo ve Endüstriyel Lojistiği: Ölçek Her Şeyi Değiştirir

Endüstriyel depo ESL dağıtımları, perakende sistem mimarlarının nadiren karşılaştığı kısıtlamalar altında çalışır. Bir bakkalın 40.000 metrekarelik alanda 15.000 SKU'su olabilir. Bu market zincirine hizmet veren bir dağıtım merkezi, 500.000 metrekarelik bir alanda, tavan yüksekliği 40 fit olan 50.000+ SKU'ya sahiptir. Tavanı 3-3 metre olan bir perakende ortamında çalışan RF yayılma modelleri, 35 metreye kadar uzanan çelik raflara sahip bir depoda tamamen başarısız oluyor.

Depo yeri tanımlamaperakende fiyat etiketlerinden farklı görüntüleme öncelikleri gerektirir. Baskın bilgi fiyat değil-konum kodu, SKU ve miktardır. Depo ESL şablonları genellikle konum tanımlayıcılarını 48-metreden okunabilen 48- punto veya daha büyük yazı tiplerinde görüntüler, böylece forklift operatörlerinin ve toplama-paketleme çalışanlarının çöp kutusuna yaklaşmadan konumları belirlemesine olanak tanır. Görüntüleme değişken endüstriyel aydınlatma altında (bazı koridorlarda 1500+ lükste doğrudan yüksek tavan armatürleri altında, diğerleri ise 200 lükste gölgede gerçekleştiği için kontrast oranı gereksinimleri sıkılaşıyor.

Hafif-entegrasyonu-seçinESL'yi pasif görüntülemenin ötesinde aktif iş akışı rehberliğine genişletir. E-kağıt ekranlarla entegre LED göstergeler-çalışanları konum seçmeye yönlendirmek için yanıp söner. EPD neyin seçileceğini gösterir; LED nereden seçileceğini gösterir. Kombine sistemler, toplama hatası oranlarını tipik %0,5-1 aralıklarından %0,1 veya daha iyi bir düzeye düşürür. Güç bütçesi değişiyor-Toplama işlemleri sırasında LED göstergesi, e{10}}kağıt yenileme döngüsünden daha fazla güç tüketir. Pil mimarileri buna göre uyum sağlar ve yüksek aktiviteli yerler için genellikle AA lityum hücrelere veya kablolu güce geçer.

Yüksek- bölmeli raf ortamlarıstres RF iletişim sistemleri. Metal raflar çok yollu girişime neden olur. Uzun koridorlar gölge bölgeleri oluşturur. Perakendede 25 metreyi kapsayan tek bir ağ geçidi, yoğun bir depo ortamında yalnızca 8-10 metreyi kapsayabilir. Ağ geçidi yoğunluğu, eşdeğer kapsama alanı için perakende dağıtımlara kıyasla 3-4 kat artar. Bazı depo dağıtımları, yoğun raf alanlarına erişim için 1 GHz'in altında hibrit ağlar, açık hazırlama alanları için Wi-Fi ve iletişim katmanını birleştiren ara yazılımlar çalıştırır.

Forklifte-monteli mobil ekranlaryeni ortaya çıkan bir depo ESL çeşidini temsil eder. Sabit raf etiketleri yerine, ekranlar forklift direklerine monte edilir ve operatörler depoda dolaşırken-gerçek zamanlı toplama talimatları alır. Bu cihazlar sürekli olarak-konum, miktar, sonraki hedef-güncellenir ve statik raf etiketlerinden tamamen farklı güç mimarileri gerektirir. Forkliftin elektrik sisteminden gelen kablolu güç standarttır; pille çalışma, sürekli-güncelleme uygulamaları için uygun değildir.

Envanter sayım otomasyonuÇift yönlü ESL iletişimini kullanır. RFID entegrasyonu, RFID okuyucularla donatılmış ESL birimlerinin yanından RFID ile etiketlenmiş-ürünlerin otomatik döngü sayımına ve manuel tarama olmadan envanter sayımlarının güncellenmesine olanak tanır. Dağıtım merkezi dağıtımı, sürekli envanter doğruluğunu %99'un üzerinde tutan ESL-entegre RFID döngü sayımı kullanarak fiziksel envanter sayımı işçiliğini %60 oranında azalttı.

Zorlu ortam derecelendirmeleriendüstriyel bağlamlarda önemlidir. Depo ESL'si için IP54 toz ve sıçrama direnci temeldir; Yıkamalı temizleme prosedürlerinin olduğu ortamlarda IP65 gerekli hale gelir. Solvent veya temizlik maddelerinin kullanıldığı tesislerde kimyasal direnç önemlidir. Bir otomotiv parça deposunda, fren hidroliğine ve şanzıman yağına maruz kalmaya dayanıklı etiketler gerekliydi-standart ESL muhafazaları aylar içinde bozuldu. Kimyasallara-dirençli polikarbonat muhafazalara sahip özel muhafazalar birim maliyete %35 oranında katkı sağladı ancak dağıtımın uzun ömürlü olması açısından gerekli olduğu kanıtlandı.

Sağlık Hizmetleri ve Eczacılık: Doğruluk-Tartışılamaz

Eczane ESL dağıtımları, geleneksel perakendede bulunmayan düzenleyici gerekliliklerle karşı karşıyadır. Bir marketteki fiyatlandırma hatası, müşteri şikayetleri ve fiyat doğruluğu yasaları kapsamında potansiyel yasal maruz kalma anlamına gelir. Bir eczanede ilaç etiketleme hatası, hastanın zarar görmesi veya ölümü anlamına gelebilir. Risk profili, sistem tasarımı önceliklerini temelden değiştirir.

İlaç tanımlama ekranıTipik perakende ESL'nin ötesinde bilgi yoğunluğu gerektirir. Bir eczane raf etiketi şunları içermelidir: ilaç adı (marka ve jenerik), doz, dozaj formu, NDC numarası, fiyat, birim fiyat, üretici ve sıklıkla depolama gereksinimleri. Bunu 2,13 inçlik bir etikete sığdırmak, dikkatli bir tipografi-veya daha yaygın olarak 2,9" veya daha büyük ekranların yerleştirilmesini gerektirir. Bazı eczaneler, reçete bilgilerinin tamamını içeren QR kodlu 4,2 inçlik etiketler kullanır.

Barkod doğruluğu doğrulamasıkritik hale gelir. Eczane personeli, dağıtım iş akışları (alma, rafa kaldırma, çekme, doğrulama, dağıtım) sırasında ilaçları birden çok kez tarar. ESL-görüntülenen barkod her adımda doğru şekilde taranmalıdır. Bu, kontrast oranı gerekliliklerini perakende minimum değerlerinin ötesinde sıkılaştırır. Eczane tarama ekipmanlarında yapılan testler, eski eczacı doğrulama tarayıcılarının (bazıları hala modern lazer veya görüntüleme tarayıcıları yerine CCD teknolojisini kullanıyor)- güvenilir okumalar için 10:1 veya daha iyi kontrast gerektirdiğini ortaya koyuyor. Panel seçimi, kurulu sistemdeki en kötü durum tarama ekipmanını- hesaba katmalıdır.

Kontrollü madde alanlarıFiziksel güvenlik gerekliliklerini tanıtın. Plan II-V ilaçları, erişim günlüğü ile güvenli depolama gerektirir. Kontrollü madde dolaplarındaki ESL'nin, sınırlı erişim göstergelerini görüntüleyen, her dolap açılışında hangi etiketlerin görünür olduğunu günlüğe kaydeden ve yetkisiz erişim denemeleri sırasında ekranı potansiyel olarak devre dışı bırakan kabin erişim kontrol sistemleriyle entegre olması gerekir-. Bir hastane eczanesi, ilaçlar dağıtıldıkça otomatik olarak güncellenen gerçek-envanter sayımlarını görüntülemek ve manuel sayım mutabakatını ortadan kaldırmak için ESL'yi kontrollü madde yönetim sistemiyle entegre etti.

Soğutmalı ilaç depolamaeczane doğruluk gerekliliklerini soğuk-zincir sıcaklığı zorluklarıyla birleştirir. Aşılar, insülin ve bazı biyolojik maddeler 2-8 derece arasında saklanmayı gerektirir. Geniş-sıcaklıklı ESL panelleri zorunludur. Bazı eczane soğuk depolama uygulamaları, ilaç bilgilerinin yanı sıra mevcut sıcaklığı da görüntüleyen ESL-entegre sensörleriyle sıcaklık kayıtlarının tutulmasını gerektirir; bu, personelin ayrı izleme ekipmanını kontrol etmesine gerek kalmadan depolama koşullarının spesifikasyon dahilinde kaldığına dair görsel doğrulama sağlar.

Hastane eczane işlemleriperakende eczanenin ötesine karmaşıklık katar. İlaç arabaları, otomatik dağıtım dolapları ve uydu eczane konumlarının her biri farklı ESL gereksinimleri sunar. Arabaya- monte edilen ESL, tekrarlanan taşımalara dayanabilecek sağlamlaştırılmış yapı gerektirir; ekranlar hastane koridorlarındaki tipik floresan aydınlatma altında okunabilir kalmalıdır. Otomatik dağıtım kabini entegrasyonu, kabin yönetim yazılımıyla uyumlu iletişim protokolleri gerektirir;-genellikle sınırlı üçüncü taraf entegrasyon yeteneklerine sahip özel sistemlerdir.

Mevzuata uygunluk belgeleriperakende ESL sistemlerinin nadiren sağladığı denetim izlerini gerektirir. Hastane eczanelerine yönelik Ortak Komisyon akreditasyonu, ilaç etiketleme doğruluğunun belgelenmesini gerektirir. ESL yönetim sistemleri her etiket güncellemesini zaman damgası, kullanıcı yetkilendirmesi ve içerik değişikliği ayrıntılarıyla birlikte kaydetmelidir. Bir hastane sisteminin Ortak Komisyon araştırması özellikle ESL denetim takibi yeteneklerini inceledi; sörveyör son 12 aya ait etiket doğruluğu doğrulama prosedürlerinin belgelenmesini talep etti.

Elektronik ve Yüksek-Değerli Perakende: Gerçek-Zamanlı Rekabetçi Fiyatlandırma

Tüketici elektroniği perakendeciliği, müşterilerin mağazada dururken düzenli olarak akıllı telefonlarından rakip fiyatlarını kontrol ettiği{0}fiyatların şeffaf olduğu bir pazarda faaliyet göstermektedir. ESL değer teklifi, iş gücü tasarrufundan, gecelik fiyat dosyası güncellemelerini beklemek yerine, rekabetçi yanıt verme yeteneğine-rakip fiyatlarını gerçek zamanlı olarak yakalama veya yenme yeteneği-yeteneğine doğru kayıyor.

Rekabetçi fiyat izleme entegrasyonuESL sistemlerini rakip web sitelerini sürekli olarak kazıyan fiyat istihbarat hizmetlerine bağlar. Büyük bir rakip, amiral gemisi bir akıllı telefonun fiyatını düşürdüğünde, fiyat istihbarat hizmeti değişikliği dakikalar içinde tespit eder, fiyatlandırma motoru marj kurallarını değerlendirir ve güncellenen fiyatlar, 3-10 saniyelik ağ gecikme penceresi içinde raf etiketlerine yayılır. Bir elektronik perakendecisi, ESL altyapısı aracılığıyla gerçek zamanlı rekabetçi fiyat eşleştirmeyi uyguladıktan sonra fiyat- kaynaklı iş bırakmaları %18 oranında azalttı.

Zengin ürün bilgisi ekranıElektronik perakendesinde tipik olan daha yüksek maliyetli satın alımlara uygundur. 1.500 ABD dolarına bir dizüstü bilgisayar satın alan bir müşteri,-işlemci, bellek, depolama, ekran çözünürlüğü, pil ömrü gibi spesifikasyonlar istiyor. Daha büyük formatlı ESL (7,5" ve üzeri), daha önce basılı teknik özellik kartları gerektiren teknik özelliklerin görüntülenmesine olanak tanır. Bazı elektronik perakendecileri, her teknolojinin güçlü yönlerinden yararlanarak tanıtım amaçlı video içeriği için küçük LCD ekranların yanı sıra fiyatlandırma ve teknik özellikler için e-kağıtlı kombinasyon donanımları da kullanır-.

Aksesuar eki ekranıAtaşman satışlarını artırmak için ESL'yi kullanıyor. "Şunlarla çalışır:" bilgisini gösteren bir ekran, birincil ürünleri uyumlu aksesuarlara (telefonlar için kılıflar, dizüstü bilgisayarlar için kablolar, konsollar için oyunlar) bağlar. Dinamik ataşman fiyatlandırması, birincil ürün ESL'si hareket gerektiren envanter seviyelerini gösterdiğinde aksesuar ESL'de görüntülenen paket indirimleri sunabilir.

Hırsızlığa karşı{0}}entegrasyonyüksek-değerli ürünler için alakalı hale gelir. ESL sistemleri, elektronik ürün gözetimi (EAS) ve RFID-tabanlı envanter takibi ile entegre olabilir. Bir EAS etiketi uygun şekilde devre dışı bırakılmadan kaldırıldığında, ilgili ESL bir uyarı görüntüleyebilir veya görünümü değiştirebilir. Daha karmaşık uygulamalar, ürünler güvenlik donanımlarından kaldırılırken envanter sayımlarını gerçek-zamanlı olarak günceller ve stokların tükendiğinin anında fark edilmesini sağlar.

Ürün yaşam döngüsü fiyatlandırmasıelektronik için öngörülebilir kalıpları takip eder-lansman premium fiyatlandırması, rekabetçi orta-yaşam fiyatlandırması, kullanım ömrü{2}}sonu fiyatlandırması-. ESL, marjları ürün yaşına, envanter seviyelerine ve sonraki ürün lansman programlarına göre ayarlayan otomatik yaşam döngüsü fiyatlandırma kurallarına olanak tanır. Yeni bir iPhone piyasaya sürüldüğünde, önceki neslin ESL'si, manuel müdahaleye gerek kalmadan önceden-tanımlanmış marj kurallarına göre indirimli fiyatlandırmayla otomatik olarak güncellenir.

Demo birimi yönetimiElektronik perakendesinde ürün teşhir armatürleri için tasarlanmış ESL çeşitleri kullanılmaktadır. Bu birimler genellikle güvenlik bağları, güç yönetimi sistemleri ve etkileşimli kiosklarla entegre olur. Ekran, boştayken fiyatları gösterebilir ve müşteriler demo ürünle etkileşime girdiğinde öne çıkan özelliklere geçebilir. Bazı uygulamalar, müşterinin varlığını tespit etmek ve görüntülenen içeriği buna göre güncellemek için yakınlık sensörlerini kullanır.

Endüstriyel Parçalar ve MRO: Uzun-Envanter Zorlukları

Bakım, onarım ve operasyon (MRO) distribütörleri ve endüstriyel parça tedarikçileri, tüketici perakendesinden tamamen farklı envanter profillerini yönetir. Tipik bir MRO distribütörü, uzun-kuyruk dağıtımlı 100,000+ SKU taşır-SKU'ların %20'si gelirin %80'ini oluştururken, SKU'ların %80'i minimum hareketle durur. Yavaş hareket eden ürünler için etiket bakım maliyetleri ürün marjını aştığında geleneksel etiketleme yaklaşımları ekonomik açıdan başarısız olur.

Yüksek-SKU-sayım ekonomisiESL yatırım getirisi hesaplamalarını değiştirin. Market perakendesinde ESL'nin geri ödemesi esas olarak fiyat değişimlerinden kaynaklanan işgücü tasarrufundan kaynaklanmaktadır. MRO dağıtımında geri ödeme, envanter doğruluğunun iyileştirilmesi ve yavaş-hareket eden stoktaki eskimenin azalmasıyla sağlanır. Bir bağlantı elemanı distribütörü, demode olmadan önce promosyon fiyatlandırması için yavaş hareket eden stokları tespit eden ESL-entegre envanter takibini uyguladıktan sonra stok silinmelerini %31 oranında azalttı.

Teknik özellikler ekranıİhtiyaçlar bakkaldan çok eczaneye benziyor. Endüstriyel parçalar boyutsal özelliklerin, malzeme sınıflarının, sertifikaların ve uyumluluk bilgilerinin görüntülenmesini gerektirir. Bir rulman distribütörünün ESL'si şunları gösterir: parça numarası, üretici, delik çapı, dış çap, genişlik, hız değeri, yük değeri ve geçerli spesifikasyonlar (ISO, ABEC, vb.). Bilgi yoğunluğu gereksinimleri, daha büyük ekranlara ve dikkatli tipografik tasarıma doğru ilerlemektedir.

Depo yeri sistemleriparça dağıtımında genellikle onlarca yıllık çalışma sonucunda geliştirilen özel konum kodlama şemalarını kullanırlar. ESL entegrasyonu, potansiyel olarak standartlaştırılmış konum kodlamasına geçişi mümkün kılarken eski konum formatlarını da desteklemelidir. Değişiklik yönetimi, 20 yıldır kullandıkları konum kodlarına alışkın olan teknik uygulama-depo personelinin, sistem yetenekleri ne olursa olsun biçim değişikliklerine direnmesi kadar önemli hale geliyor.

Müşteriye-görülen terminallerParça tezgahlarında ESL entegrasyonundan yararlanın. Bir müşteri bir parça talep ettiğinde, gişe personeli sistemi sorguluyor ve depolama yerindeki ESL ekranları yanıyor veya teslim alma talimatlarını gösteriyor. Bazı parça distribütörleri, depo yerlerindeki ESL ekranlarının toplama talimatlarını ve kasa personeli adlarını gösterdiği "tezgahlara getir" iş akışlarını uygulamaya koyarak, açık teslim alma tanımlamasıyla aynı anda birden fazla müşteri hizmetleri etkileşimine olanak tanıyor.

Kitleme ve montaj işlemleriçok parçalı montajlar için bileşen seçimine rehberlik etmek üzere ESL'yi kullanın{0}. Bir hidrolik sistem kiti, her biri farklı depo konumlarında depolanan pompa, motor, valfler, bağlantı parçaları, hortum ve sıvıyı- içerebilir. Her konumdaki ESL ekranları kit sırasını, ihtiyaç duyulan miktarları ve tamamlanma durumunu gösterir. Montaj belgeleriyle entegrasyon, bileşen tanımlamasının yanı sıra çalışma talimatlarını da görüntüler.

Satıcı-yönetilen envanter (VMI)programlar görünürlük paylaşımı için ESL'den yararlanır. Tedarikçiler müşteri konumlarındaki envanter seviyelerini yönetirken ESL, yenileme durumunu, gelen sevkiyat tarihlerini ve stok kullanılabilirliğini görüntüleyebilir. Bu şeffaflık, aşırı stok yatırımı olmadan güvenilir parça bulunabilirliği gerektiren tam-zamanında-üretim programlarını destekler.

ESL ve Alternatif Görüntüleme Teknolojileri YENİ BÖLÜM

ESL seçimi yalnızca en iyi e-kağıt panelini seçmekle ilgili değildir. Uygulama için doğru ekran teknolojisini seçmekle ilgilidir.E-kağıtile rekabet ederLCD raf ekranları, segment görünümleri ve geleneksel kağıt etiketlerin{0}her biri farklı performans özelliklerine, maliyet yapılarına ve uygulama açısından avantajlı noktalara sahiptir. Aşağıdaki analiz teknoloji seçimi kararları için teknik temeli sağlar.

E-Kağıt (EPD) Elektronik Raf Etiketleri

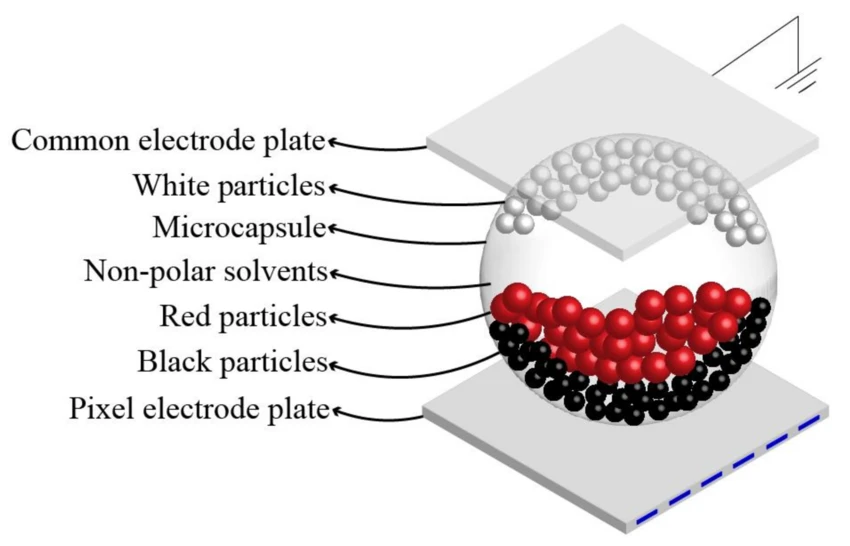

Çalışma prensibi: Uygulanan elektrik alanı altında mikrokapsül süspansiyonunda elektroforetik parçacık göçü. Bistable-görüntüyü güç olmadan korur.

Güçlü yönler: Statik olduğunda sıfır güç tüketimi (gerçek iki durumluluk), ortam ışığının mükemmel okunabilirliği, geniş izleme açıları (170 derece +), perakende ortamlarıyla doğal bir şekilde bütünleşen kağıt-benzeri görünüm, madeni para hücrelerinden çok-yıl pil ömrü, dış mekan ve yüksek-parlaklık uygulamaları için güneş ışığında okunabilirlik.

Sınırlamalar: Yavaş yenileme (tam güncelleme için 300-2000 ms), sınırlı renk kapasitesi (ticari ürünler için 1-4 renk, tam rengin ortaya çıkması), periyodik tam yenileme gerektiren gölgelenme eserleri, soğuk sıcaklıkta performans düşüşü, LCD alternatiflerine göre daha yüksek başlangıç ​​birim maliyeti.

Maliyet yapısı: Ekran modülleri boyut ve renk kapasitesine bağlı olarak 3-15 $; kontrol cihazı, iletişim, muhafaza ve bataryayla birlikte komple ESL üniteleri 8-40 ABD doları; altyapı (ağ geçitleri, yönetim yazılımı), tipik dağıtımlar için etiket başına 0,50-2 ABD doları ekler.

Optimum uygulamalar: Nadiren güncellenen fiyat-merkez merkezli perakende etiketleme (bakkal, genel ürünler, eczane), dış mekan veya yüksek-ortam-ışıklı ortamlar, güncelleme hızı yerine pil ömrüne öncelik veren dağıtımlar, estetik gibi kağıt gerektiren uygulamalar-.

LCD Raf Göstergeleri

Çalışma prensibi: LED arkadan aydınlatmalı sıvı kristal ışık modülasyonu. Arka ışık için sürekli güç gerektirir; ekran durumu güç olmadan korunmuyor.

Güçlü yönler: Hızlı yenileme (60Hz standart, video için uygun), milyonlarca renkle tam renk kapasitesi, dikkat çekici promosyonlar için yüksek parlaklık-, video ve animasyon görüntüleme yeteneği, kapsamlı tedarikçi ekosistemiyle olgun teknoloji.

Sınırlamalar: Sürekli güç tüketimi (tipik raf kenarı ekranlar için 3-15W), zayıf ortam ışığı performansı (parlak perakende ortamlarında soluk görünüm), izleme açısı sınırlamaları (renk kaymasından önce tipik olarak ±60 derece), arka ışık arızası yaygın arıza modudur, kablolu güç altyapısı gerektirir.

Maliyet yapısı: Ekran modülleri boyutuna bağlı olarak 15-50$; ağ bağlantılı rafın tamamı 50-200 ABD doları görüntüler; Kurulum maliyetleri, güç altyapısı gereksinimleri nedeniyle genellikle donanım maliyetlerini aşıyor.

Optimum uygulamalar: Animasyonun dikkat çektiği promosyon uç kapakları, video-özellikli reklam gösterimleri, zaman-sınırlı tanıtım kampanyaları, kontrollü aydınlatmaya sahip ortamlar (alışveriş merkezi içleri, havaalanı mağazaları), güç altyapısının halihazırda mevcut olduğu uygulamalar.

Segment LCD Ekranlar

Çalışma prensibi: Özel bölüm sürücüleri tarafından yönlendirilen basit sıvı kristal bölümler (hesap makinesi ekranları gibi). Çok düşük güç ancak önceden-tanımlanmış karakter kümeleriyle sınırlıdır.

Güçlü yönler: Son derece düşük maliyet (ekran başına 0,50-2 ABD doları), çok düşük güç tüketimi (statik ekran için mikroamper), geniş sıcaklık aralığı, basit sürüş elektroniği, onlarca yıllık kullanım boyunca kanıtlanmış güvenilirlik.

Sınırlamalar: Sabit bölüm desenleri görüntülenebilir içeriği sınırlar (tipik olarak yalnızca sayılar ve sınırlı karakterler), grafik özelliği yoktur, sınırlı boyut seçenekleri, estetik açıdan eski görünüm, her karakter özel bölüm deseni gerektirir.

Maliyet yapısı: Hacim olarak 1$'ın altındaki modülleri görüntüleyin; tam fiyat gösterim birimleri 2-5$; Minimum altyapı maliyetleri.

Optimum uygulamalar: İçerik esnekliğinin gerekli olmadığı saf sayısal fiyat gösterimi, aşırı maliyet-hassas dağıtımlar, kapasiteden ziyade birim ekonomisine öncelik veren yüksek-hacimli uygulamalar, gelişmiş elektroniklerin güvenilirlik riski oluşturduğu zorlu ortam dağıtımları.

Kağıt Etiketler (Manuel)

Çalışma prensibi: Plastik tutuculara yerleştirilen veya doğrudan raf kenarlarına yapıştırılan baskılı kağıt etiketler. Mağaza personeli tarafından manuel olarak güncellenir.

Güçlü yönler: En düşük teknoloji maliyeti (ekran donanımı için fiilen sıfır), sınırsız grafik esnekliği, arızalanacak elektronik yok, altyapı gereksinimi yok, perakende personeli için tanıdık iş akışı.

Sınırlamalar: İşgücü-yoğun güncelleme süreci (deneyimli personel için etiket başına 15-30 saniye), hataya açık (tipik perakende satışta tahmini %5-15 fiyat doğruluğu sorunları), malzeme ve baskı sarf malzemesi maliyetleri, hızlı fiyat değişikliklerini gerçekleştirme konusunda sınırlı yetenek, etiketin elden çıkarılmasından kaynaklanan çevresel atık.

Maliyet yapısı: Etiket sahiplerinin her biri 0,10-0,50 ABD Doları; kağıt etiketlerin tanesi 0,01-0,05 ABD doları; Devam eden işçilik ve malzeme maliyetleri, yüksek güncelleme sıklığına sahip uygulamalar için genellikle 2-4 yıl içinde ESL yaşam döngüsü maliyetlerini aşar.

Optimum uygulamalar: İşgücü maliyetinin göz ardı edilebilir olduğu çok küçük perakende operasyonları (sahibinin- işlettiği mağazalar), son derece düşük güncelleme sıklığı ortamları, altyapı yatırımının haklı olmadığı geçici veya pop-up perakende satışlar, elektronik seçeneklerde bulunmayan olağandışı fiziksel formatlar gerektiren uygulamalar.

Teknoloji Seçim Çerçevesi

Ekran teknolojisi seçimine ilişkin karar kriterleri, uygulama önceliklerine göre ağırlıklandırılması gereken birden fazla faktörü içerir:

Güncelleme sıklığıteknoloji seçimini güçlü bir şekilde etkiler. Haftalık güncellemelerden daha az güncellemeye sahip uygulamalar nadiren ESL yatırımını haklı çıkarır; kağıt etiketler ekonomik kalır. Günlük güncellemelerle uygulamalar 2-3 yıl içinde ESL'nin başabaş noktasına ulaşır. Birden fazla günlük güncellemeye sahip uygulamalar, ESL ekonomisini güçlü bir şekilde desteklemektedir.

İçerik karmaşıklığıTeknoloji seçimini etkiler. Saf sayısal fiyat ekranı, segment LCD'yi en düşük maliyetle kullanabilir. Fiyatlar artı sınırlı metin (ürün adları, birim fiyatlandırma) e-kağıt ESL'ye uygundur. Zengin grafik içeriği veya video, daha yüksek güç maliyetlerine rağmen LCD gerektirir.

Çevre koşullarıseçenekleri kısıtlayın. Yüksek ortam ışığı (dış mekan, pencereler, parlak mağaza aydınlatması), e-kağıdın yansıtıcı görüntüsünü destekler. Kontrollü aydınlatma ortamları LCD'yi etkili bir şekilde kullanabilir. Aşırı sıcaklıklar (soğutmalı, dış mekan), teknoloji seçimine bakılmaksızın uygun panel değerleri gerektirir.

Güç altyapısı kullanılabilirliğigenellikle fizibiliteyi belirler. Kullanılabilir gücün bulunmadığı veya çalıştırma gücünün aşırı pahalı olacağı konumlar, esasen pille çalışan- ESL'yi zorunlu kılar. Güç altyapısı halihazırda mevcut olan yerler (-raf aydınlatma devrelerinin üstü) LCD seçeneklerini değerlendirebilir.

Toplam sahip olma maliyeti analizişunları dikkate almalıdır:

Bu rakamlar yerel işçilik maliyetlerine, güncelleme sıklıklarına ve dağıtım ölçeğine göre büyük ölçüde farklılık gösterir. Hesaplama, gelişmiş ekonomi işgücü piyasalarında haftada 1-2 defanın üzerindeki güncelleme sıklıkları için genellikle ESL'yi tercih eder.

Hibrit Dağıtım Stratejileri

Çok az perakendeci tüm uygulamalarda tek bir ekran teknolojisini kullanıyor. Hibrit stratejiler, teknolojiyi tek bir perakende ortamındaki uygulama gereksinimleriyle eşleştirir:

Fiyat için e-kağıt, promosyon için LCDvideo özelliği ve yüksek parlaklığın müşterinin dikkatini çektiği uç kapaklarda, ödeme alanlarında ve tanıtım amaçlı sıcak noktalarda LCD ekranları yerleştirirken mağaza genelinde rutin fiyatlandırma için ESL'yi kullanıyor. Bu yaklaşım, etiketlerin büyük bir kısmı için ESL verimlilik avantajlarını yakalarken, en önemli yerlerde tanıtım esnekliğini de korur.

Fiyat için LCD'yi, bilgi için e{0}}kağıdı segmentlere ayırınİçerik karmaşıklığının maliyet yüksekliğini haklı çıkardığı durumlarda ayrıntılı ürün bilgileri için daha büyük e{0}}kağıt ekranlarını kullanırken, salt sayısal fiyatlandırma için ucuz segment ekranları dağıtıyor. Bu yaklaşım, yüksek-hacimli temel etiketlerin maliyetini en aza indirirken, müşteri değerinin yatırımı haklı çıkardığı yerde zengin bilgi gösterimine olanak tanır.

Sıcaklık-bölgesi teknolojisi eşleşmesiortam perakende alanlarında standart ESL dağıtırken, soğutmalı bölgelerde geniş-sıcaklık değişkenleri kullanıyor ve geniş-sıcaklık e-kağıt performansının bile marjinal hale geldiği dondurucu bölümlerinde potansiyel olarak daha dayanıklı segment ekranlarını tercih ediyor. Teknoloji seçimi, tek tip spesifikasyonları uygulamaktan ziyade çevresel gereklilikleri takip eder.

Uygun altyapıyı- ölçeklendirinESL'yi geniş formatlı mağazalarda tam ağ altyapısıyla birlikte kullanabilir{0}; altyapı yatırımının ekonomik olarak ölçeklenemediği daha küçük formatlı mağazalarda ise bağımsız segment ekranları ve hatta kağıt etiketler dağıtabilirsiniz. Teknoloji seçiminde teknik gereksinimlerin yanı sıra dağıtım ölçeği de dikkate alınır.

Gelişen Teknolojiler

Yüksek-Hızlı EPD Araştırması

Laboratuvar gösterileri başarılı oldu75Hz yenileme hızlarıLCD bölgesine yaklaşan e-kağıt panellerde-. Endüstri konferanslarındaki bu demolar gerçekten etkileyici, ancak üretime geçiş henüz uzak.

Anahtar olanak sağlayan teknolojiler şunları içerir:sıvı kristal katkı maddelerielektroforetik sıvıyı geri akış etkilerini indükleyen bileşiklerle katkılıyor. Araştırma makaleleri, hızın 2,8 kat arttığını ve aynı zamanda sürüş gerilimini %50 azalttığını bildiriyor.İnce-film ön-düzlem laminatlarParçacık geçiş mesafesini azaltın.Yeni nanopartikül formülasyonlarıyüzey yük özelliklerini optimize edin ve hidrodinamik yarıçapı azaltın. Vemakine öğrenimi-optimize edilmiş dalga biçimi oluşturmadurumu ve çevre koşullarını görüntülemek için gerçek-zamanlı olarak uyum sağlar.

Bu teknolojiler geliştirme aşamasındadır. Üretim ESL ürünlerinin laboratuvar sonuçlarına göre belirtilmesi önerilmez.

Renkli E-Kağıt Evrimi

E Mürekkep Galerisi 3teknoloji renkli EPD'nin nereye gittiğini gösteriyor. Siyah/beyaz yenileme oranı düştü350msönceki nesillerdeki 2000ms'den daha düşük. Hızlı renk modu isabetleri500ms. Standart renk modu çalışır750-1000ms. En iyi kalite renk moduna hâlâ ihtiyaç var1500ms.

Renkli EPD, seçilen uygulamalar için "zor kullanılabilir" durumdan "pratik olarak uygulanabilir" duruma geçiş yapıyor. Sürekli gelişme bekliyoruz, ancak monokrom, temel parçacık fiziği farklılıkları nedeniyle hız ve güç avantajlarını süresiz olarak koruyacaktır.

Sistem Tasarımı için Performans Özellikleri

Minimum Uygulanabilir Özellikler

Genel perakende raf etiketlemesi için bu sayılar tabanı temsil eder:

Yenileme zamanıKüresel mod için 2000 ms veya daha iyisine, kısmi mod için 500 ms veya daha iyisine ulaşmalıdır.Kontrast oranı8:1'i aşması gerekiyor.Çözünürlüken az 100 DPI'ye ulaşmalıdır.Görüş açısı170 derece veya daha geniş bir alana yayılmalıdır.Çalışma sıcaklığı aralığı0 dereceden 40 dereceye kadar kapsamalıdır.Pil ömrüGünde 2 güncellemeyle 5 yılı aşmalıdır.

Gelişmiş Özellikler

Zorlu uygulamalara yönelik-sık güncellemeler, soğuk depolama, tanıtım içeriği-özellikleri sıkılaştırılır:

Yenileme zamanıGenel için 1000 ms, kısmi için 300 ms olmalıdır.Kontrast oranı12:1'i aşmalıdır.Çözünürlük120 DPI veya daha yüksek bir değere ulaşmalıdır.Renk yeteneği(3-4 renk) alakalı hale gelir.Çalışma sıcaklığı aralığı-25 dereceden 50 dereceye kadar olmalıdır.Pil ömrüGünde 4 güncelleme ile 3 yılı aşmalıdır.

Spesifikasyon Doğrulaması

Satıcı spesifikasyonları gerçekçi koşullar altında doğrulanmalıdır. Bu isteğe bağlı değildir-veri sayfası iddiaları ile üretim performansı arasında önemli boşluklarla karşılaşılmıştır.

Yenileme süresini yalnızca oda sıcaklığında değil, minimum ve maksimum çalışma sıcaklıklarında test edin. Kontrast oranını laboratuvar aydınlatması altında değil, gerçek mağaza aydınlatma koşulları altında doğrulayın. Pil ömrü tahminlerini, amaçlanan güncelleme sıklığı ve içerik türü-satıcı tahminleri ile-en iyi durum senaryolarını varsayarak doğrulayın. Ağ mimarisinin uygun şekilde ölçeklendiğinden emin olmak için sistem-düzeyindeki güncelleme gecikmesini hedef etiket sayısıyla doğrulayın.

Teknolojiyi Uygulamayla Eşleştirme

Elektronik raf etiketi teknolojisi seçimi sonuçta yeteneklerin gereksinimlerle eşleştirilmesine bağlıdır. Elektroforetik ekranların fiziği, hiçbir optimizasyonun aşamayacağı kesin sınırlar-yenileme hızları, sıcaklık hassasiyeti, gölgelenme davranışı-oluşturur. Bu sınırların anlaşılması gerçekçi sistem tasarımına ve uygun teknoloji seçimine olanak sağlar.

Kısıtlamaların uygulamaya uygun olduğu dağıtımlar için-orta düzeyde güncelleme sıklıkları, ortam sıcaklığında çalışma, fiyat-odaklı içerik-ESL, işgücünün ortadan kaldırılması, fiyatlandırma doğruluğunun iyileştirilmesi ve operasyonel esneklik sayesinde etkileyici değer sunar. ESL sınırlamalarını zorlayan uygulamalar için-yüksek-frekanslı güncellemeler, aşırı sıcaklıklar, zengin medya içeriği-alternatif teknolojiler veya hibrit yaklaşımlar daha uygun olabilir.

Teknoloji ilerlemeye devam ediyor. Yenileme oranları giderek artar. Renk kapasitesi genişler. Sıcaklık aralıkları genişler. Ancak temel fizik kalır. Başarılı ESL dağıtımı, bu kısıtlamalar yokmuş gibi davranmak yerine bu kısıtlamalar dahilinde çalışmayı gerektirir.
