Çubuk-tipi LCD Ekran Teknolojisi



Hassas üretimin yenilikçi tasarım felsefesiyle buluştuğu, modern uzun ekran sistemlerinin ardındaki mühendislik harikalarının kapsamlı bir incelemesi.

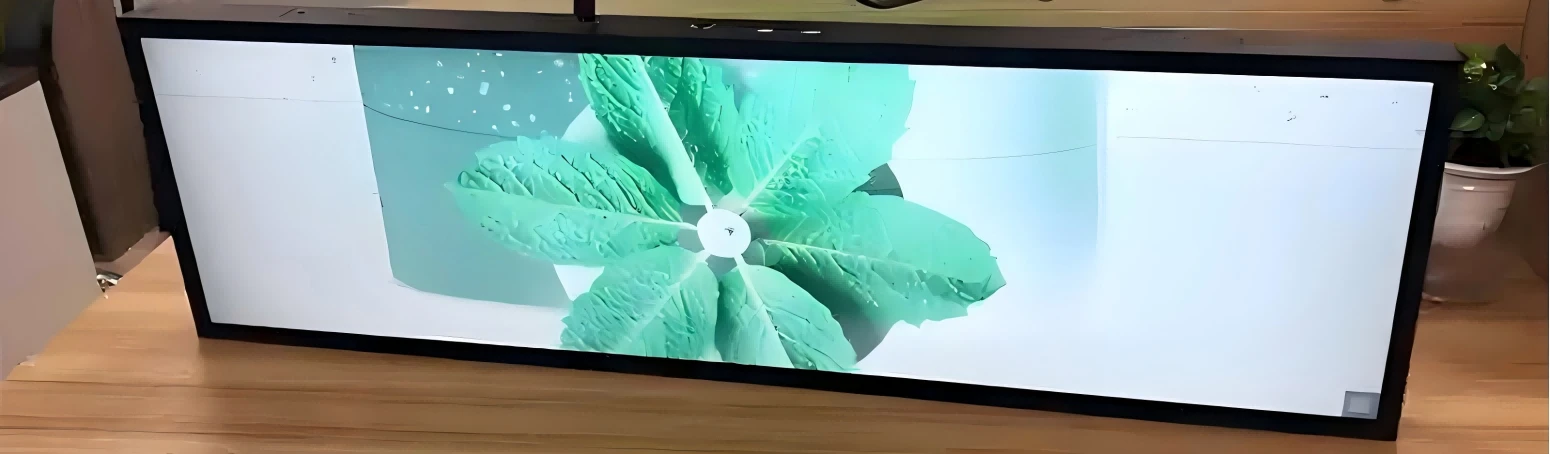

Bar-type LCD Display Screen



Çubuk-tipi LCD ekran teknolojisinin evrimi, hassas üretimin yenilikçi tasarım felsefesiyle buluştuğu modern görsel iletişim mühendisliğinde zirveye ulaşan bir başarıyı temsil ediyor. Kompakt 28{{4}inçlik yapılandırmalardan geniş 49,5 inçlik uygulamalara kadar uzanan bu özel uzun ekranlar, gelişmiş sıvı kristal teknolojisinin, gelişmiş optik mühendisliğin ve son teknoloji üretim süreçlerinin birleşimini bünyesinde barındırıyor.



Yüksek-performanslı çubuk-tipi ekranlar üretmek için gereken teknik gelişmişlik, malzeme biliminden termal yönetime, optik fizikten elektronik entegrasyona kadar birçok mühendislik disiplininin karmaşık bir şekilde anlaşılmasını gerektirir.



Temel Teknik Özellikler

Boyut Aralığı

Kompakt 28 inçten geniş 49,5 inç uygulamalara kadar

Yüzey Kalınlığı

Olağanüstü düzlük toleranslarıyla 0,5 mm ila 0,7 mm

Hücre Boşluğu

Hassas aralıklı 3,5 ila 4,5 mikrometre

Tepki Süresi

Hızlı geçişler ve hareket yönetimi için optimize edildi

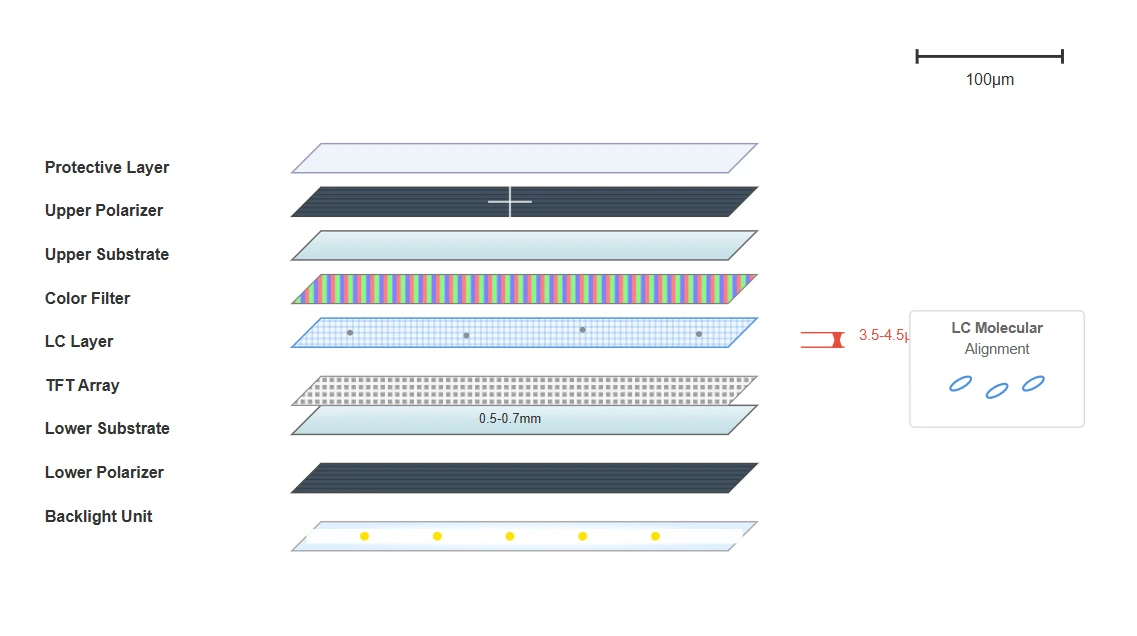

Temel LCD Ekran Mimarisi ve Bileşen Entegrasyonu



Profesyonel çubuk{0}}tipi LCD ekran ekran sistemlerinin temelinde, her biri görüntü oluşumunda ve görüntüleme performansında kritik rol oynayan birden fazla işlevsel katmandan oluşan, titizlikle tasarlanmış bir sandviç yapı yatmaktadır.



Temel mimari, tipik olarak kapsamlı kimyasal güçlendirme süreçlerinden geçen ultra-ince alüminosilikat veya borosilikat bileşimleri kullanılarak hassas-üretilmiş cam alt tabakalarla başlar. Kalınlığı 0,5 mm ile 0,7 mm arasında değişen bu alt tabakaların, tekdüze sıvı kristal hücre boşlukları sağlamak için tüm yüzey alanı boyunca 20 mikrometreden daha az olağanüstü düzlük toleranslarını koruması gerekir.



Sıvı kristal katmanın kendisi, geniş sıcaklık çalışma aralıkları ve hızlı tepki süreleri için optimize edilmiş, dikkatlice formüle edilmiş nematik sıvı kristal karışımları kullanan bir moleküler mühendislik harikasını temsil eder. Modern çubuk-tipi ekranlar, dielektrik anizotropiyi artıran, üstün optik özellikleri korurken daha düşük sürüş voltajlarına olanak tanıyan, florlu bileşikler ve özel katkı maddeleri içeren gelişmiş sıvı kristal formülasyonları kullanır.

Fundamental LCD Display Screen Architecture and Component Integration



Kritik Boyut

Hassas-dağıtılmış ayırıcı parçacıklar yoluyla 3,5 ila 4,5 mikrometrede tutulan kritik hücre boşluğu, temel optik özellikleri belirler.

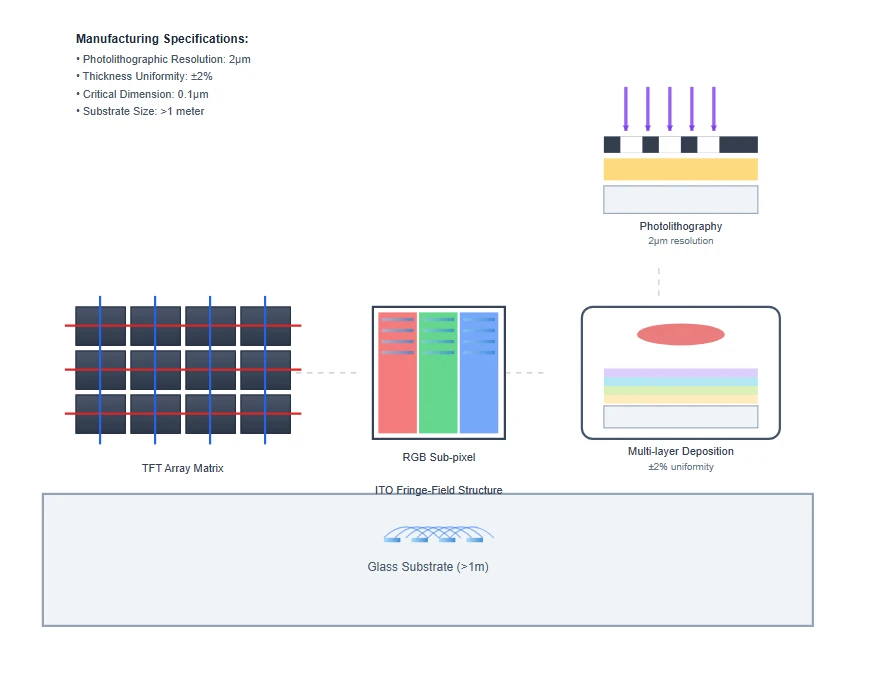

Gelişmiş TFT Dizisi Üretimi ve Piksel Mimarisi



Advanced TFT Array Manufacturing and Pixel Architecture



Üretim Hassasiyeti

2 mikrometreye kadar fotolitografik çözünürlük

Büyük yüzeylerde %2 oranında kalınlık homojenliği

0,1 mikrometre dahilinde kritik boyut kontrolü

Elektrot desenleri için gelişmiş kuru aşındırma teknikleri

Çubuk tipi LCD ekran ürünleri için ince-film transistör (TFT) dizisi üretim süreci, fotolitografik desenleme ve ince-film biriktirme tekniklerinde olağanüstü hassasiyet gerektirir. Modern üretim tesisleri, amorf silikon veya düşük-sıcaklıktaki polisilikon katmanlarını biriktirmek için çok-odacıklı kümeleme araçları kullanır ve bir metreyi aşan alt tabaka boyutlarında %2 dahilinde kalınlık tekdüzeliği elde eder.



Fotolitografik işlem, 2 mikrometreye kadar çözünürlük yeteneklerine sahip ileri düzey-ve-tekrarlı pozlama sistemlerini kullanır ve minimum çerçeve gereksinimiyle yüksek-yoğunluklu piksel dizilerinin oluşturulmasına olanak tanır.



Her piksel yapısı, çubuk tipi en boy oranları için optimize edilmiş karmaşık alt-piksel düzenlemelerini içerir; genellikle değiştirilmiş RGB şerit desenleri veya güç tüketimini en aza indirirken algılanan çözünürlüğü en üst düzeye çıkaran gelişmiş PenTile düzenlemeleri kullanır.



Piksel elektrot tasarımı, özel kenar-alan yapılarına sahip indiyum kalay oksit (ITO) desenlerini kullanarak görüntüleme açısı performansını önemli ölçüde artıran çoklu-alanlı hizalama yapılandırmaları oluşturur. Bu elektrot desenleri, gelişmiş kuru aşındırma teknikleri kullanılarak hassas aşındırma süreçlerinden geçirilir ve 0,1 mikrometre dahilinde kritik boyut kontrolü sağlanır.



Optik Film Yığını Mühendisliği ve Işık Yönetimi

Profesyonel çubuk{0}}tipi LCD ekran sistemlerindeki optik film yığını, her biri belirli ışık yönetimi işlevlerini gerçekleştirmek üzere tasarlanmış özel polimer filmlerin karmaşık bir birleşimini temsil eder. Arka ışık ünitesi, hassas enjeksiyon kalıplama veya lazerle-kazınmış akrilik işlemlerle üretilen gelişmiş ışık kılavuzu plakalarına (LGP'ler) sahip kenar-ışıklı LED yapılandırmalarını kullanır.



Bu LGP'ler, değişken yoğunluk dağılımlarına sahip mikro-yapılı desenler içerir; çubuk tipi form faktörlerine uygun minimum kalınlık profillerini korurken tüm ekran yüzeyi boyunca %85'i aşan parlaklık bütünlüğü sağlar.

Arka Işık Teknolojisi

Kenar-ışıklı LED Yapılandırmaları

Eşit aydınlatma için hassas yerleştirme

Işık Kılavuz Plakaları

Değişken yoğunluğa sahip mikro-yapılı desenler

Parlaklık Tekdüzeliği

Tüm ekran yüzeyinde %85'i aşan

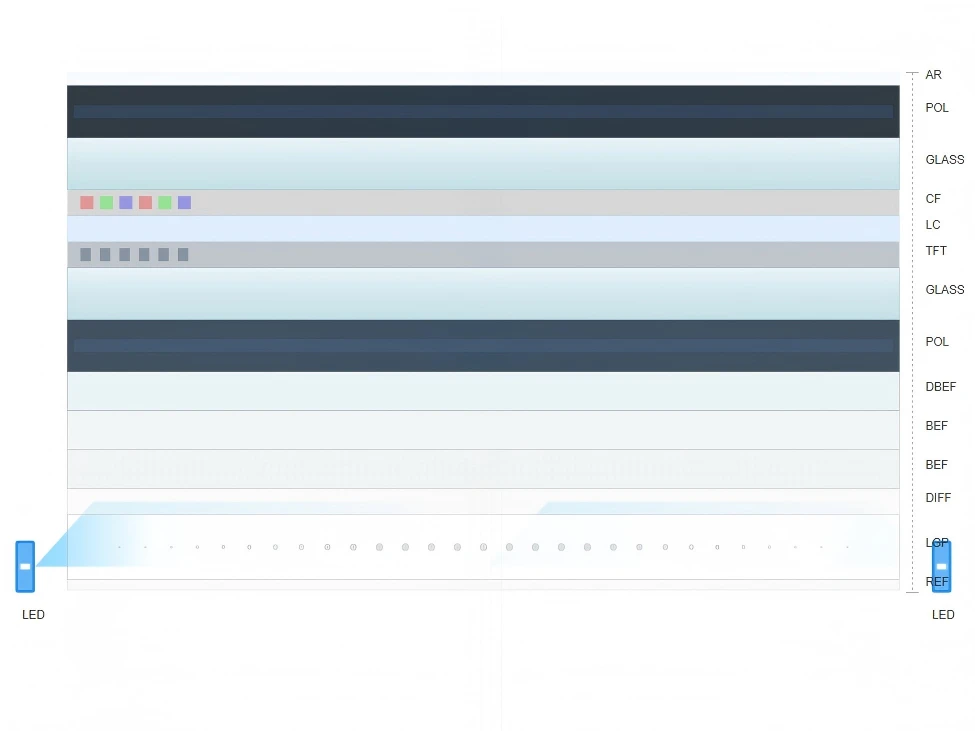

Diffusion and Enhancement Films

Difüzyon ve İyileştirme Filmleri

Difüzyon filmi katmanları, yüksek aktarım verimliliğini korurken ışık dağılımını homojenleştirmek için gelişmiş mikro-lens dizisi yapılarını veya hacimsel difüzyon parçacıklarını kullanır. Modern uygulamalar, kademeli kırılma indisi profillerine sahip çok-katmanlı yayılma yığınlarını kullanır.

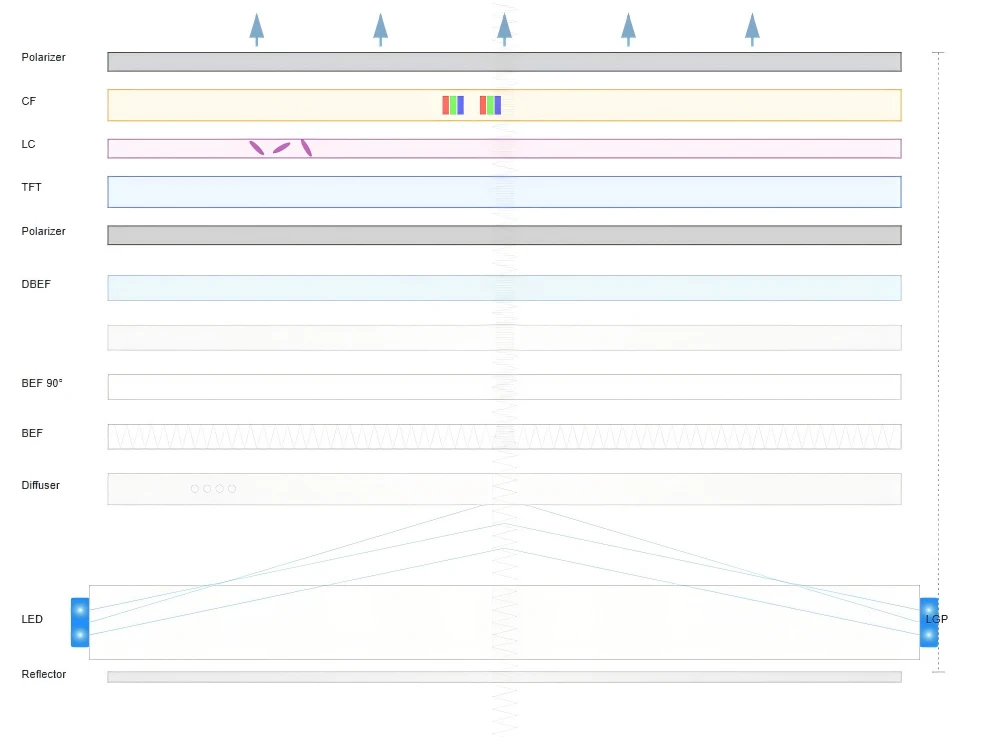

Polarizer Technology

Polarizör Teknolojisi

Polarize edici filmler, %99,95'i aşan polarizasyon verimliliği elde etmek için iyot veya dikroik boya katkılı gerilmiş polivinil alkol (PVA) katmanlarını kullanır. Gelişmiş yapılandırmalar, çeyrek-dalga plakaları dahil olmak üzere çok-katmanlı telafi filmleri kullanır.

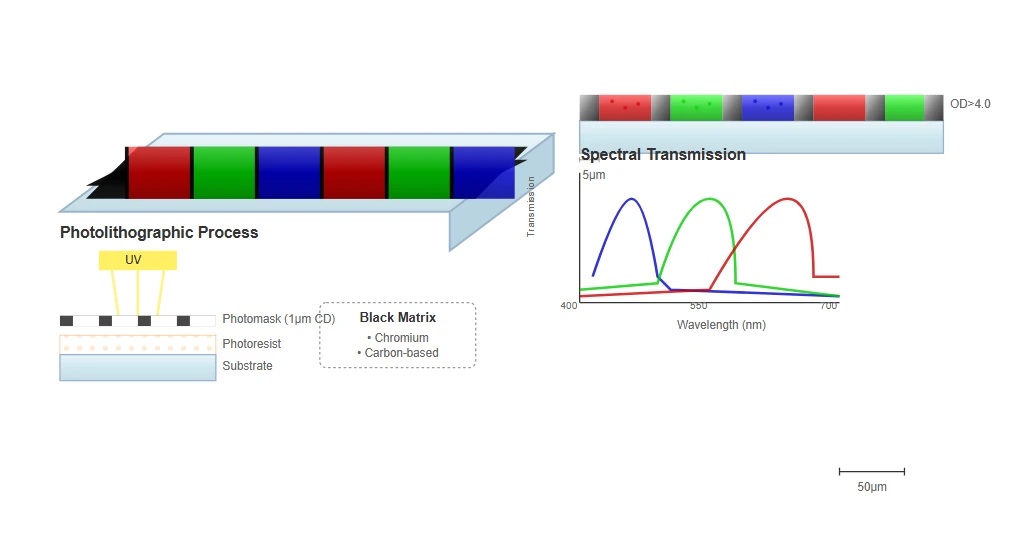

Renk Filtre Dizisi İmalatı ve Spektral Optimizasyon



Color Filter Array Manufacturing and Spectral Optimization



Siyah Matris Özellikleri

Optical Density >4.0

Desen Genişliği 5μm kadar dar

Malzeme Seçenekleri Krom veya Karbon-bazlı

Çubuk tipi LCD ekran ürünlerine yönelik renk filtresi dizisi üretim sürecinde, pigmentli fotorezistler veya gelişmiş baskı yöntemleri kullanılarak gelişmiş fotolitografik teknikler kullanılır. Modern renk filtresi üretiminde, 1 mikrometreye kadar kritik boyut kontrolüne sahip yüksek-çözünürlüklü fotoğraf maskeleri kullanılır ve minimum piksel arası boşluklarla yüksek-yoğunluklu piksel dizilerinin oluşturulmasına olanak sağlanır.



Pigment dispersiyon formülasyonları, yüksek aktarım verimliliğini ve uzun vadeli renk stabilitesini korurken hedef renklilik koordinatlarını elde etmek için kapsamlı optimizasyona tabi tutulur.



Tek tek renk alt-piksellerini ayıran siyah matris yapıları, krom-bazlı metalik filmler veya karbon-pigmentli organik reçineler kullanır ve desen genişliklerini 5 mikrometre kadar dar tutarken 4,0'ı aşan optik yoğunluklara ulaşır. Bu yapılar, kontrast oranlarının artırılmasında ve bitişik alt pikseller arasındaki renk karışmasının önlenmesinde çok önemli roller oynarlar.



Gelişmiş üretim süreçleri, kademeli optik özelliklere sahip çok-katmanlı siyah matris yapılandırmalarını kullanır ve açıklık oranı ile kontrast performansı arasındaki dengeyi optimize eder.



Termal Yönetim Sistemleri ve Güvenilirlik Mühendisliği



Profesyonel çubuk-tipi LCD ekran sistemlerinde termal yönetim, uzun form faktörlerinin ve yüksek-parlaklık çalışma gereksinimlerinin ortaya çıkardığı benzersiz zorlukların üstesinden gelmek için gelişmiş mühendislik yaklaşımları gerektirir. Termal tasarım, gelişmiş ısı borusu düzenekleri, buhar odası soğutma sistemleri ve stratejik olarak konumlandırılmış termal arayüz malzemeleri dahil olmak üzere birden fazla ısı dağıtma stratejisini içerir.

LED Arka Işık Soğutma

2,0 W/m·K'yi aşan termal iletkenliklere sahip, hassas-işlenmiş ısı emicilerle birleştirilmiş alüminyum-tabanlı metal çekirdekli baskılı devre kartları (MCPCB'ler).

  • Maksimum yüzey alanı için optimize edilmiş kanat geometrileri
  • Düşük empedanslı termal arayüz malzemeleri

Isı Dağıtım Sistemleri

Isıyı kritik bileşenlerden verimli bir şekilde aktaran gelişmiş ısı borusu düzenekleri ve buhar odası soğutma sistemleri.

  • Eşit dağılım için stratejik olarak yönlendirilmiş ısı boruları
  • İki-boyutlu ısı yayılımı için buhar odaları

Sistem-Seviyesinde Termal Tasarım

Optimum konvektif soğutma için muhafaza tasarımını yönlendiren gelişmiş hava akışı modelleri ve termal simülasyon araçları.

  • Akustik gürültüyü en aza indirme stratejileri
  • Panel boyunca eşit sıcaklık dağılımı

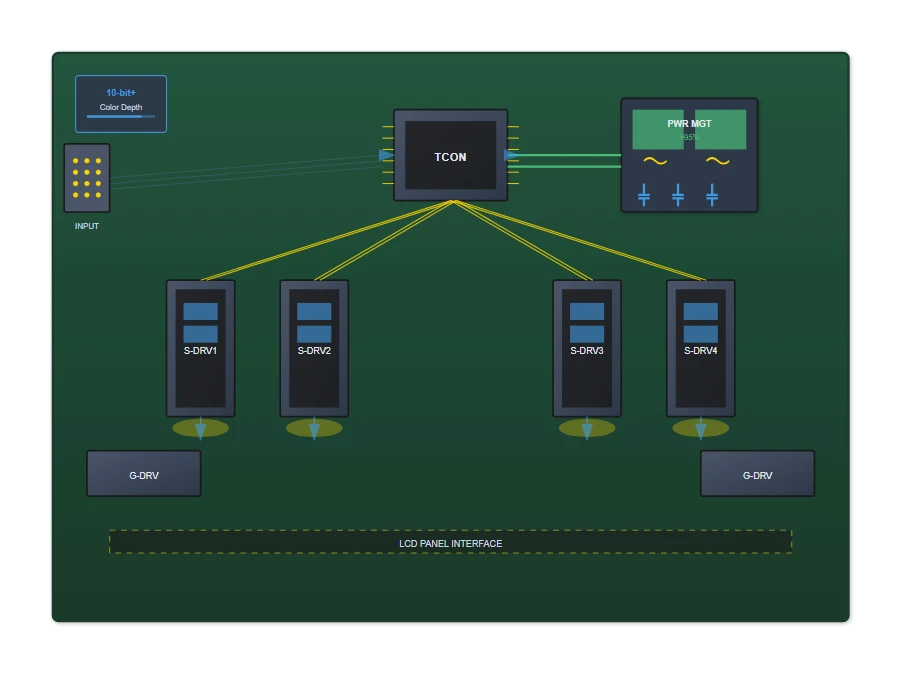

Sürücü Elektroniği ve Sinyal İşleme Mimarisi



Driver Electronics and Signal Processing Architecture



Performans Metrikleri

Power Efficiency >95%

Renk Derinliği 10 bit+

Sinyal Bütünlüğü Yüksek-hız farkı

Çubuk-tipi LCD ekran ürünlerine yönelik sürücü elektroniği mimarisi, standart olmayan en boy oranları ve genişletilmiş yatay çözünürlükler için optimize edilmiş karmaşık zamanlama denetleyicisi (TCON) tasarımlarını-birleştirir. Bu özel denetleyiciler, görüntü kalitesini korurken güç tüketimini optimize eden uyarlanabilir yenileme hızı teknolojileri ve yerel karartma kontrol şemaları dahil olmak üzere piksel veri yönetimi için gelişmiş algoritmalar kullanır.



Kaynak sürücüsü entegre devreleri, 10 bit veya daha yüksek renk derinliği özelliklerine sahip yüksek-çözünürlüklü dijital{-analoga-dönüştürücüler (DAC'ler) kullanır; bu, düzgün gradyan üretimine olanak tanır ve renk bantlama bozukluklarını en aza indirir.



Geçit sürücüsü devreleri, genişletilmiş yatay boyutlar boyunca hızlı piksel şarjını sağlarken güç tüketimini en aza indirmek için gelişmiş şarj-paylaşım teknikleri ve çok-seviyeli sürüş şemaları kullanır. Modern uygulamalar, yüksek-hızlı diferansiyel arayüzlerde sinyal bütünlüğünü korurken çerçeve boyutlarını en aza indiren-cam üzerine-yonga (COG) veya-film üzerine-çip-paketleme teknolojilerini kullanır.



Güç yönetimi sistemleri, güç kayıplarını en aza indirmek için eşzamanlı düzeltme ve gelişmiş kontrol algoritmalarından yararlanan, verimlilik oranları %95'i aşan gelişmiş DC{0}}DC dönüştürücüler içerir.





Kalite Kontrol Metodolojileri ve Performans Doğrulaması



Çubuk-tipi LCD ekran üretiminde üretim mükemmelliği, hem süreç içi izlemeyi hem de nihai ürün doğrulamayı kapsayan kapsamlı kalite kontrol metodolojilerini gerektirir. Yüksek-çözünürlüklü kameralar ve gelişmiş görüntü işleme algoritmalarıyla donatılmış otomatik optik inceleme (AOI) sistemleri, 5 mikrometre boyutuna kadar algılama yetenekleriyle TFT dizilerindeki, renk filtrelerindeki ve birleştirilmiş panellerdeki mikroskobik kusurları tespit eder.



Otomatik Muayene Sistemleri



Kusur Tespit Yetenekleri

Kapsamlı hata veritabanları üzerinde eğitilen makine öğrenimi algoritmaları, kritik hata kategorileri için %99,5'i aşan tespit oranlarına ulaşır.
Parçacık Tespiti 5μm'den büyük veya eşit
Çizgi Kusurları 3μm genişliğe eşit veya daha büyük
Mura Algılama %0,5 parlaklık değişimi

Muayene Kapsamı

 TFT dizisi desen doğrulaması
Renk filtresi kusur denetimi
Hücre boşluğu tekdüzelik doğrulaması
Son montaj kalite kontrolü

Performans Doğrulaması



Optik Performans Testi

Gelişmiş kolorimetrik ve fotometrik ölçüm sistemleri, çeşitli parametrelerde ekran performansını karakterize eder.
Parametre
Ölçüm Sistemi
Kesinlik
Parlaklık Tekdüzeliği
Görüntüleme Kolorimetresi
±2%
Renk Gamı
Spektroradyometre
ΔE < 0,5
Görüş Açıları
Gonyofotometre
±1 derece


Çevresel Testler

Sıcaklık döngüsü: -20 derece ila 60 derece
Neme maruz kalma: %95 bağıl nem @ 40 derece
Mekanik stres ve titreşim testi
Hızlandırılmış yaşlanma protokolleri

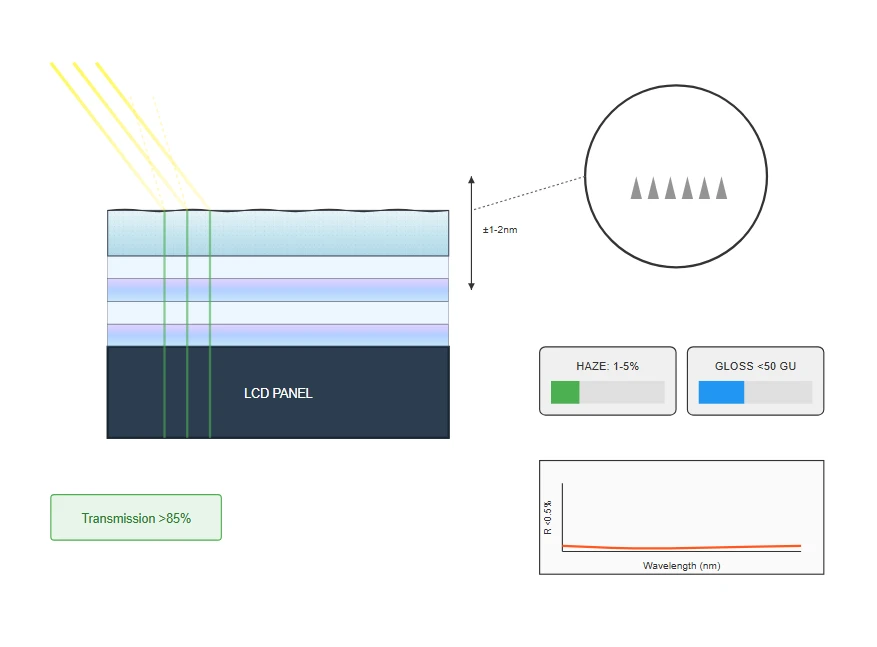

Yüzey İşleme Teknolojileri ve-Parlama Önleyici Çözümler



Profesyonel çubuk{0}}tipi LCD ekran ürünleri, zorlu ortam aydınlatma koşullarında görünürlüğü optimize etmek için gelişmiş yüzey işleme teknolojilerini içerir. Parlama önleyici işlemlerde ya kontrollü pürüzlülük parametrelerine sahip kazınmış cam yüzeyler ya da nano-yapılı parçacıklar içeren çok-katmanlı kaplama sistemleri kullanılır.



Bu işlemler, 60 derecelik ölçüm açılarında 50 parlaklık biriminin altında parlaklık seviyeleri elde ederken pus değerlerini %1-5 arasında koruyarak parlama azaltma ve görüntü netliği arasında optimum dengeyi sağlar.



-Yansıma önleyici kaplama sistemleri, hassas şekilde kontrol edilen kalınlık profillerine sahip gelişmiş çok- katmanlı dielektrik yığınlar kullanır ve görünür spektrumda %0,5'in altında yansıma değerlerine ulaşır. Bu kaplamalar, 1-2 nanometre dahilinde bireysel katman kalınlığı kontrolü ile magnetron püskürtme veya elektron ışını buharlaştırma işlemleri yoluyla biriktirilen alternatif yüksek ve düşük kırılma indeksli malzemeleri kullanır.



Gelişmiş uygulamalar, mekanik dayanıklılığı korurken geniş bant yansıma önleme performansı sağlayan gradyan-indeks yapıları veya güve-gözünden ilham alan nano- dokuları içerir.

Surface Treatment Technologies and Anti-Glare Solutions


Parlama Önleyici Özellikler-
Pus Değeri:%1-5
Parlaklık Seviyesi:<50 GU @60°
Transmission:>85%
Yansıma Önleyici{0}Performans
Yansıma:<0.5% (visible)
Katman Kontrolü:±1-2nm
Dayanıklılık:7H kalem sertliği

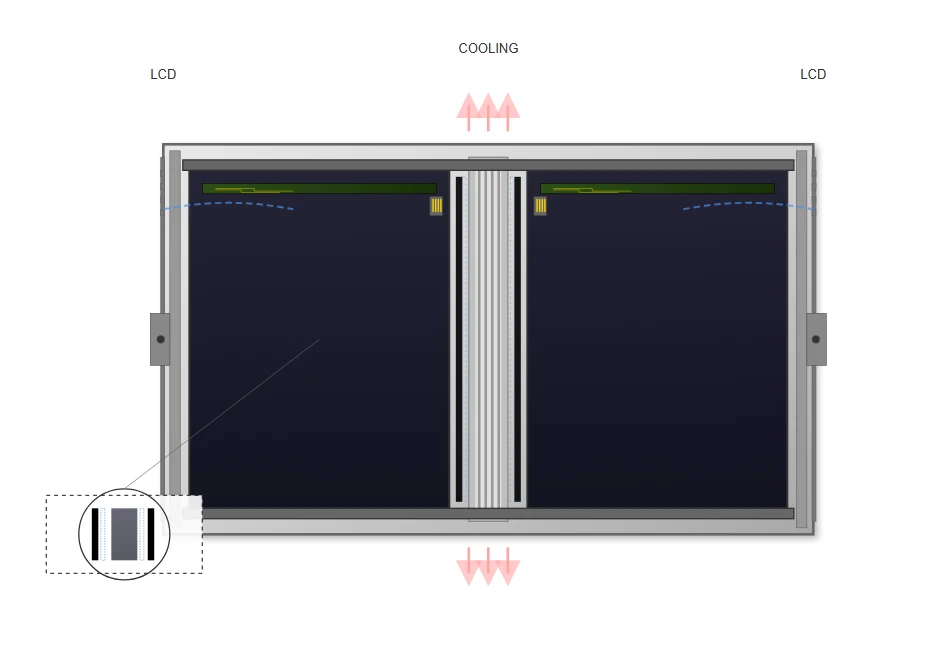

Çift{0}Taraflı Yapılandırmalar için Entegrasyon Teknolojileri



Çift{0}taraflı çubuk-tipi LCD ekran uygulamaları, özel mekanik tasarımlar ve termal yönetim stratejileri gerektiren benzersiz mühendislik zorlukları sunar. Bu yapılandırmalar, karşıt ekran yüzeyleri arasında ışık sızıntısını önlemek için gelişmiş optik izolasyon teknikleri kullanır, özel ışık-engelleme katmanları ve hassas şekilde tasarlanmış hava boşlukları kullanır.



Key Engineering Considerations

Temel Mühendislik Hususları

Mekanik Tasarım

Genel sistem kalınlığını en aza indirirken yapısal sağlamlığı koruyan hassas-işlenmiş alüminyum ekstrüzyonlar veya çelik takviyeler.

Optik İzolasyon

Karşıt ekran yüzeyleri arasında ışık sızıntısını önlemek için özel ışık-engelleyici katmanlar ve hassas şekilde tasarlanmış hava boşlukları.

Elektrik Mimarisi

Bağımsız kontrol özelliklerini korurken içerik dağıtımını her iki ekran yüzeyine senkronize eden gelişmiş sinyal dağıtım sistemleri.

Termal Yönetim

Genellikle merkezi soğutma kanallarını veya çevreye monte edilmiş ısı dağıtma yapılarını- içeren çift yönlü ısı dağıtma stratejileri.

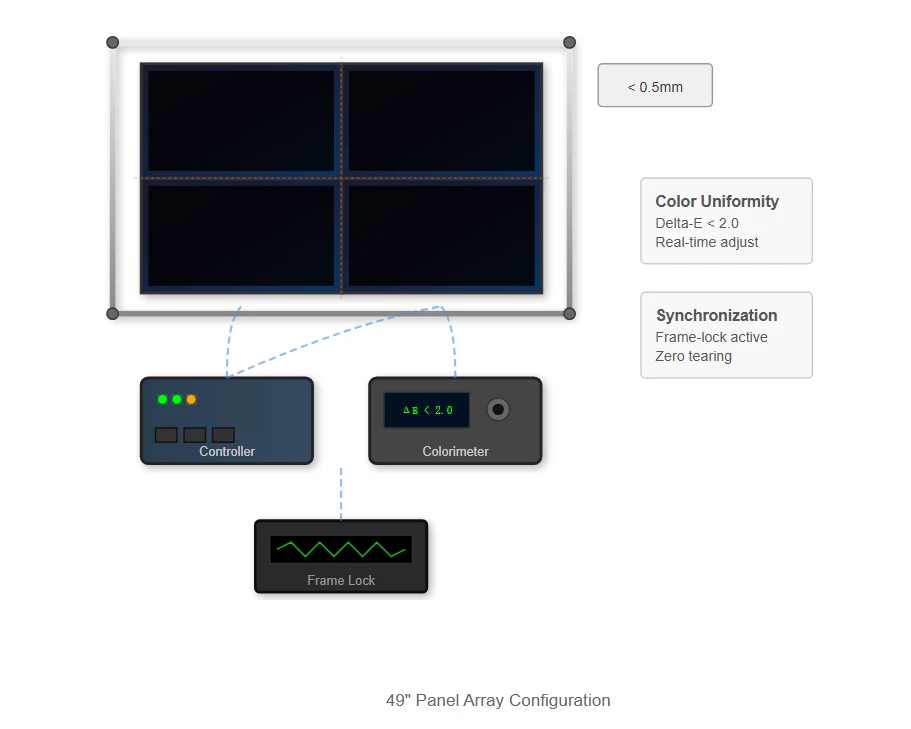

Işık Kutusu Entegrasyonu ve Çoklu{0}Ekran Yapılandırmaları



Işık kutusu LCD ekran sistemleri, özellikle de koordineli konfigürasyonlarda birden fazla 49{{2}inç panel kullananlar, mekanik hizalama ve renk kalibrasyonunda olağanüstü hassasiyet gerektirir. Bu sistemler, mikro ayar yeteneklerine sahip gelişmiş montaj çerçeveleri kullanarak, 0,5 milimetrenin altındaki boşluk toleranslarıyla panel sınırları boyunca kesintisiz görsel süreklilik sağlar.



Renk kalibrasyon işlemi, bireysel panel özelliklerini sürekli olarak izleyen ve ayarlayan gelişmiş kolorimetrik geri bildirim sistemlerini kullanır ve tüm ekran dizisi boyunca Delta-E değerleri 2,0'ın altında olacak şekilde renk bütünlüğünü korur.



Çoklu ekran yapılandırmalarına yönelik sinyal işleme mimarisi, gelişmiş ölçeklendirme ve pencereleme özelliklerine sahip özel video duvarı denetleyicilerini{0}birleştirir. Bu denetleyiciler, çerçeve telafisi ve görüntü çarpıtma için gelişmiş algoritmalar kullanarak birden fazla fiziksel ekranda görsel olarak kusursuz içerik sunumu oluşturur.



Senkronizasyon sistemleri, tüm görüntü öğelerinde zamansal tutarlılık sağlayan, dinamik içerik sunumu sırasında görünür yırtılma veya takılmaları ortadan kaldıran hassas zamanlama oluşturucuları ve çerçeve{0}}kilit mekanizmalarını kullanır.

Light Box Integration and Multi-Display Configurations

Sistem Gereksinimleri

Mekanik Hizalama

0,5 milimetrenin altındaki boşluk toleransları

Renk Tekdüzeliği

Dizi genelinde Delta-E değerleri 2,0'ın altında

Senkronizasyon

Çerçeve-kilit mekanizmalarıyla hassas zamanlama





Çubuk-tipi LCD ve Geleneksel Görüntü Teknolojileri Karşılaştırması



Teknoloji Boyutu Çubuk-tipi LCD Geleneksel LCD OLED
En Boy Oranı Optimizasyonu Uzatılmış formatlar için uzmanlaşmıştır Standart 16:9 veya benzeri Çubuk formatları için sınırlı seçenekler
Güç Tüketimi Dar profil için optimize edildi Eşdeğer alan için daha yüksek Değişken, genellikle daha yüksek
Görüş Açıları Çoklu{0}görünüm senaryoları için geliştirildi İyi, standart uygulama Mükemmel ama pahalı
Parlaklık Tekdüzeliği Üstün (yüzey genelinde %85+) İyi (%75-80) Değişken, olası yanma-
Maliyet Verimliliği Uzmanlaşmış, orta Yüksek hacim, daha düşük maliyet Daha yüksek, özellikle büyük formatlar
Çoklu{0}panel Entegrasyonu Kusursuz diziler için tasarlandı Mümkün ancak daha az optimize edilmiş Zorlu, yüksek maliyet
