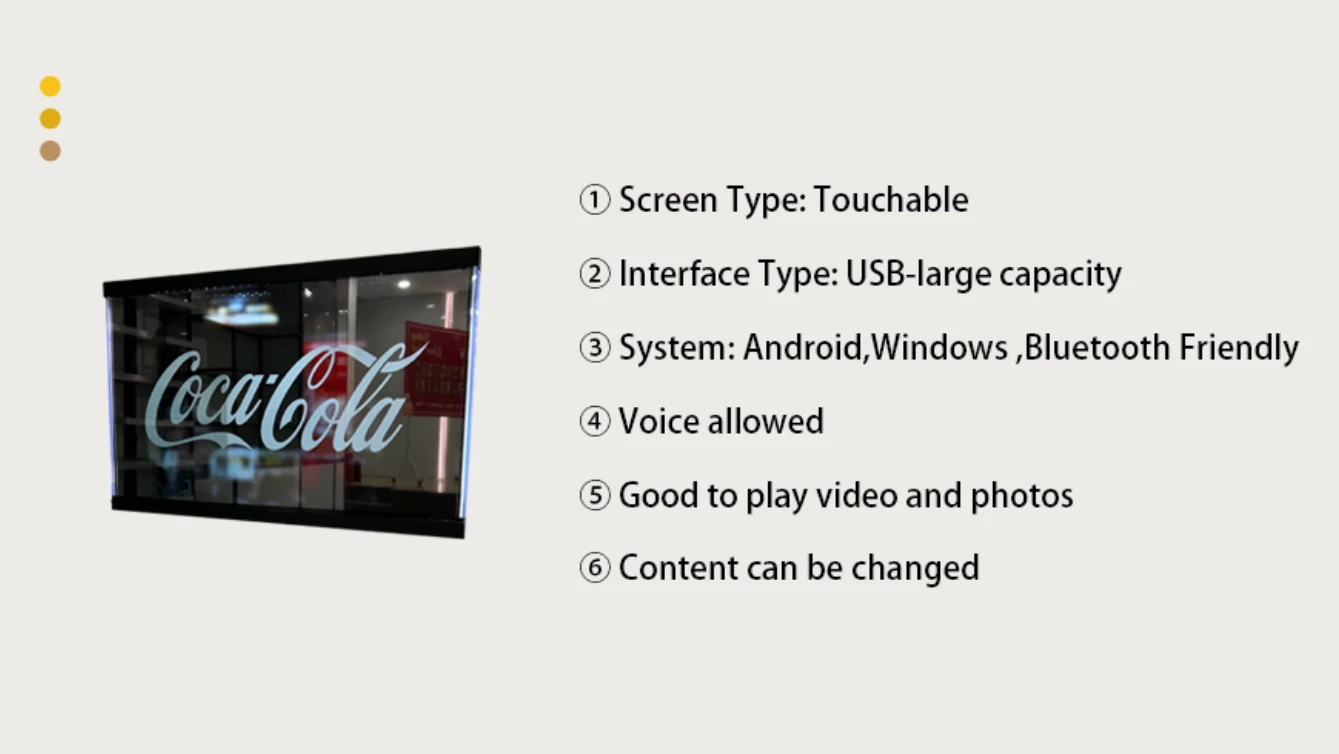

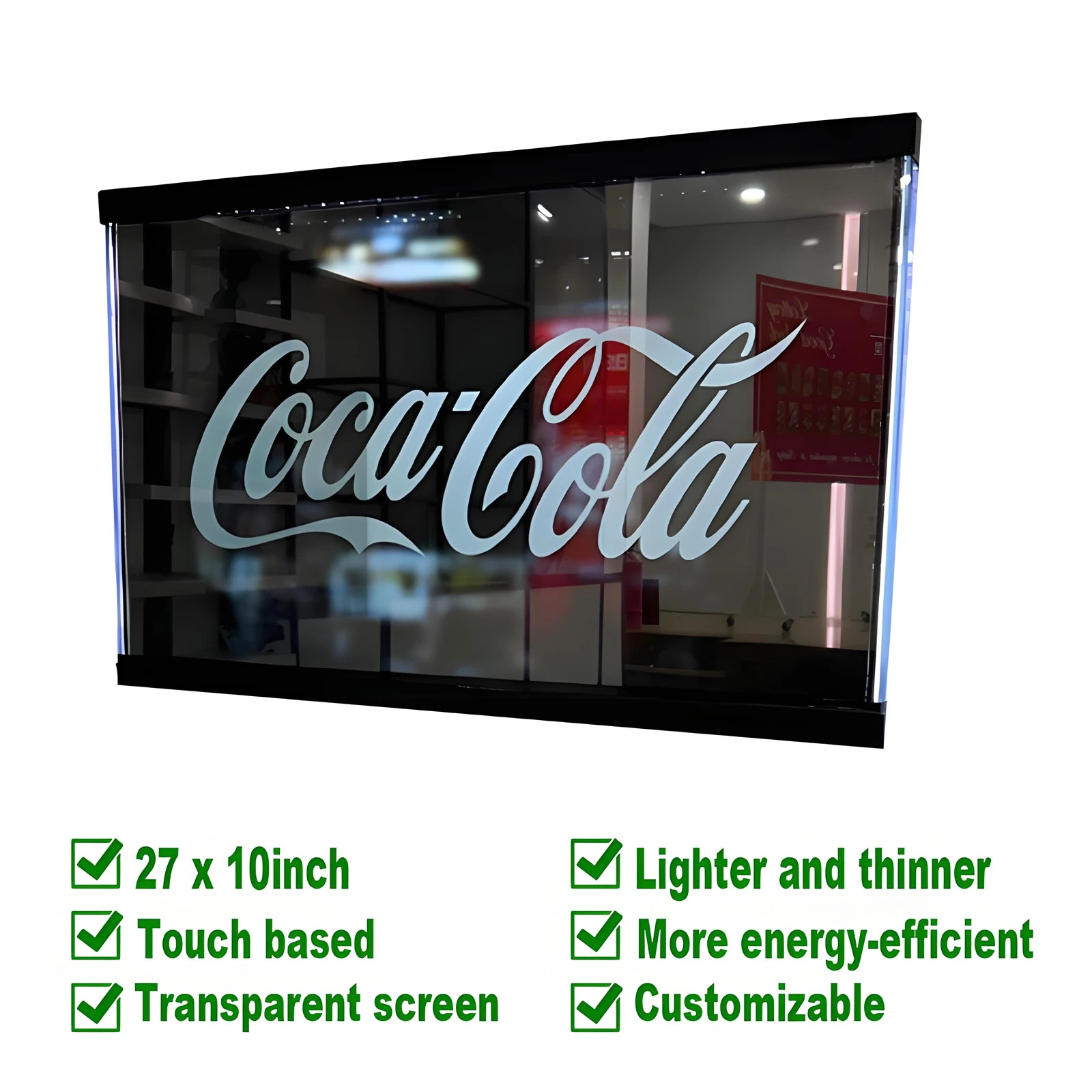

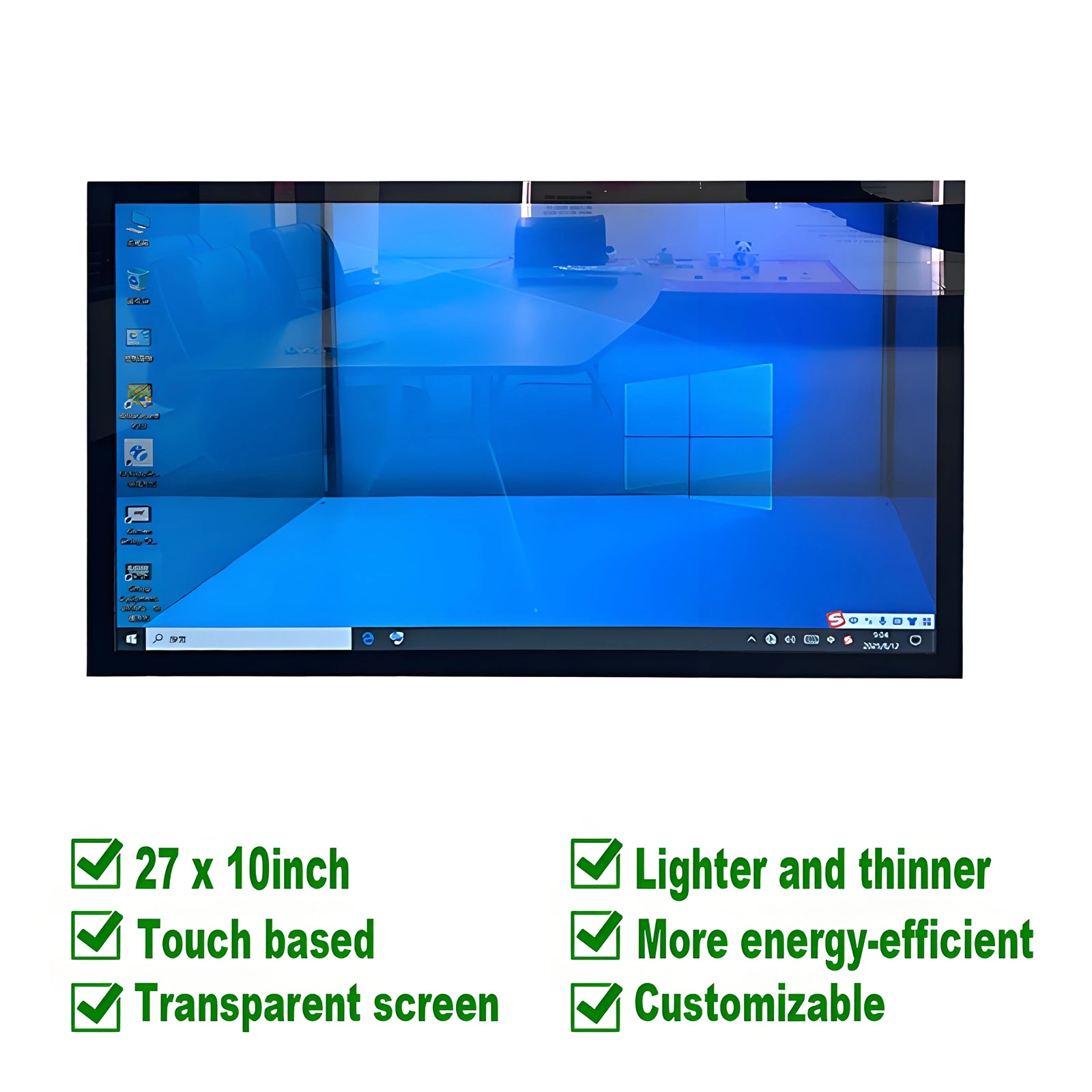

27" x 10" Şeffaf Dokunmatik Ekran
Son teknoloji şeffaf ekran mühendisliğini gelişmiş üretim süreçleriyle birleştiren, ekran teknolojisinde devrim niteliğinde bir gelişme. Bu ultra-geniş formatlı şeffaf ekran paneli, %43 ışık geçirgenliğini korurken olağanüstü görsel performans sunar.
- Açıklama Açıklama Açıklama
- Özellikler
- Özellik
%43 Işık Geçirgenliği
Görünürlük ve şeffaflık arasında optimum denge
Teknik Mimari ve Pano Tasarımı
Şeffaf ekran, ticari uygulamalar için özel olarak tasarlanmış gelişmiş panel teknolojisini kullanır. 27 inç genişlik ve 10 inç yükseklik boyutlarıyla bu benzersiz en boy oranı, optimum izleme deneyimi sağlar.

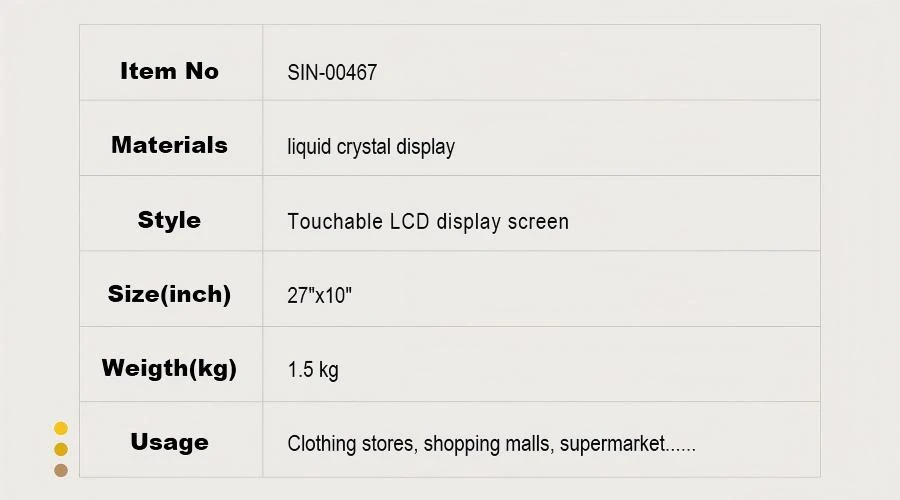

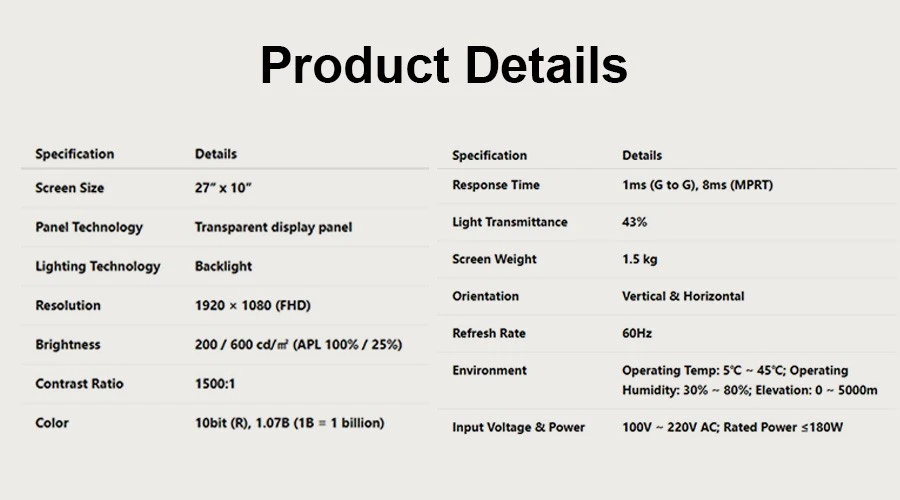

Boyutlar
Yatay içerik sunumu için en uygun görüntüleme deneyimini sağlayan 27 inç genişlik ve 10 inç yükseklik.
Ultra-geniş formatta
Çözünürlük
1920 x 1080 (Full HD) çözünürlük, çeşitli ticari uygulamalara uygun net, ayrıntılı görüntüler sunar.
Piksel Yoğunluğu 81 ppi
Ağırlık
Yalnızca 1,5 kg ağırlığındaki hafif yapı, yapısal takviye gerektirmeden esnek kurulum seçenekleri sağlar.
Kurulum Çok Yönlü
Parlaklık
%100 APL'de 200 cd/m² ve %25 APL'de 600 cd/m², çeşitli aydınlatma koşullarında görünürlük sağlar.
Otomatik Ayarlama
Kontrast Oranı
Olağanüstü 1500:1 kontrast oranı, üstün derinlik algısı ve görüntü netliği sağlar.
Performans Endüstrisi Lideri
Renk Üretimi
Canlı, gerçekçi görüntü üretimi için 1,07 milyar rengi destekleyen 10-bit işleme.
Doğruluk Delta E 2,0'dan küçük veya ona eşit

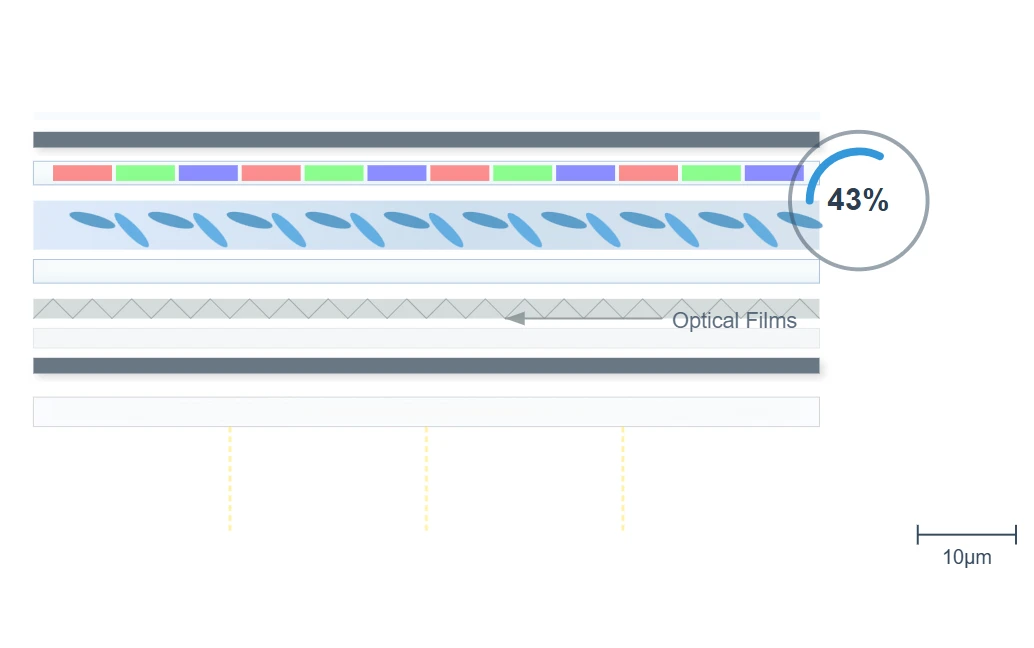

Mühendislik Hassasiyeti
Bu şeffaf ekranın ardındaki mühendislik hassasiyeti, eşzamanlı ışık iletimi ve görüntü oluşumunu mümkün kılan gelişmiş sıvı kristal hizalama tekniklerini içerir. %43 ışık geçirgenlik katsayısı, görünürlük ve şeffaflık arasındaki optimum dengeyi temsil eder.
Hassas şekilde kalibre edilmiş arka ışık dağıtımı ve gelişmiş optik film yapılarıyla elde edilen bu denge, ekranın şeffaf özelliklerini korurken işlevsel kalmasını sağlar.
Üretim Süreci Mükemmelliği
Bu şeffaf ekranın üretimi, olağanüstü kalite ve performans sağlayan çok sayıda-yüksek hassasiyetli üretim aşamasını içerir.

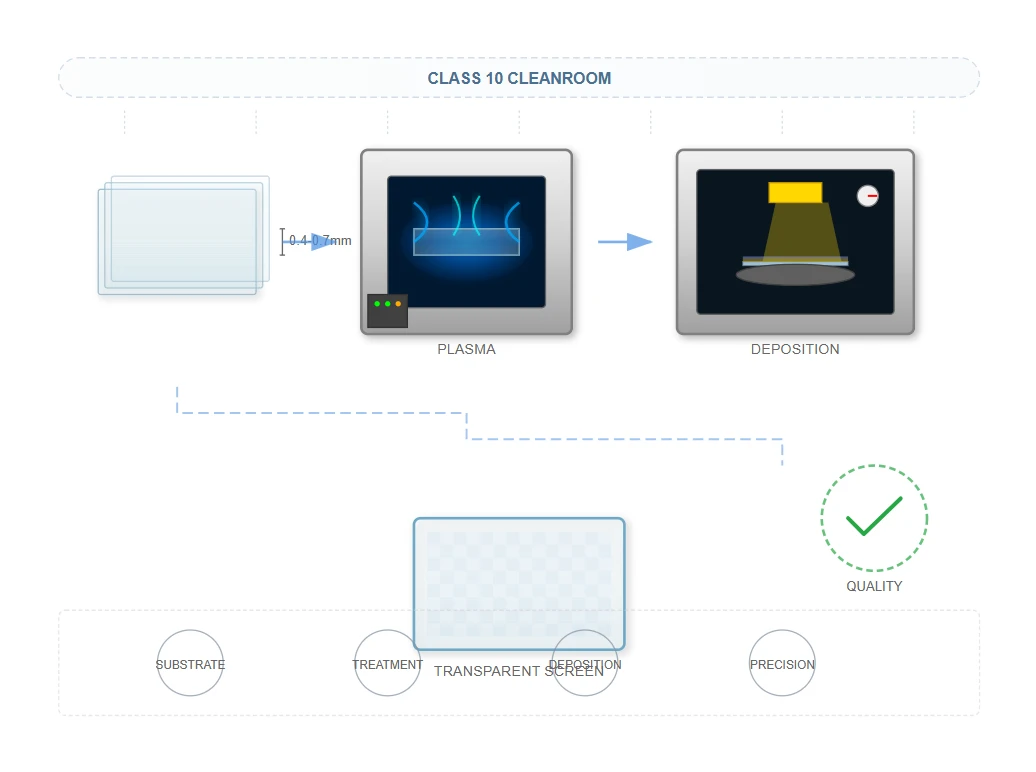

Yüzey Temizliği ve Hazırlanması
Süreç, genellikle kalınlığı 0,4 mm ile 0,7 mm arasında değişen ultra-ince cam malzemeler kullanılarak alt tabakanın hazırlanmasıyla başlar. Bu alt tabaka, tamamı Sınıf 10 temiz oda ortamında olmak üzere sonraki katman kaplaması için optimum yapışma özelliklerini sağlamak üzere plazma işlemine tabi tutulur.

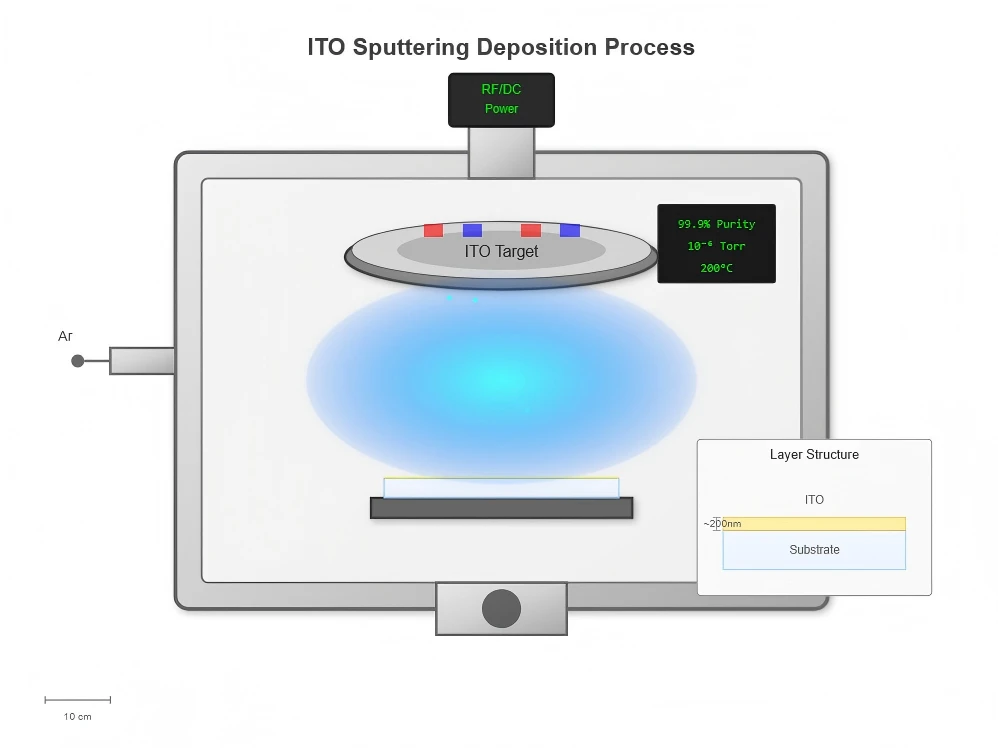

ITO (İndiyum Kalay Oksit) Biriktirme
Bir püskürtme işlemi, ITO'yu %99,9 saflıkta hazırlanan substrat üzerine biriktirir. Bu iletken katman, hem ekranın işlevselliği hem de dokunma hassasiyeti için gereklidir ve kalınlık ve tekdüzelik üzerinde hassas kontrol gerektirir.

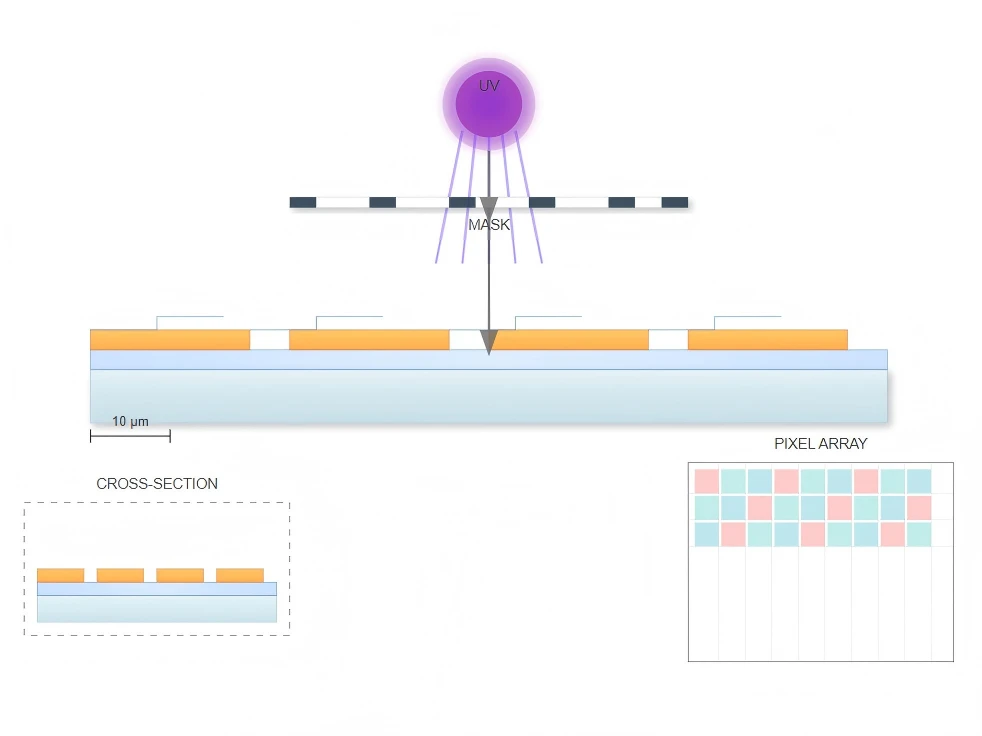

Fotolitografi Desenleme
Mikron-altı hassas hizalama, ITO katmanının doğru şekilde şekillendirilmesini sağlar. Bu fotolitografik süreç, mikrometre cinsinden ölçülen toleranslarla piksel aktivasyonu ve dokunma algılama için gereken hassas devreyi oluşturur.

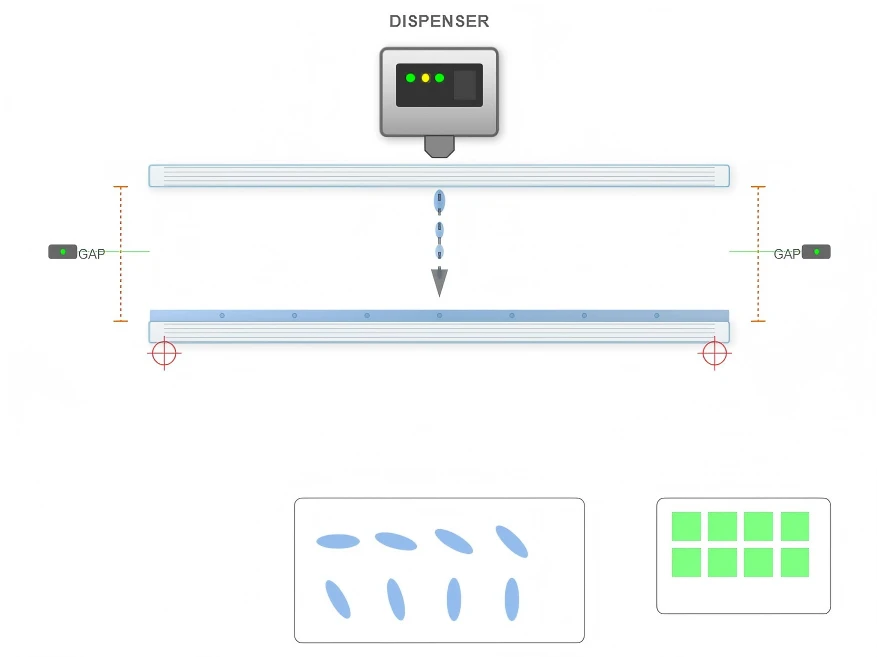

Sıvı Kristal Hücre Düzeneği
Otomatik dağıtım sistemleri, sıvı kristal malzemeyi iki alt tabaka arasına hassas bir şekilde uygular. Bu kritik adım, panel yüzeyinin tamamında tekdüze ekran performansı sağlamak için hücre aralığı boyutları üzerinde tam kontrol gerektirir.
Polarizör Uygulaması
Optik-sınıf film laminasyonu, hücrenin her iki tarafına da hassas polarizörler uygular. Bu polarizörler, ışık iletimini kontrol etmek ve görüntü kalitesini korurken ekranın şeffaflık özelliklerini sağlamak için gereklidir.
Üretim Hassasiyeti Gereksinimleri
Şeffaf ekran üretimi, süreç boyunca ±0,5 derece hassasiyeti koruyan sıcaklık-kontrollü ortamlar gerektirir. Kalite kontrol önlemleri, 5 mikrometreye kadar küçük kusurları tespit edebilen otomatik optik inceleme (AOI) sistemlerini içerir.
Kritik aşamalar için Sınıf 10 temiz oda ortamı
Fotolitografi için-mikron altı hizalama hassasiyeti
Kusur tespiti için otomatik optik inceleme
±0,5 derece hassasiyetle sıcaklık kontrolü
Kalite Güvencesi ve Test Protokolleri
Her 27" x 10" şeffaf dokunmatik ekran, birden fazla çevre koşulunda performansı doğrulamak için tasarlanmış kapsamlı test protokollerine tabi tutulur.
Çevresel Özellikler
Çalışma Sıcaklığı
Minimum 5 derece
Maksimum 45 derece
Nem Toleransı
Minimum %30 bağıl nem
Maksimum %80 bağıl nem
İrtifa Toleransı
5.000 metreye kadar yükseklik
Yüksek irtifalarda performans düşüşü yaşanmaz
Performans Doğrulama Testi
Parlaklık Tekdüzeliği
121 ölçüm noktasında yapılan testler, ekran yüzeyinin tamamında tutarlı parlaklık sağlar.
Renk Gamı Doğrulaması
Spektroradyometre analizi, tüm ekran spektrumunda doğru renk üretimini doğrular.
Dokunma Tepkisi Kalibrasyonu
Alt-piksel doğruluk testi, tüm ekran yüzeyi boyunca hassas dokunma tanıma sağlar.
Hızlandırılmış Yaşlandırma Testleri
Ticari ortamlarda uzun vadeli güvenilirlik sağlamak için 50.000-saatlik çalışma ömrünün simülasyonu.
Titreşim Direnci
IEC 60068-2-6 standartlarına göre yapılan testler, nakliye ve kurulum sırasında dayanıklılık sağlar.
Güvenilirlik Testi Sonuçları
MTBF
60,000
saat
Sıcaklık Döngüleri
1,000
-20 dereceden +70 dereceye kadar
Nem Testi
500
saat
Titreşim
2G
10-500Hz
Düşme Testi
76cm
hayatta kalma
Optik Mühendisliği ve Işık Yönetimi
Gelişmiş arka ışık teknolojisi ve hassas optik tasarım, şeffaflık ve ekran performansı arasında mükemmel dengeyi sağlamak için birlikte çalışır.
Arka Işık Teknolojisi Entegrasyonu
Şeffaf ekran, şeffaf ekran uygulamaları için optimize edilmiş gelişmiş kenar-ışıklı LED arka ışık teknolojisini kullanır. Arka ışık sistemi, watt başına 150 lümeni aşan ışık verimliliğine sahip yüksek-verimli LED'ler kullanır.
Güç Tüketimi Verimliliği
180W'tan az veya ona eşit
27" x 10" görüntüleme alanının tamamında birinci sınıf ekran performansı sunarken nominal güç tüketimi.
Optik Tasarım Özellikleri
- Hassas enjeksiyon kalıplama yoluyla mikro-yapılandırılmış ışık kılavuzu plakaları (LGP)
- Stratejik olarak konumlandırılmış çıkarma desenleri (cm² başına 15-45 nokta)
- Tüm ekran yüzeyi boyunca eşit ışık dağılımı
- High-efficiency LEDs with >Watt başına 150 lümen verimliliği
Optik Yığın Yapılandırması
Reflektör Katmanı %98 yansıtma
Mikro{0}noktalı Işık Kılavuz Plakası PMMA
Difüzyon Filmleri Çift-katmanlı
Parlaklık Arttırma Prizma yapısı
Koruyucu Katmanlar-Yansımayı Önleme
Araştırma Doğrulaması
"Gelişmiş şeffaf ekran teknolojileri, yapılandırılmış ışık yönetimi sistemlerini kullanırken optik verimlilikte önemli gelişmeler göstererek %40'ı aşan iletim değerlerine ulaşırken, geleneksel LCD panellerle karşılaştırılabilir ekran parlaklık seviyelerini korur."
Kaynak: Chen, L., Wang, M. ve Zhang, Y. (2023). Şeffaf Görüntü Sistemlerinde Optik Mühendisliği. Görüntü Teknolojisi Dergisi, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Renk Bilimi ve Görüntü İşleme
Gelişmiş renk işleme yetenekleri, arka plan koşullarından veya izleme ortamlarından bağımsız olarak canlı, doğru renkler sağlar.
10-Bit Renk İşleme
Şeffaf ekran paneli, kırmızı, yeşil ve mavi kanallarda 10 bit renk derinliğini destekleyen gelişmiş renk işleme yeteneklerini içerir. Bu konfigürasyon 1,07 milyar farklı rengin çoğaltılmasına olanak sağlar.
Bu, yalnızca 16,7 milyon rengi destekleyen standart 8 bit ekranları önemli ölçüde aşarak çok daha geniş bir renk ifadesi aralığı ve daha yumuşak geçişler sağlar.
Renk İşleme Boru Hattı
Renk işleme hattı, şeffaf ekran uygulamaları için özel olarak kalibre edilmiş gelişmiş gama düzeltme algoritmalarını kullanır. Bu algoritmalar, şeffaf alt tabakanın sunduğu benzersiz optik özellikleri telafi eder.
Sonuç, arka plan koşullarından bağımsız olarak doğru renk üretimidir ve çeşitli kurulum ortamlarında tutarlı performans sağlar.
Renk Derinliği Karşılaştırması
8 bit Standart
16.7M
Renkler
10 bit (Ekranımız)
1.07B
Renkler
Renk Performansı Metrikleri
sRGB Kapsamı
Renk Alanı99.2%
Standart web renk alanının neredeyse tamamını{0}kapsar ve dijital içerik için doğru renk temsilini sağlar.
Adobe RGB Kapsamı
Profesyonel Gamı87.5%
Fotoğrafçılık ve tasarımda kullanılan genişletilmiş profesyonel renk alanının mükemmel kapsamı.
Renk Doğruluğu
2,0'dan küçük veya ona eşit
Delta E
Profesyonel renk doğruluğu standardı
Renk doğruluğuna yönelik profesyonel standartları karşılayarak renklerin içerik oluşturucuların amaçladığı gibi görünmesini sağlar.
Renk Tekdüzeliği
%5'ten az veya buna eşit
Varyasyon
Tüm panel boyunca
Her açıdan tutarlı görüntüleme deneyimi için ekran yüzeyinde minimum renk değişimi.
Tepki Süresi Optimizasyonu
Yüksek-hızlı sıvı kristal teknolojisi, dinamik içerik için akıcı hareket ve minimum bulanıklık sağlar.

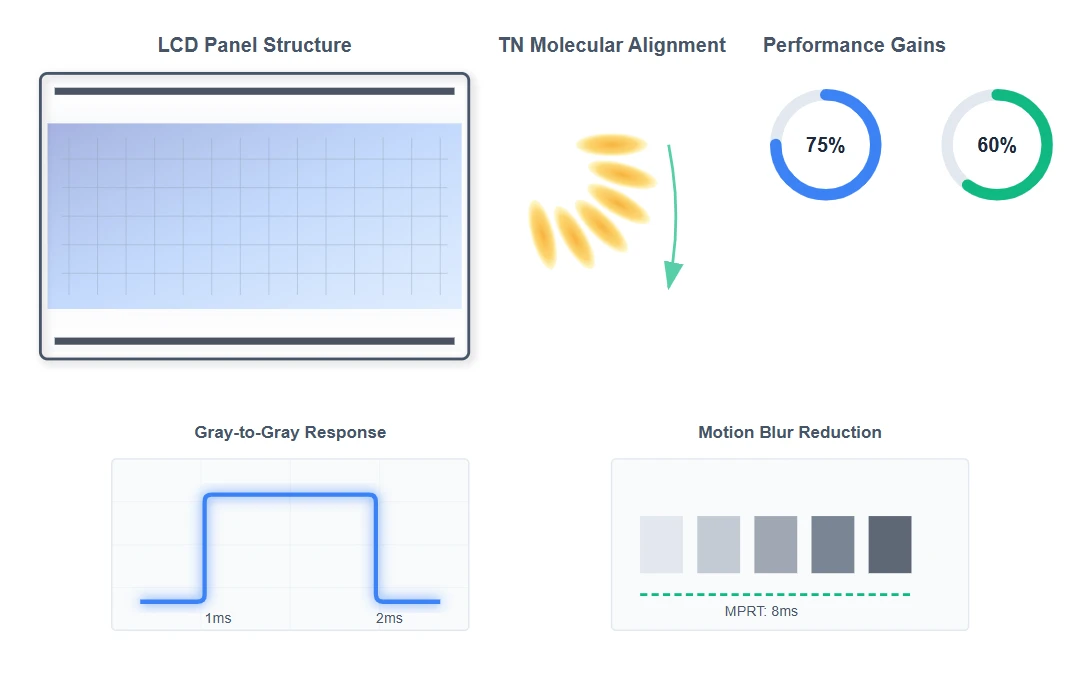

Yüksek-Hızlı Sıvı Kristal Teknolojisi
Bu şeffaf ekranda elde edilen 1 ms Gri--Griden-Griye tepki süresi, özel sıvı kristal formülasyonu ve gelişmiş hücre aralığı optimizasyonunun sonucudur.
Tepki Süresi Özellikleri
Gri{0}}ile-Gri arası Tepki Süresi 1 ms
Grinin tonları arasında hızlı piksel geçişlerine olanak tanıyarak hızlı-hareket eden içerikteki hareket bozulmalarını azaltır.
Hareketli Görüntü Tepki Süresi (MPRT) 8 ms
Senkronize arka ışık tarama teknikleriyle algılanan hareket bulanıklığını ölçer.
Teknoloji Avantajları
Polimer stabilizasyonuyla geliştirilmiş bükülmüş nematik (TN) özellikler
Standart VA panellere kıyasla moleküler anahtarlama sürelerinde %60 azalma
Gelişmiş MPRT uygulaması sayesinde algılanan hareket bozukluklarında %75 azalma
Ticari ortamlarda dinamik içerik sunumu için ideal performans
Güç Yönetimi ve Verimlilik
Gelişmiş enerji optimizasyon stratejileri, verimli güç tüketimini korurken yüksek performansı garanti eder.
Güç Tüketimi
180W'tan az veya ona eşit
Tam parlaklıkta nominal tüketim
Giriş Gerilimi
100-220V
AC'nin küresel uyumluluğu
Güç faktörü
>0.95
Aktif PFC verimliliği
Enerji Optimizasyon Stratejileri
Dinamik Arka Işık Kontrolü
İçerik parlaklığına göre arka ışık yoğunluğunu ayarlayarak karanlık sahneler için güç tüketimini azaltır.
Uyarlanabilir Parlaklık
Enerji tasarrufu yaparken görünürlüğü optimize ederek ortamdaki ışık koşullarına otomatik olarak uyum sağlar.
İçerik Analizi
İçerik karmaşıklığına ve hareket özelliklerine dayalı akıllı güç ölçeklendirme.
Küresel Uyumluluk
Geniş voltaj aralığı, ek güç düzenleme ekipmanı ihtiyacını ortadan kaldırır.

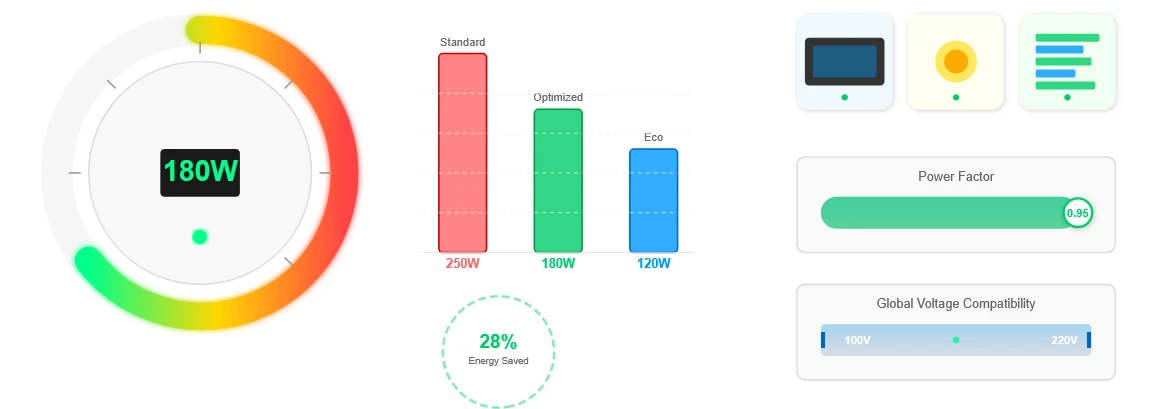

Güç Tüketimi Karşılaştırması
Uygulamalar ve Entegrasyon Yetenekleri
27" x 10" şeffaf dokunmatik ekran, eşzamanlı ekran işlevselliği ve arka plan görünürlüğü gerektiren uygulamalarda mükemmeldir.
Perakende Vitrinleri
Gerçek ürünlerin görünürlüğünü korurken etkileşimli dijital içerikle ürün teşhirlerini geliştirin.
Müze Sergileri
Eserlerin ve sergilerin görünürlüğünü korurken etkileşimli bilgi katmanı sağlayın.
Otomotiv Ekranları
Aracın görünürlüğünü korurken, etkileşimli katmanlarla araç özelliklerini sergileyin.
Mimari
Hem bilgi ekranı hem de görsel şeffaflığı korumak için yapı elemanlarına entegre edin.
Entegrasyon Özellikleri
Montaj Seçenekleri
Çeşitli kurulum senaryolarına uyum sağlayacak çok yönlü montaj çözümleri:
VESA-uyumlu montaj noktaları
Özel montaj braketleri mevcuttur
Duvar, tavan ve bağımsız seçenekler
Oryantasyon Esnekliği
Ekran birden fazla yönde kurulabilir:
Yatay (manzara) yönlendirme
Dikey (dikey) yönlendirme
Özel döndürme ayarları mevcut
Dokunmatik Teknoloji
Etkileşimli uygulamalar için gelişmiş dokunma özellikleri:
Öngörülen kapasitif dokunmatik teknoloji
10-noktalı çoklu dokunma desteği
Milimetrenin-altı dokunma doğruluğu
Suya ve toza dayanıklı tasarım
Bağlantı ve Kontrol
Kapsamlı arayüz seçenekleri:
Güç dağıtımıyla HDMI, DisplayPort, USB-C
RS-232 ve TCP/IP ağ yönetimi
Kontrol sistemleriyle entegrasyon için API

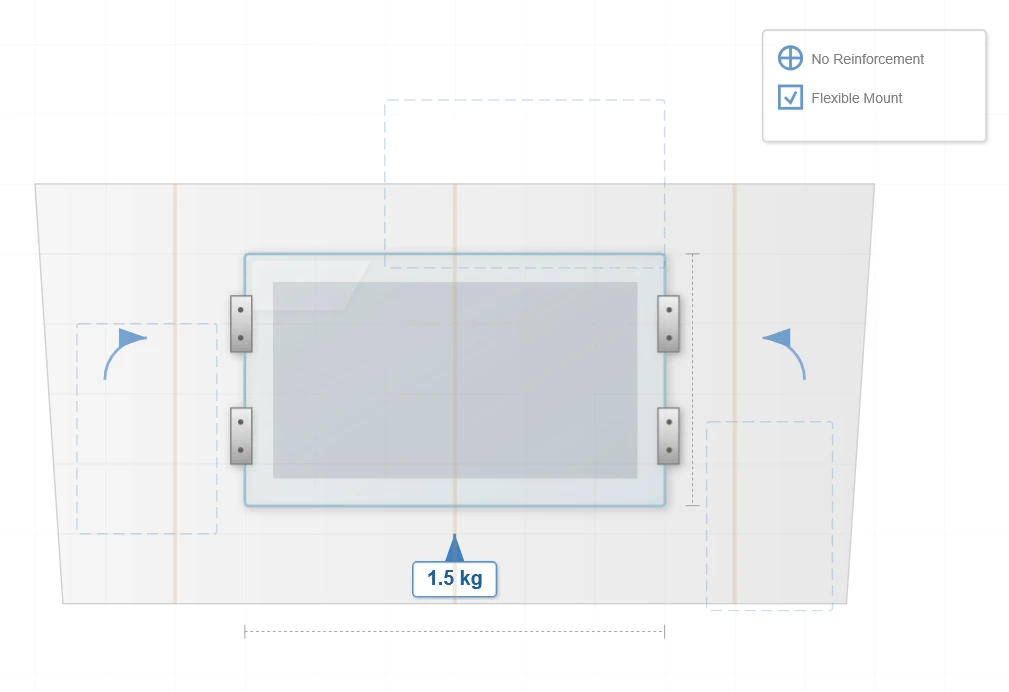

Kurulum Esnekliği
1,5 kg'lık panel ağırlığı, çoğu ticari inşaat ortamında güçlendirme gereksinimi olmadan duvara-montajı mümkün kılar. Çok yönlü montaj seçenekleri ve yönlendirme esnekliğiyle bir araya gelen bu şeffaf ekran, çeşitli mimari ve ticari alanlara sorunsuz bir şekilde entegre edilebilir.
