Şeffaf LED Ekran Üretim Teknolojileri
Temel Teknik Özellikler
Şeffaflık Aralığı
70% - 95%
Gelişmiş malzemelerle elde edilen optik netlik
Piksel Aralığı
< 0.5mm
Gelişen mikro-LED dizisi teknolojisi
Ömür
100,000+ saat
Normal çalışma koşulları altında
Çalışma Sıcaklığı
-40 dereceden +85 dereceye kadar
Aşırı koşullar altında test edildi

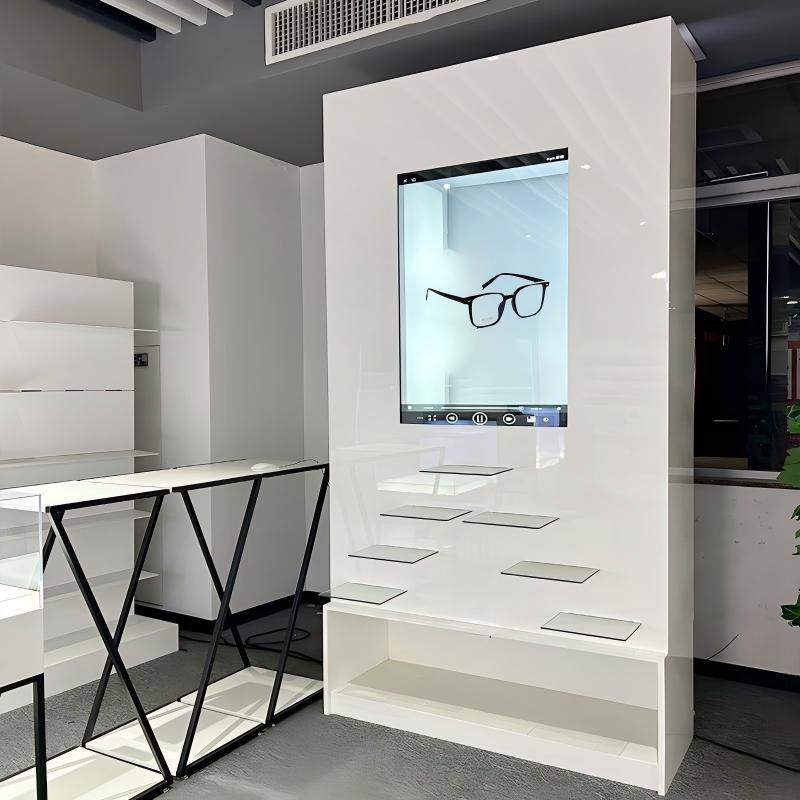

Şeffaf LED Ekran Mimarisine Giriş
Şeffaf LED ekran, optik netliği dijital görselleştirme yetenekleriyle birleştiren, ekran teknolojisinde devrim niteliğinde bir ilerlemeyi temsil ediyor. Bu gelişmiş sistemler, olağanüstü görüntü kalitesini korurken %70 ile %95 arasında değişen şeffaflık düzeylerine ulaşmak için son teknoloji ürünü yarı iletken malzemeleri ve gelişmiş üretim süreçlerini kullanır.
Şeffaf bir LED ekranın temel mimarisi, optik olarak net alt katmanlara yerleştirilmiş mikro-LED dizilerinden oluşur ve dijital içerik ile fiziksel ortam arasında kusursuz bir entegrasyon oluşturur.
Şeffaf LED ekran teknolojisinin ardındaki mühendislik karmaşıklığı, malzeme bilimi, optik mühendislik ve yarı iletken üretimi dahil olmak üzere çok sayıda disiplinlerarası yaklaşımı içerir. Modern şeffaf ekranlar, magnetron püskürtme veya kimyasal buhar biriktirme işlemleri yoluyla biriktirilen, genellikle indiyum kalay oksit (ITO) veya grafen- bazlı malzemelerden oluşan ultra-ince iletken katmanlar kullanır. Bu iletken katmanlar, piksel aktivasyonu için gerekli elektriksel yolları sağlarken optik geçirgenliği %90'ın üzerinde tutar.
Anahtar Mimari Bileşenler
Nano ölçekli boyutlara sahip mikro-LED dizileri
Optik olarak şeffaf yüzeyler (cam veya polimer)
Ultra-ince iletken katmanlar (ITO veya grafen)
Gelişmiş kapsülleme malzemeleri
Entegre kontrol elektroniği
Optik Netlik
Hassas malzeme seçimi ve nano ölçekli üretim toleransları sayesinde elde edildi
Gelişmiş Üretim Süreçleri ve Malzeme Seçimi
Üretim İş Akışı
Yüzey Hazırlığı
Ultra-saf cam veya polimer malzemeler, organik kirleticileri gidermek ve en uygun yüzey koşullarını oluşturmak için plazma temizliğine tabi tutulur.
İletken Katman Birikimi
ITO veya grafen{0}}bazlı malzemelerin magnetron püskürtme veya kimyasal buhar biriktirme işlemleri yoluyla uygulanması.
LED Çip Montajı
Hassas piksel aralığı tekdüzeliği için ekipman konumlarını ±25 mikrometre doğrulukla gelişmiş seçme{0}}ve-yerleştirme.
Yapıştırma İşlemi
Anizotropik iletken film (ACF) veya ultra-ince aralıklı tel bağlama teknikleri, güvenli elektrik bağlantıları oluşturur.
Kapsülleme
Optik olarak berrak yapıştırıcılar (OCA) ve sıvı optik olarak berrak yapıştırıcılar (LOCA), çevrenin korunmasını sağlar.
Kalite Kontrol ve Test
Otomatik optik inceleme ve spektrofotometrik analiz, tutarlı optik özellikler sağlar.

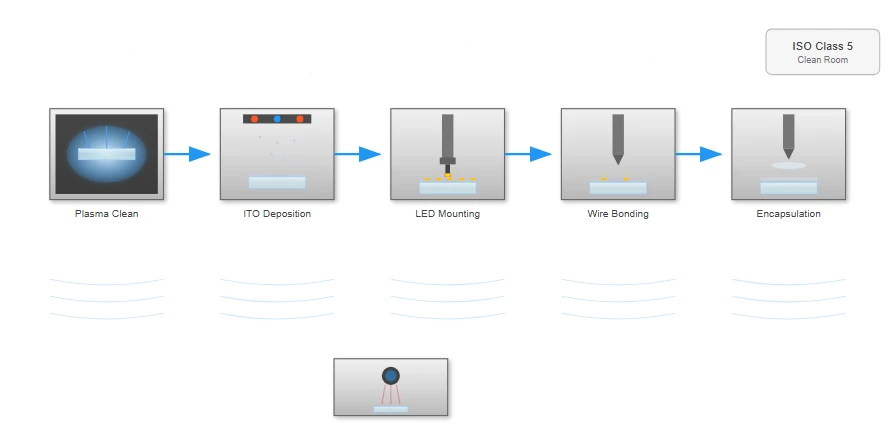

Temiz Oda İmalatı
Çağdaş tesislerde, 0,5 mikrometre veya daha büyük boyuttaki parçacıklar için parçacık sayısı metreküp başına 3.520 parçacıktan düşük olan ISO Sınıf 5 standartları kullanılmaktadır.
Kalite Kontrol Sistemleri
Çoklu kalite kontrol kontrol noktaları, tutarlı optik özellikler sağlamak için otomatik optik inceleme ve spektrofotometrik analizden yararlanır.
Malzeme Karşılaştırması
| Malzeme | Şeffaflık | İletkenlik | Maliyet |
|---|---|---|---|
| İndiyum Kalay Oksit (ITO) | 90-95% | Yüksek | Yüksek |
| Grafen | 95-98% | Çok Yüksek | Çok Yüksek |
| Metal Örgü | 85-90% | Çok Yüksek | Orta |
| Gümüş Nanoteller | 90-92% | Yüksek | Orta-Yüksek |

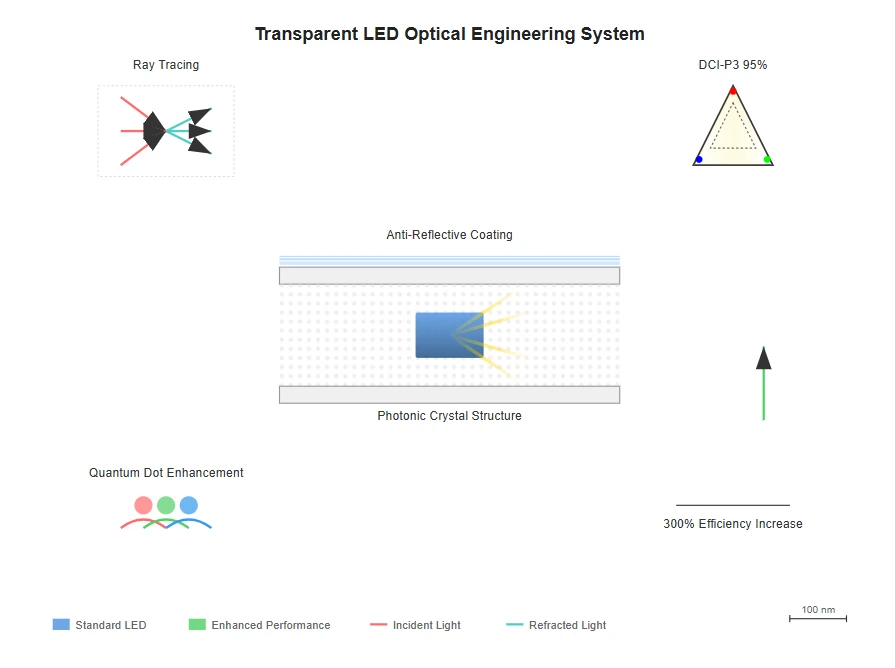

Optik Mühendisliği ve Işık Yönetim Sistemleri
Şeffaf LED ekran sistemlerinin optik tasarımı, hem şeffaflığı hem de ekran performansını optimize etmek için karmaşık modelleme ve simülasyon gerektirir.
Işık Çıkarma Teknikleri
Gelişmiş ışık çıkarma teknikleri, yarı iletken malzemeden üretilen fotonların kaçışını maksimuma çıkararak şeffaf LED ekran görüntülerinin verimliliğini artırır.
Fotonik kristal yapılar ışık çıkarma verimliliğini %300'e kadar artırır
Nanoyapı Mühendisliği
Elektron ışını litografisi veya nanoimprint litografisi yoluyla üretilen fotonik kristal yapılar, toplam iç yansımayı baskılayan periyodik kırılma indisi değişiklikleri yaratır. Bu nanoyapılar, yayılan ışığı görüntüleme alanına yönlendirirken şeffaflığı koruyacak şekilde hassas bir şekilde tasarlanmıştır.
Işın İzleme ve Işık Yayılımı
Işın izleme algoritmaları, Fresnel yansımalarını, soğurma katsayılarını ve saçılma olayını hesaba katarak ışığın birden fazla malzeme arayüzü aracılığıyla yayılmasını hesaplar.
Yansıma Önleyici{0}Kaplamalar
Tipik olarak çok-katmanlı dielektrik yığınlar olan-yansımayı önleyici kaplamaların uygulanması, yüzey yansımalarını arayüz başına %0,5'in altına düşürür.
Renk Yönetimi
Renk yönetimi sistemi, şeffaf alt tabakaların benzersiz spektral özelliklerini hesaba katan gelişmiş kalibrasyon algoritmaları kullanır.
- Kuantum nokta geliştirme filmleri genişletilmiş renk gamı sağlar
- DCI-P3 renk alanının %95'inden fazlasını elde eder
- Yüksek derecede doygun renkler için dar emisyon spektrumları

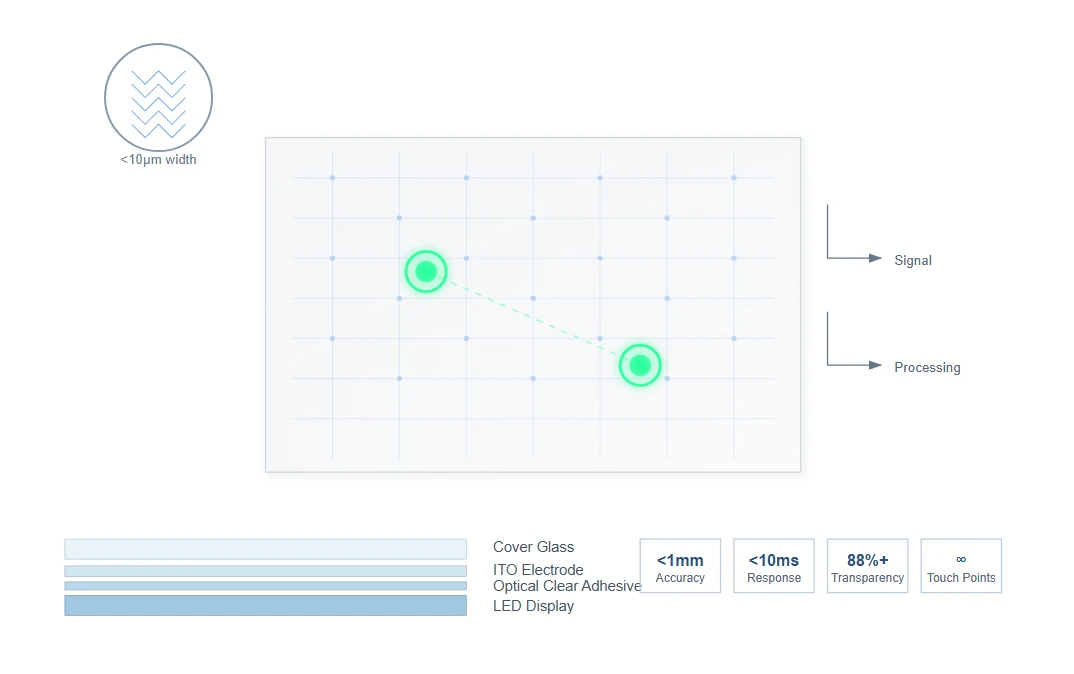

Dokunmatik Entegrasyon Teknolojileri ve Sensör Sistemleri
Dokunma işlevselliğinin şeffaf LED ekran düzeneklerine entegrasyonu, doğru konum tespiti sağlarken optik netliği koruyan özel sensör teknolojilerini gerektirir. Öngörülen kapasitif dokunmatik sistemler, çizgi genişlikleri 10 mikrometrenin altında olan elmas-modelli ITO elektrotları kullanır ve sınırsız eş zamanlı temas noktalarıyla çoklu-dokunma algılamayı desteklerken %88'in üzerinde görsel şeffaflık elde eder.
Sensör elektrotu desenlendirme işlemi, mikron altı çözünürlüklü fotolitografi tekniklerini kullanarak tüm ekran alanı boyunca tutarlı dokunma hassasiyeti sağlar.
Dokunmatik Sistem Performansı
< 1mm
Dokunma Doğruluğu
< 10ms
Tepki Süresi
88%+
Şeffaflık
Sınırsız
Temas Noktaları
Gelişmiş Dokunmatik İşleme Teknolojileri
Sinyal İşleme Algoritmaları
Gelişmiş algoritmalar, kapsamlı veri kümeleri üzerinde eğitilmiş makine öğrenimi modellerini kullanarak kasıtlı dokunma girdileri ile çevresel müdahaleyi birbirinden ayırır.
Avuç İçi Reddetme Sistemleri
Gelişmiş algoritmalar, amaçlanan girdiler ile tesadüfi temaslar arasında ayrım yapmak için temas alanını, basınç dağılımını ve zamansal özellikleri analiz eder.
Zorunlu-Algılama Yetenekleri
Piezoelektrik veya gerinim ölçer sensörleri, alt tabaka malzemesindeki mikroskobik deformasyonları ölçerek şeffaflıktan ödün vermeden basınca- duyarlı girdi sağlar.
Termal Yönetim ve Güvenilirlik Mühendisliği
Etkili termal yönetim, şeffaf LED ekran sistemleri için kritik bir tasarım hususunu temsil eder; çünkü aşırı ısı üretimi hem performansı hem de uzun ömürlülüğü olumsuz etkileyebilir.
Güvenilirlik Testi Protokolleri
Şeffaf LED ekran ürünlerine yönelik güvenilirlik testi protokolleri, yarı iletken cihazlar için JEDEC spesifikasyonları ve görüntüleme sistemleri için IEC standartları dahil olmak üzere sıkı endüstri standartlarını takip eder. Bu kapsamlı test prosedürleri, normal çalışma koşulları altında 100.000 saati aşan minimum çalışma ömrünü garanti eder.
Sıcaklık Döngüsü
Test edilen denekler, çalışma aralığında performans istikrarını sağlamak için -40 dereceden +85 dereceye kadar aşırı sıcaklık döngüsüne maruz kalıyor.
Nem Testi
Yüksek nem koşullarına maruz kalma (85 derecede %85 bağıl nem), nem girişine ve yoğuşma etkilerine karşı direnci değerlendirir.
Mekanik Stres
Titreşim ve şok yükü testi, nakliye ve kurulum koşullarında yapısal bütünlüğü sağlar.
Çevresel Maruziyet
UV radyasyonu ve atmosferik korozyon testleri, dış mekan uygulamalarında{0}uzun vadeli dayanıklılığı doğrular.

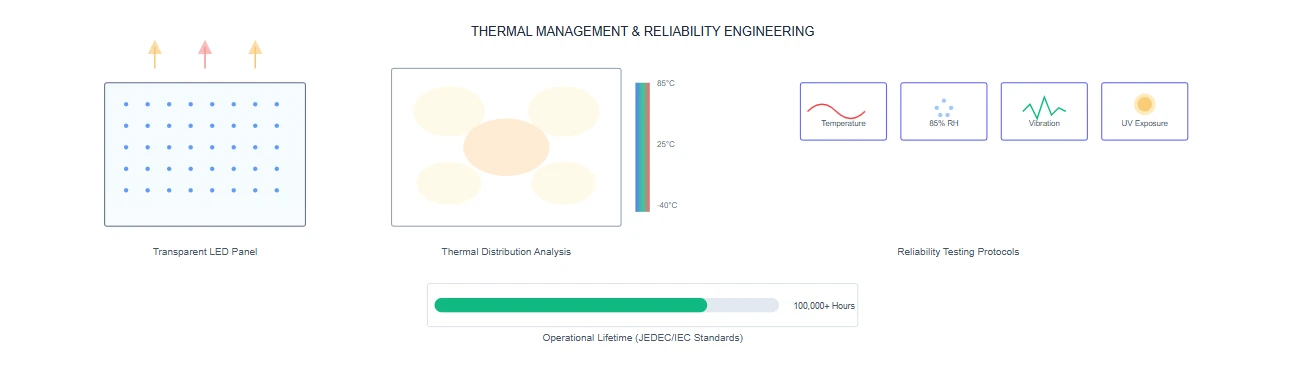

Termal Dağıtım Analizi
Termal görüntüleme, ekran yüzeyindeki ısı modellerini ortaya çıkararak mühendislerin şeffaflığı korurken ısı dağıtım yollarını optimize etmelerine olanak tanır. Gelişmiş termal yönetim sistemleri, eşit sıcaklık dağılımı sağlayarak performansı düşürebilecek veya kullanım ömrünü kısaltabilecek sıcak noktaları önler.
Termal Yönetim Stratejileri
Hesaplamalı Akışkanlar Dinamiği
Gelişmiş termal simülasyon, çeşitli çalışma koşulları altında sıcaklık dağılımlarını tahmin ederek ısı dağıtım stratejilerinin optimizasyonunu sağlar.
Şeffaf Isı Dağıtıcılar
Grafen filmler ve karbon nanotüp dizileri, optik netliği korurken verimli yanal ısı iletimi sağlar ve 1000 W/m·K'yi aşan termal iletkenliğe ulaşır.
Pasif Soğutma Sistemleri
Stratejik olarak konumlandırılmış konveksiyon kanalları, aktif soğutma bileşenlerine ihtiyaç duymadan doğal hava dolaşımını artıran baca efektleri yaratır.
Dinamik Termal Düzenleme
Akıllı kontrol sistemleri, termal sensörlere dayalı olarak güç dağıtımını ayarlar ve değişen yük koşullarında optimum çalışma sıcaklıklarını korur.
Sistem Entegrasyonu ve Kontrol Mimarisi
Kontrol Mimarisi
Kontrol mimarisi, piksel verilerini, güç dağıtımını ve teşhis işlevlerini yöneten dağıtılmış işleme sistemlerini kullanır.
Gerçek zamanlı işleme için sahada-programlanabilir geçit dizileri (FPGA'ler)
Görüntü ölçeklendirme ve renk dönüşümü için gelişmiş algoritmalar
120Hz+ kare hızlarında 8K'ya kadar giriş çözünürlükleri desteği
İletişim Protokolleri
Yüksek-hızlı diferansiyel sinyalizasyon, sistem bileşenleri arasında güvenilir veri iletimi sağlar.
Veri hızları 10 Gbps'yi aşan LVDS veya V-by-One standartları
Veri bütünlüğü için hata düzeltme kodlaması
Yük devretme koruması için yedek veri yolları
Normal koşullar altında bit hata oranları 10^-12'nin altında
Güç Yönetimi
Gelişmiş güç yönetimi, performansı korurken enerji tüketimini optimize eder.
Dinamik arka ışık kontrolü gücü %40'a kadar azaltır
Bağımsız düzenlemeye sahip çoklu voltaj alanları
Farklı görüntüleme bölgeleri üzerinde-ayrıntılı kontrol
Güç izleme ve teşhis yetenekleri
Kalibrasyon ve Kalite Güvence Metodolojileri
Kolorimetrik Kalibrasyon
Profesyonel şeffaf LED ekran kurulumları, birden fazla panelde tek tip görünüm ve zaman içinde tutarlı performans sağlamak için kapsamlı kalibrasyon prosedürleri gerektirir. Kolorimetrik kalibrasyon, her bir ana rengin çoklu gri düzeylerdeki spektral güç dağılımını ölçmek için spektroradyometreler kullanır ve ayrıntılı karakterizasyon profilleri oluşturur.
Kalibrasyon Süreci
1.Spektral güç dağılımı ölçümü
2.Gama düzeltmesi ve beyaz nokta ayarı
3.Renk gamı haritalaması ve kalibrasyonu
4.Ekran yüzeyi boyunca tekdüzelik düzeltmesi
5.Yaşlanma telafisi faktörlerinin uygulanması
6. Kalibrasyon verilerinin saklanması ve uygulanması
Otomatik Kalite Kontrolü
Otomatik kalite kontrol sistemleri, üretim sırasında şeffaf LED ekran panellerindeki kusurları tespit etmek için yapay görme teknolojisini kullanır. Yüksek-çözünürlüklü kameralar birden fazla aydınlatma koşulunda görüntü yakalarken, yapay zeka algoritmaları anormallikleri tespit eder.
Tespit Edilen Kusurlar
- Ölü veya sıkışmış pikseller
- Kirlenme parçacıkları
- Yüzey çizikleri
- Kaplama kusurları
- Elektrot deseni hataları
Muayene Yetenekleri
- %99,9+ kritik hata tespiti
- Mikron-altı çözünürlükte görüntüleme
- Çok-açılı aydınlatma
- Otomatik kusur sınıflandırması
- İstatistiksel süreç kontrolü
Gelecekteki Gelişmeler ve Gelişen Teknolojiler
Şeffaf LED ekran teknolojisinin gelişimi, yeni malzemeler ve üretim süreçlerindeki araştırmalarla ilerlemeye devam ediyor.

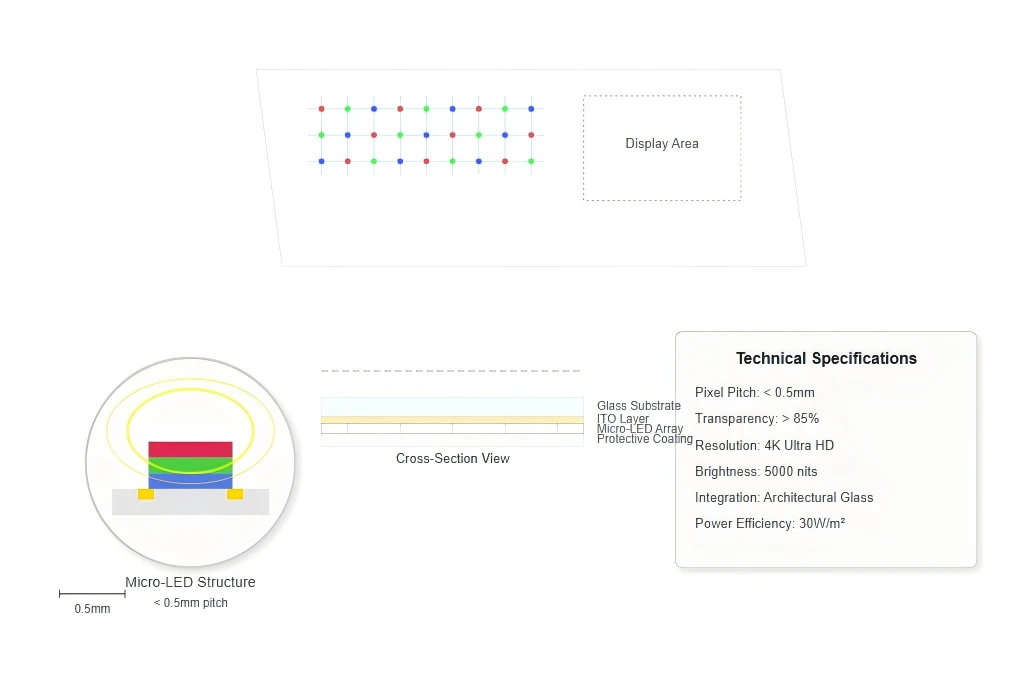

Mikro-LED Dizileri
Ortaya çıkan gelişmeler arasında, yüksek çözünürlüklü görüntüleme özelliklerini korurken mimari camla neredeyse görünmez bir entegrasyon sağlayan, piksel aralığı 0,5 mm'nin altında olan mikro-LED dizileri yer alıyor.

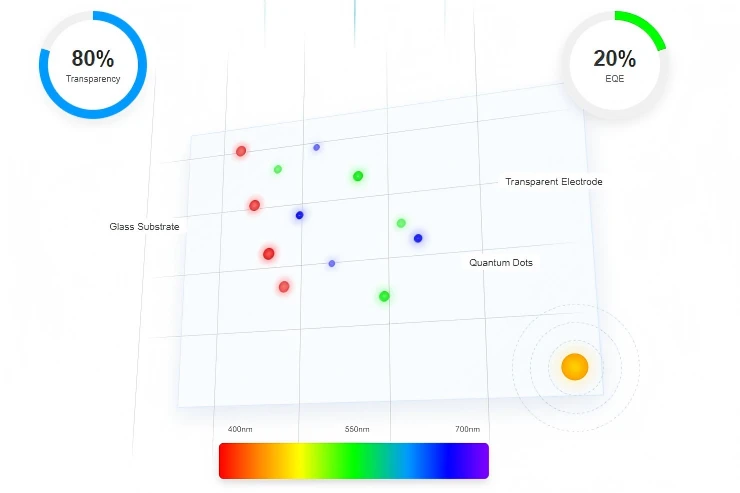

Kuantum Nokta LED'i (QLED)
QLED teknolojisi, şeffaflığı %80'in üzerinde korurken %20'yi aşan harici kuantum verimliliği elde eden laboratuvar gösterileriyle, gelişmiş verimlilik ve renk saflığı vaat ediyor.

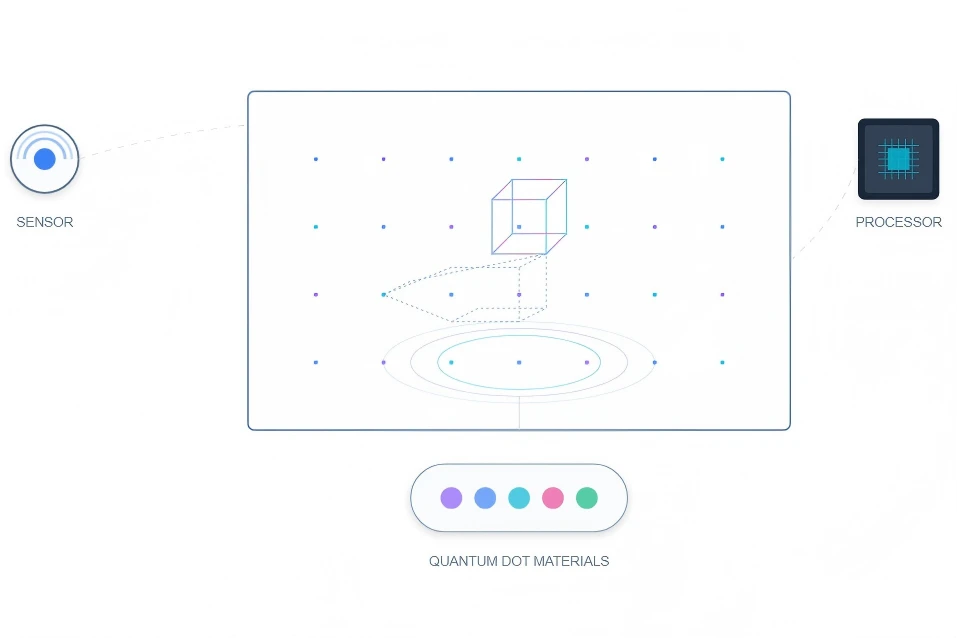

Artırılmış Gerçeklik Entegrasyonu
Artırılmış gerçeklik yeteneklerinin entegrasyonu, ekran işlevselliğini çevresel algılama ve mekansal bilgi işlemle birleştirerek sürükleyici karma gerçeklik deneyimleri yaratıyor.

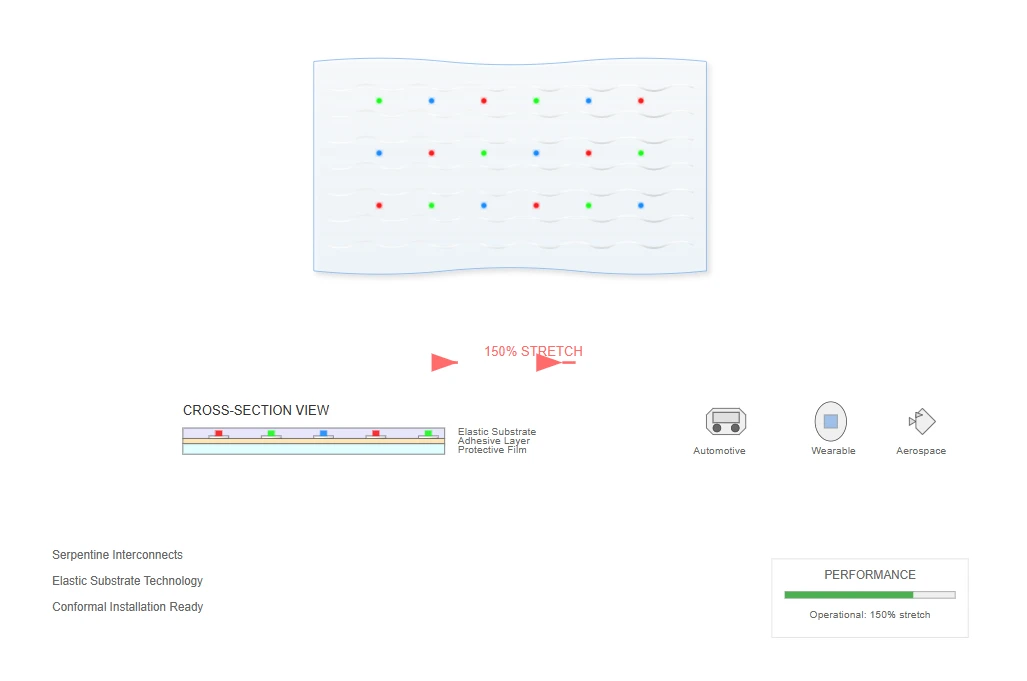

Esnek ve Gerilebilir Ekranlar
Esnek ve gerilebilir şeffaf ekranlara yönelik araştırmalar, kavisli ve uyumlu kurulumlar için yeni uygulama olanaklarının önünü açıyor. Bu yeni-nesil şeffaf LED ekran teknolojileri, elektriksel ve optik işlevselliği korurken mekanik deformasyona uyum sağlayan elastik alt tabakalar ve kıvrımlı ara bağlantılar kullanır.
Prototip gösterimleri, ekranın çalışmasını sürdürürken %150'ye varan esneme oranlarına ulaştı; bu da otomotiv, havacılık ve giyilebilir elektronik alanlarında gelecekteki uygulamalara işaret ediyor.
Anahtar Uygulamalar
Otomotiv ekranları
Giyilebilir teknoloji
Esnek cihazlar
Havacılık arayüzleri
Kavisli mimari
Tıbbi ekipman
