İlk Önce Bilmeniz Gereken Temel Fark

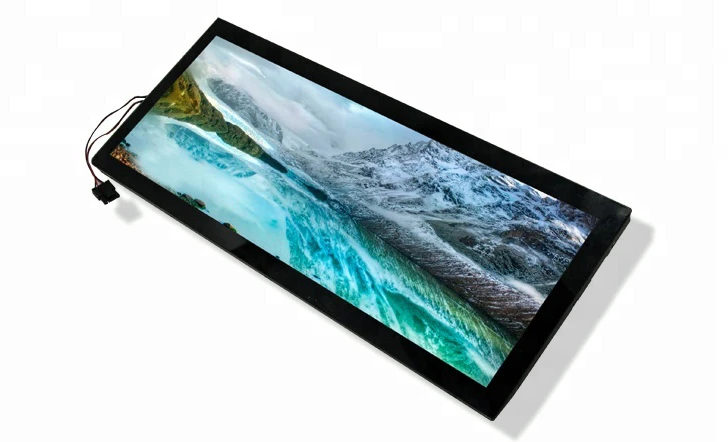

LCD çubuk ekranlar ve LED çubuk ekranlar tamamen farklı şekillerde çalışır. Bunu anladığınızda aralarında seçim yapmak çok daha kolaylaşır.
LCD çubuk ekranlararkadan gelen ışığı kontrol ederek çalışırlar. Bir arka ışık ünitesi var ve sıvı kristal moleküller ışığın geçmesine izin vermek veya onu engellemek için bükülüp dönüyor. Kristallerin kendisi herhangi bir ışık üretmez-aslında renk filtreli panjurlardır.
LED çubuk ekranlarkendi ışıklarını yaratırlar. Minik kırmızı, yeşil ve mavi LED'ler aynı anda hem ışık hem de renk üretir. Her piksel kendi küçük ışık kaynağıdır.
Parlaklık
Parlaklık, ekranın gerçekte nerede çalışacağına karar verir. Bunu şu şekilde ölçeriz:sirke (cd/m²)ve akıllıca kurulum hileleriyle çözemeyeceğiniz zorlu sınırlar vardır.
Kontrollü aydınlatmaya sahip kapalı mekan perakende satışı için en azından350 nit. İçinde bir yerde500-700 aralığıdaha iyi çalışır. Bu ekranı bir pencerenin yanına koyun ve aniden ona bakıyorsunuz.minimum 700, ile1000-1500daha güvenli olmak. Dolaylı güneş alan yarı-açık hava alanları bunu zorluyor2000-3500 nit. Doğrudan güneş ışığı altında tamamen açık havada mı?Minimum 5000 nitve çoğu kurulumcu bunu tavsiye ediyor6000-8000.
LCD 2500 nit civarına ulaşıyorve yalnızca özel-parlaklığa sahip modeller bu noktaya ulaşır. Bu birimler daha kalın-belki %40-60 daha fazla derinlikte çalışır ve daha hızlı tükenir.
LED 800'den başlar ve 10.000 nit'i geçer.
Tam dış mekan LED anlamına gelir.

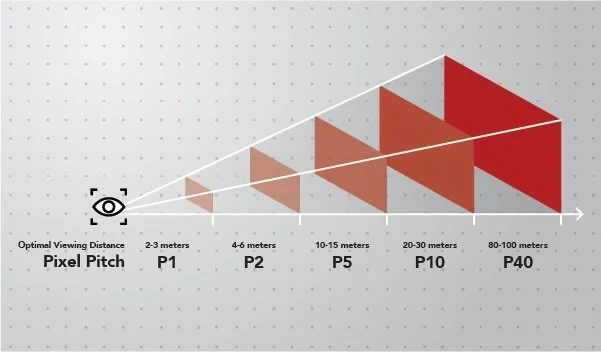

Piksel Yoğunluğu ve İzleme Mesafesi
LCD çubuk ekranlar fabrikadan sabit piksel sayılarıyla gelir. 1920×540 çözünürlükte 37 inçlik bir LCD çubuk ekranı alın. Tutarlı bir sonuç alıyorsunuz60+ ÜFEnerede durduğun önemli değil. Yarım metrede keskin, beş metrede ise gereksiz.
LED çubuk ekranlar piksel yoğunluğunu seçmenizi sağlarpiksel aralığı. Matematik basittir: Metre cinsinden optimum izleme mesafesini elde etmek için piksel aralığınızı milimetre cinsinden alın ve 1,0 ila 1,5 ile çarpın.
P4.0çoğu projenin ulaştığı yer-bu,4-6 metre tatlı noktaalışveriş merkezi kurulumları, havaalanı tabelaları ve perakende mağaza vitrinleri için işe yarar. Gerekirse daha sıkı gidin.P2.02-3 metre mesafeyi idare eder ve kabaca iki katını ödersiniz.P1.2insanların büyük bir LED duvarın yakınında durduğu nadir durumlar için mevcuttur. Maliyetin 5 katı.
İzleyiciler 2 metreden fazla yaklaştığında LCD anlamlıdırve ayrıntılı metin veya grafikler gösteriyorsunuz.İzleme mesafesi 2,5 metreyi aştığında LED kazanırve görsel etki, ince baskıdan daha önemlidir.

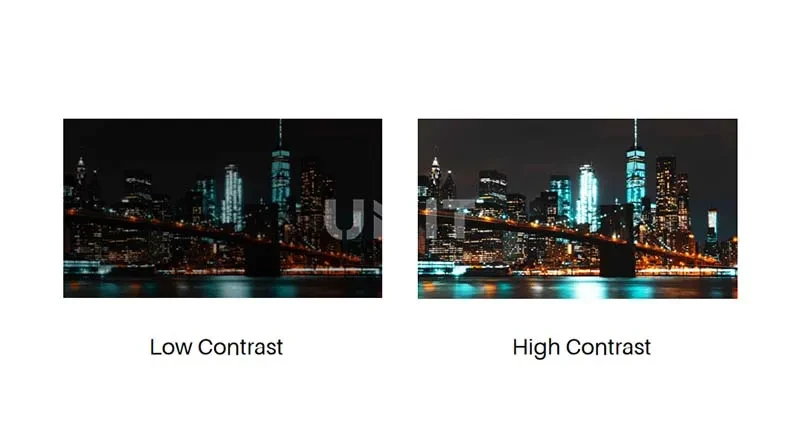

Kontrast Oranı: LED Koyu Arka Planlarda Neden Kazanıyor?
Kontrast oranı, bir ekranın üretebileceği en parlak beyaz ile en koyu siyah arasındaki farkı ölçer.
LCD'nin burada yapısal bir sorunu var. Arka ışık her zaman panelin tamamında çalışır. Siyahı göstermek istediğinizde bu pikseller ışığı tamamen engelleyemez. Gerçek siyah yerine koyu gri elde edersiniz. IPS panelleri genellikle1000:1 ila 1500:1zıtlık. VA panelleri daha iyi performans gösteriyor3000:1 ila 5000:1.
Her LED pikseli tamamen kapanabilir. Akım olmaması ışık olmaması anlamına gelir, yanigerçek siyah. Standart SMD LED paneller vuruldu5000:1 ila 8000:1. COB LED'inin ulaşabileceği-üst düzey10.000:1 ve hatta 100.000:1.
İçeriğinizde koyu arka planlar veya yüksek{0}kontrastlı logolar kullanılıyorsa bu önemlidir. Açık renkli arka plandaki metinleri çoğu kişi fark etmeyecektir.
Renk Performansı
LCD çubuk ekranlar genelliklesRGB'nin %72-100'ü, çalışmak8 bit renk derinliği (16,7 milyon renk)ve başarmakΔE renk doğruluğu 2-5 arası. Tutarlılık onların gücüdür-arka ışık eşit şekilde dağılır, böylece renkler kalibrasyon gerekmeden tüm panelde eşleşir.
LED daha geniş bir gam sunuyor(%90-140 sRGB)ve daha derin renk derinliği(10-16 bit, bir milyarın üzerinde renk). ΔE'nin 3-6 çalıştırdığı ve renklerin modüller arasında eşleşebilmesi için-olağan{-hazır-doğruluk daha kötüdür ve renklerin modüller arasında eşleştirilmesi iş gerektirir. Herhangi bir ciddi LED kurulumu kolorimetre tabanlı kalibrasyonu içerir.
Yenileme Hızı ve Kamera Yakalama
Yenileme hızı, insanlar ekranınızın fotoğrafını çekerken veya filme çekerken gerçek bir endişe kaynağı haline gelir. Bu artık perakende ve kamusal alanlarda sürekli oluyor.
LCD çalışır60Hz standardı120Hz premium modellerde mevcuttur. Bu, insan gözü için iyidir ancak birisi telefonuyla video çektiğinde bant oluşumuna neden olabilir. Ticari LED paneller genellikle çalışır1920Hz - 3840HzBu, akıllı telefon görüntülerinde görünen-tarama çizgisi bozulmalarını ortadan kaldırır.
Bunu kendiniz test etmek ister misiniz?Ekranı telefonunuzun yavaş-hareket moduyla 240 fps hızında kaydedin. Görüntüde kayan yatay siyah çubuklar, yenileme hızının yeterince yüksek olmadığı anlamına gelir.
Panel Teknolojisi

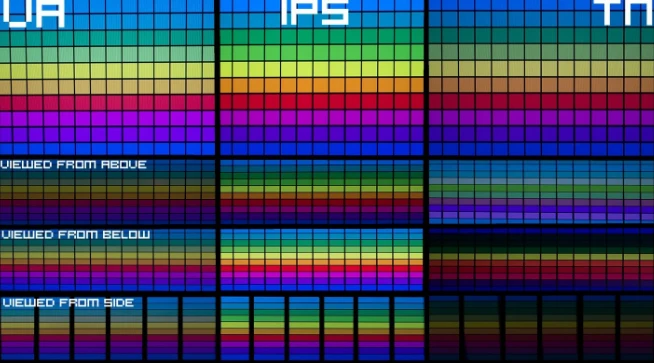

LCD Panel Çeşitleri
IPS (-Düzlemde Geçiş)paneller sana verir178 derece/178 derece görüş açılarımükemmel renk doğruluğu ile. Tepki süresi 8-14 ms'dir ve siyah seviyeleri orta düzeydedir-gerçek siyahlar yerine grimsi siyahlar fark edeceksiniz. Bunlar, farklı açılardan görüntülenen raf kenarı ekranlar ve renk doğruluğunun önemli olduğu menü panoları için iyi çalışır.
VA (Dikey Hizalama)paneller teklif178 derece/160 derece görüş açıları. Dikey performans genellikle aşırı açılarda düşer. Renk doğruluğu iyidir, tepki süresi 4-8 ms ile daha hızlıdır ve siyah seviyeleri IPS'den üstündür. Bunlar, video ağırlıklı içeriklere ve koyu renk şemaları kullanan markalara uygundur.
ADS/AFFS çeşitlerigenişletilmiş sıcaklık toleransına sahip endüstriyel-sınıf seçeneklerdir-30 dereceden +80 dereceye kadar. Yalnızca ulaşım veya ekstrem ortamlar için prime değer.

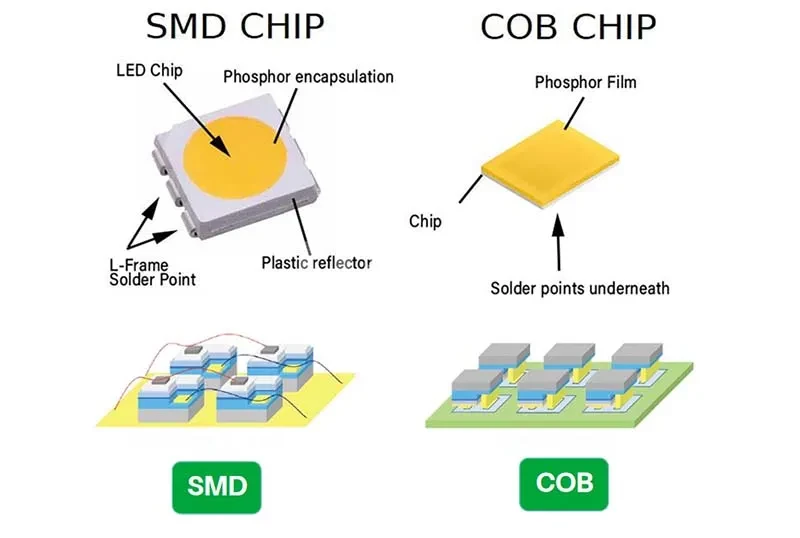

LED Paketleme Teknolojileri
Terminoloji hızla kafa karıştırıcı hale geliyor.
SMD (Yüzey-Montaj Cihazı)iç ve yarı{0}}dış mekan kurulumlarına hakimdir. Üç LED çipi (kırmızı, yeşil, mavi) tek bir brakete monte edilir ve reçineyle kapsüllenir. Piksel aralıkları P1.0 ila P10 arasındadır.
Güvenlik açıkları gerçektir: Açıkta kalan LED yüzeyleri fiziksel olarak hasar görebilir, reçine sınırlarından nem sızabilir ve doğrudan parmak teması bileşenlerin yerinden çıkmasına neden olabilir. İnsanların ekrana dokunabileceği perakende katları ve toplu taşıma istasyonları için bu önemlidir.
COB (Karttaki-Çip-)LED çiplerini doğrudan PCB alt katmanına monte eder ve ardından her şeyi tekdüze bir koruyucu katmanla kaplar. Tüm modül yüzeyi pürüzsüz ve sürekli-daha iyi fiziksel dayanıklılık, nem direnci ve pikseller arasındaki ışığı-emen kaplama sayesinde iyileştirilmiş kontrast sağlar. Maliyetler çalıştırılır%30-50 daha yüksekeşdeğer SMD'den daha fazla.
GOB (Kartonda-Tutkal-)uzlaşma seçeneğidir: montajdan sonra eklenen epoksi kaplamalı standart SMD teknolojisi. COB-daha düşük maliyetle korumayı sever. Uzun süreli UV'ye maruz kalma nedeniyle hafif parlaklık azalması (%5-10) ve potansiyel sararma göreceksiniz.
Yerel ve Kesilmiş Paneller
Çubuk ekran üreticileri panellerini iki şekilde alırlar ve fark, çoğu alıcının düşündüğünden daha önemlidir.
Yerel Bar Panelleri
Bunlar, özellikle ultra-geniş en boy oranları için tasarlanmış üretim maskeleri kullanılarak yapılır. Boyutlar baştan itibaren kasıtlıdır. Tedarikçiler şunu sever:BOE, AUO, Innolux ve CSOTözel uzatılmış-formatlı ürün serileri oluşturun.
Ne elde edersiniz: kenarlara kadar eşit arka ışık dağıtımı, standart cam kalınlığı ile tam yapısal bütünlük, tüm çevre boyunca tutarlı yalıtımlar ve standart çözünürlük modelleri1920×158, 1920×360 veya 1920×540.
Panelleri Kes ve Yeniden Boyutlandır
Bunlar, üretimden sonra fiziksel olarak çubuk boyutlarına kesilen standart 16:9 paneller olarak başlar. 1920×1080 panel birden fazla 1920×270 şerit haline gelebilir.
Kesmek cam katmanlar arasındaki mührü kırar-kenarlardan ışık sızıyor. Kesim hatlarında cam bütünlüğü bozulur, bu da nakliye ve kurulum sırasında daha fazla kırılma anlamına gelir. Orijinal arka ışık tam panel için tasarlanmıştır, bu nedenle kısmi paneller eşit olmayan bir aydınlatma sağlar. Ve bu bozulmuş contalar nemin içeri girmesine izin vererek, zamanla sıvı kristal bozulmasını hızlandırır.
Spot kesim panelleri:gibi standart olmayan-dikey çözünürlükleri arayın158, 203 veya 270 piksel. Gerçek üretici parça numaralarını içeren panel spesifikasyon sayfalarını isteyin. Gerçek yerel paneller, tedarikçi kataloglarında belgelenmiş model numaralarına sahiptir.
Kesilmiş paneller %30-50 daha ucuz çalışır.İndirim var çünkü kalite gerçekten daha düşük.
Gerçek Uygulamalar

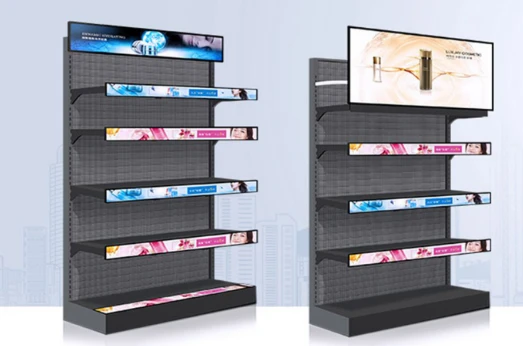

Perakende Rafı-Kenar Teşhirleri
Kontrollü iç mekan aydınlatmasına, çok yakın duran insanlara (bazen ürünlere uzanırken bir metrenin altında) ve çoğunlukla metin ve fiyattan oluşan içeriğe sahipsiniz. Ayrıca muhtemelen bunlardan düzinelerce veya yüzlercesini piyasaya sürüyorsunuz.
LCD burada kazanıyor ve pek de yakın değil.Kimse raf kenarından 4 metre uzakta durmuyor. İzleyicileriniz yakındadır; bu, LCD'nin sağladığı piksel yoğunluğuna gerçekten ihtiyacınız olduğu anlamına gelir. LCD'nin alt piksel oluşturmayı işleme şekli nedeniyle metin net görünüyor. Ve 2 yerine 200 adet satın aldığınızda LCD ile LED arasındaki fiyat farkı gerçekten artıyor.
İnce profil de yardımcı olur. Çoğu raf-kenarı montaj rayları LCD boyutları dikkate alınarak tasarlanmıştır, dolayısıyla donanımla mücadele etmezsiniz.
İçinde bir şeyIPS panellerle 500-700 nit aralığıiyi çalışıyor. VA, herkes aynı yönden yaklaştığında işe yarar, ancak insanlar nadiren bu şekilde alışveriş yapar. Yerel paneller aldığınızdan ve boyut açısından-genelde baktığınız23-42 inç aralığı.
Ulaşım Bilgi Ekranları
Trenler, otobüsler, havaalanları. Çevre, insanların bir şeyler bozuluncaya kadar düşünemeyeceği kadar sert. Sürekli titreşim. Tüketici elektroniğini öldürecek sıcaklık dalgalanmaları. Ve bu şeyler günde 18+ saat çalışıyor.
Sertifika gereklilikleri temel olarak bu kararı sizin için verir.Demiryolu endüstrisi EN50155'e sahiptir, otomotivin E-Mark sertifikasına ihtiyacı vardır ve LCD'ye yönelik onay yolları olgunlaşmış ve iyi-belgelendirilmiştir. Ulaşım için LED sertifikası? Hala yetişiyorum.
Evrak işlerinin ötesinde, endüstriyel LCD montaj sistemleri onlarca yıldır kanıtlanmış titreşim direncine sahiptir. Araçlara ekran yerleştirirken ağırlık da önemlidir. İnsanlar birbirlerine nispeten yakın oturdukları veya ayakta durdukları için LCD'nin çözünürlük avantajını boşa harcamamış olursunuz.
En az-20 dereceden +60 dereceye kadar. Titreşim özellikleri gösterilmelidirMinimum 1G sürekli tolerans, ideal olarak 3G şok direncine sahiptir. Etrafındaki parlaklık700-1000 nitpencerelerden gelen parlamayı yönetir.

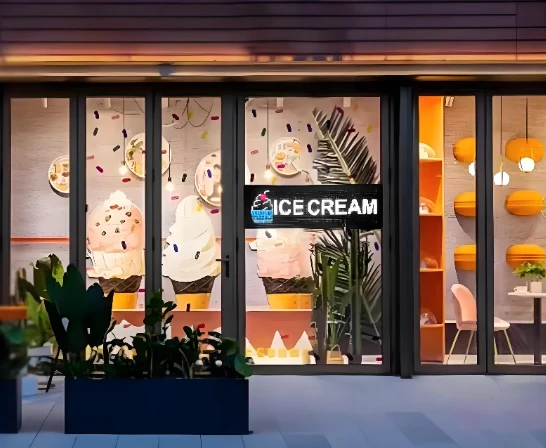

Açık Hava Mağazası ve Vitrin Teşhirleri
Güneş ışığı her şeyi değiştirir. konuşuyoruz100.000 lüksaçık bir günde ekranınıza vurmak. LCD fiziksel olarak burada rekabet edemez.
LED dış mekandaki tek gerçek seçenektir.Doğrudan güneş ışığına karşı koymak için 5000-8000 nit'e ihtiyacınız var ve bu, LCD'nin sağlayabileceği bir şey değil. Hava koşullarına dayanıklılık da önemlidir çünkü isteyeceksinizIP65 veya daha iyisiön yüzeyde. Daha uzun izleme mesafeleri (caddenin karşısındaki insanlar, geçen arabalar), LCD'nin piksel yoğunluğu için zaten fazla ödeme yapacağınız anlamına gelir.
Birlikte gitP3-P6 piksel aralığıTipik izleyicinizin ne kadar uzakta durduğuna bağlı olarak. Aldığınızdan emin olun3840Hz yenilemebu yüzden sosyal medyada iyi fotoğraf çekiyor. Çalışma sıcaklığı aralığı, yerel ikliminizin gerektirdiği koşulları karşılamalıdır.

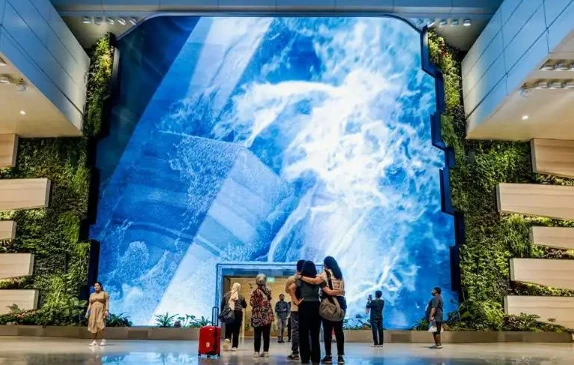

Büyük-Ölçekli İç Mekan Kurulumları
Alışveriş merkezleri, havaalanları, kongre merkezleri, kurumsal lobiler. Yüksek tavanlı, 20 metre uzakta olabilecek seyircilere sahip büyük alanlar.
Kusursuz faktör burada LCD'yi öldüren şeydir.Bulabileceğiniz en büyük LCD panel yaklaşık 88 inçtir. Daha uzun süre gitmek ister misin? Panelleri birbirine döşüyorsunuz ve bu çerçeveler görünüyor. Tasarımcılar çerçeveleri estetiğe dahil etmeye çalışıyor.
LED modülleri sorunsuz bir şekilde birbirine kilitlenir.30 metrelik sürekli ekran ister misiniz? LED bunu hallediyor. Bir sütunun etrafını saran kavisli kurulum mu? LED bunu hallediyor. Bu alanlardaki izleme mesafeleri, zaten LED'in en tatlı noktası olan P2,5-P4 piksel aralığıyla mükemmel bir şekilde hizalanıyor.
Premium kurulumlar içinP2.5iyi çalışıyor. Standart ticari işler gayet iyiP3-P4. Parlaklık alana bağlıdır ancak genellikle800-1500 nitçoğu iç mekan senaryosunu kapsar. Kesinlikle önden-erişim modülü tasarımı edinin çünkü eninde sonunda birisinin bu şeye bakım yapması gerekecek ve ekranın arkasına erişmek için neden alışveriş merkezinin bir bölümünü kapatmanız gerektiğini açıklamak istemezsiniz.

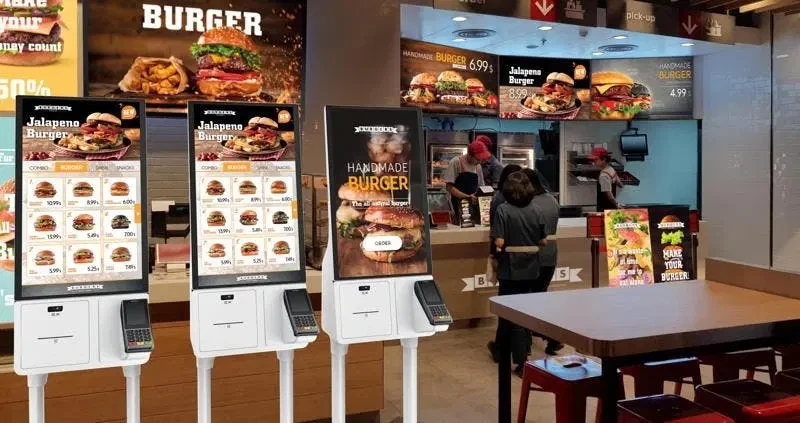

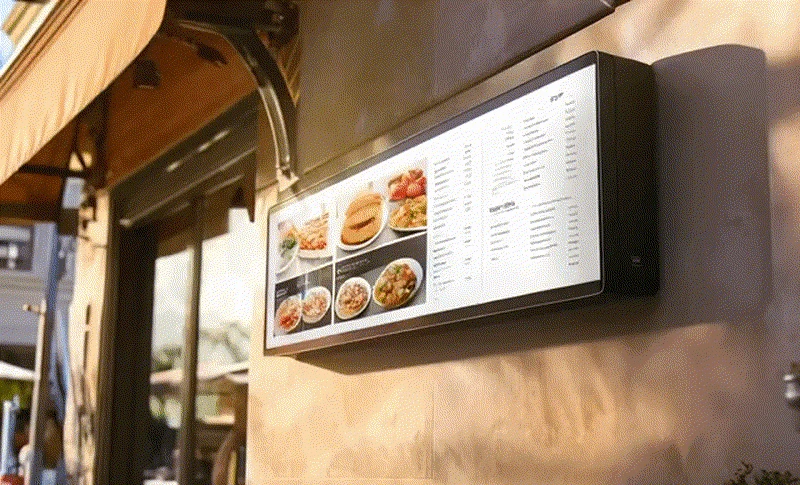

Restoran ve QSR Menü Panoları
Burada bütçe önemli. Restoran marjları zayıf ve işletme sahipleri her ekipman satın alımını dikkatle inceliyor.
İçerik çoğunlukla metinlerden oluşuyor ve ara sıra yemek fotoğrafları da sunuluyor.LCD metni güzel bir şekilde işler.İzleme mesafesi genellikle her iki teknolojinin de teknik olarak iyi çalıştığı 1,5-4 metre aralığındadır, ancak LCD'nin satın alma ve çalıştırma maliyeti önemli ölçüde daha düşüktür.
Dikkate alınması gereken bir nokta: mutfaklar yağ ve buhar üretir. Yemek alanında bile bu şeyler taşınıyor. Ekranın üzerinde bir çeşit koruyucu cam istiyorsunuz. Temperli cam kaplama standarttır. Self-servis siparişi veriyorsanız,PCAP dokunmatik özelliğiMaliyete belki %15-20 oranında katkıda bulunur ancak yeni işlevselliklerin önünü açar.
Etrafındaki parlaklık500-700 nitTipik restoran aydınlatmasını yönetir.Ön yüzeyde IP54isteğe bağlı değil zorunlu olarak kabul edilmelidir.
Uzun-Dönem Maliyet Konuları
Ön maliyet yalnızca başlangıçtır. Aşağıda kaba bir karşılaştırma var. Sonuçlar elektrik oranlarına, kullanım düzenlerine ve herhangi bir şeyin bozulup bozulmamasına bağlı olarak değişecektir.
LCD çubuk ekranı için (37 inç eşdeğeri):satın alma sürüyor$40012 saatlik günlük çalışmadaki güç, oranlara bağlı olarak yılda 8 dolar olabilir, bakım için yılda yaklaşık 40 dolar ayrılır ve 4. yıl civarında arka ışığın değiştirilmesi 150 dolar kadar daha ekler.Beş yılda yaklaşık 800 dolar.
P2.5'teki eşdeğer görüntüleme alanına sahip bir LED çubuk ekranı için:satın alma etrafta dolaşıyor$900, aynı koşullar altında enerji biraz daha pahalı, belki de yıllık 13 dolar. LED daha dayanıklı olduğundan bakım rezervleri daha düşük olabilir. Yeterli kalitede satın alınırsa genellikle beş yıl içinde modül değişimine gerek kalmaz.Toplamda 1.050-1.100 dolar civarında bir yerde.
LED, beş yıl boyunca LCD'den yaklaşık %35 daha fazla çalışırtipik iç mekan senaryolarında.
Matematik farklı durumlara göre değişir. Daha uzun dağıtımlar LED-LCD arka ışıklarının zayıflamasını 5. yıldan sonra daha hızlı gerçekleştirirken, LED 8. yıla kadar %70+ parlaklığını korur. Dış mekan kurulumları, yüksek-parlaklıktaki LCD modellerini $800+ $800+'ya iter ve daha kötü bir ömür sunarak LED'in maliyetini-eşdeğer veya daha ucuz hale getirir. Büyük kusursuz kurulumlar, LCD ile karmaşık çerçeve hizalaması gerektirir ve LED'in daha basit montajı, işçilik maliyetlerini boşluğu kapatacak kadar azaltır.
Satın Alırken Neler Sorulmalı?
LCD Çubuk Ekranlar için
Panelin kendisiyle başlayın. Bilmek istiyorsunbunu gerçekten kim yaptı (BOE, AUO, Innolux)ve spesifik model numarası. Bu önemlidir çünkü standart bir ekrandan kesilmiş bir şey yerine yerel bir panel aldığınızı nasıl doğruladığınızdır. Kesilmiş paneller bir nedenden dolayı daha ucuzdur.
Parlaklık özellikleri yanıltıcı olabilir. Bazı üreticiler panelin en parlak yerini ölçer, bazıları ise tüm yüzeyin ortalamasını verir.Hangi yöntemi kullandıklarını sorun.700 nit'lik bir merkez ölçümü köşelerde yalnızca 550 nit olabilir.
Alarka ışık türüKenardan-aydınlatma ve doğrudan-aydınlatmanın farklı tekdüzelik özelliklerine sahip olması nedeniyle yazılı olarak.Renk gamısRGB'nin yüzdesi veya gerçekten doğrulayabileceğiniz başka bir standart olarak belirtilmelidir. Cevap olarak sadece "iyi renk üretimi"ni kabul etmeyin.
Operasyonel şeyler de önemlidir:sıcaklık aralığı, MTBF rakamları, garanti tam olarak neyi kapsıyor (yalnızca paneller? arka ışık? güç kaynağı?). Kurulum donanımınızı tasarlamadan önce montaj arayüzü boyutlarını bildiğinizden emin olun.
LED Çubuk Ekranlar için
LED kalitesi büyük ölçüde farklılık gösterir veçip üreticisibu senin ilk ipucun.Ulus Yıldızı, Kral Işığı, Cree, Nichiagörmek isteyeceğiniz isimler. Genel "yüksek-kaliteli LED" hiçbir şey ifade etmez.
Piksel aralığına ilişkin teknik özellikler sayfasına güvenmeyin.Fabrika denetimi yapıyorsanız kumpas getirin.
Yenileme hızını kendiniz doğrulamak kolaydır. Telefonunuzu çıkarın, 240 fps'de-ağır çekim videoya geçin ve ekranı kaydedin. Görüntüde kayan siyah çubuklar, yenileme hızının iddia ettikleri gibi olmadığı anlamına geliyor. Bu işlem 30 saniye sürer ve müşterileri kötü satın alımlardan kurtarır.
Parlaklık ölçümleri üreticilerin yaratıcı olduğu başka bir alandır. Ciddi para harcıyorsanızmuayeneye kalibre edilmiş bir ölçüm cihazı getirin. Aslında 4500 nit sağlayan 6000 nit değerindeki bir ekran, onu doğrudan güneş ışığında kesmeyecektir.
Belirlenmesi gereken daha az belirgin bazı şeyler:renk kalibrasyonuteslimata dahil mi yoksa ekstra bir ücret mi? ne vardüzlük toleransımodüller arasında? (Görünür dikişler genellikle tam olarak aynı hizada oturmayan modüllerden gelir.) Ne kadar süre garanti ederler?yedek modül kullanılabilirliği? Minimum beş yıl, çünkü tamir edemeyeceğiniz bir ekran bir sorumluluktur. Ve alölü piksel politikasıyazılı olarak yalnızca "endüstri standardında kabul edilebilir oran" değil, gerçek rakamlarla.
Peki Hangisi?
LCD aşağıdaki durumlarda daha iyi çalışır:1,5 metrenin altında yakından görüntüleme, metin-yoğun içerik, standart iç mekan aydınlatması, bütçe-bilinçli projeler, toplam uzunluğu 3 metrenin altında kurulumlar, dokunmatik-etkin uygulamalar ve titreşim endişesi olan ulaşım ortamları.
LED şu durumlarda daha anlamlıdır:3 metreyi aşan izleme mesafeleri, baskın video içeriği, yüksek ortam ışığına sahip ortamlar, her türlü yarı-dış mekan veya dış mekan uygulaması, birinci sınıf marka sunumları, 5 metreyi aşan kesintisiz koşular, 5 yıldan sonra planlanmış 7/24 çalışma ve kavisli veya mimari açıdan yaratıcı kurulumlar.
Standart iç mekan aydınlatmasıyla 1,5-3 metrelik görüş aralığı her iki yönde de olabilir. Diğer faktörlere bakın. Belirli bir proje için hangi avantajların önemli olduğunu sayın.Eşitliğe yakın olduğunda LCD genellikle maliyet açısından kazanırKesintisiz uzunluk, dış mekan parlaklığı veya video etkisi özellikle gerekli olmadığı sürece.
