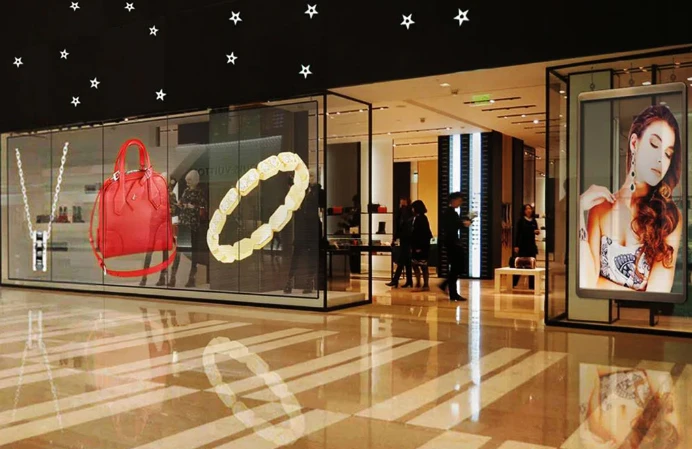

Ağırlık, bütçeden daha fazla projeyi öldürür.
Şeffaf ekranların ağırlığı3-12 kg/m²ve koşmak10 mm kalınlık. Dolaplı geleneksel ekranların ağırlığı30-50 kg/m²ve ölç50-150mm derinlik. Orijinal pencereleri olan bir miras binası, genellikle miras listelerini yok edecek çelik takviye olmadan geleneksel LED ağırlığını destekleyemez. Şeffaf ekranlar herhangi bir yapısal çalışma gerektirmeden doğrudan iç cam yüzeylere monte edilir. Kurulum aylar yerine günler alır.
500 cam vitrinli bir perakende zinciri, bina yapılarına dokunmadan tüm ağ boyunca şeffaf ekranlar açtı. Aynısını geleneksel ekranlarla denemek, her yerde özel yapısal mühendislik gerektirir-bu, çoğu teklifi nihai bütçe onayına ulaşmadan sonlandıran bir proje kapsamıdır.
Aslında Neyi Karşılaştırıyoruz
Onlarca yıldır geleneksel LED ekranlar her yerdeydi-stadyum skorbordlarında, perakende tabelalarında. İyi çalıştılar: parlak, doğru renkler, güvenilir. Ancak kimsenin çözemeyeceği bir ödünleşimle geldiler: her ekran temelde bir duvardı. Işık engellendi, görüş engellendi, yer kaplandı.
Şeffaf LED bu denklemi tersine çevirir. Tamamen farklı ürün kategorisi.
Perakende uygulaması şu anda büyümenin çoğunu sağlayan şey. Vitrinler her zaman birinci sınıf gayrimenkul olmuştur. Ürünleri göstermek ve aynı anda promosyonlar yürütmek istiyorsunuz. Geleneksel LED, ekranı veya pencereyi-seçim yapmaya zorlar. Şeffaf LED bu seçeneği tamamen ortadan kaldırır. Müşteriler promosyon içeriğini ve ürünleri aynı anda görürler. Nike ve Zara'nın amiral gemisi lokasyonları bunu erkenden anladı. Bu tek kullanımlık durum, şeffaf LED'in neden beş yıl içinde niş bir meraktan ciddi bir ticari değerlendirmeye dönüştüğünü açıklıyor.
Nasıl İnşa Edilirler?
Geleneksel ekranlar tek bir şeye öncelik verir: Belirli bir alana mümkün olduğu kadar çok piksel sığdırmak. LED çipleri-isterSMD (Yüzeye Montaj Cihazı), COB (Gemide Çip)veya daha yaşlıDIP (İkili-Sıralı Paket)biçimi-PCB alt katmanlarına sıkıca paketlenir. Siyah bir maske veya epoksi kaplama, ortam ışığını emmek ve kontrastı artırmak için her şeyi kaplar.
Sonuçlar kendileri için konuşuyor. COB panelleri yukarıdaki kontrast oranlarına ulaştı20,000:1. Piksel aralıkları şu kadar iyi gider:P0,6mm4K ve 8K ekranlar için. Dış üniteler itilir10.000 nit.
Ancak geleneksel LED ekranlar, içinden geçen ışığın %100'ünü engeller. Bunlar dijital duvarlardır. Etki açısından harika, arkasını görmeniz gereken her şey için berbat.

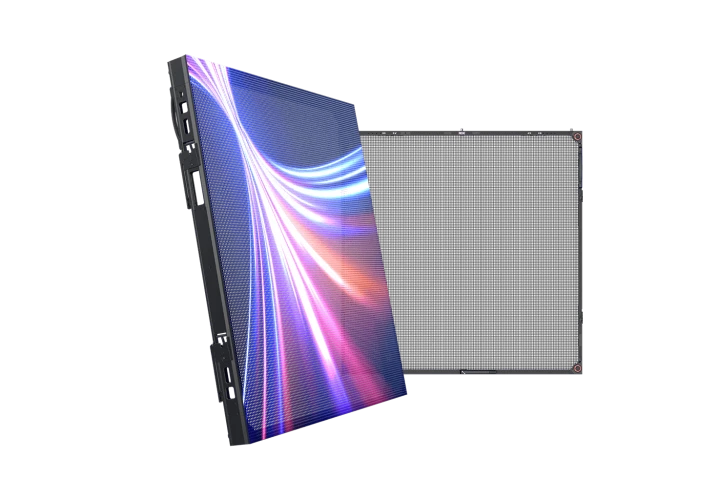

Şeffaf ekranlar karşı uçtan başlar. Piksel sayısını en üst düzeye çıkarmak yerine, görüntü kalitesini kabul edilebilir düzeyde tutarken ışığın geçmesine izin verecek şekilde tasarlandılar. Üç ana yaklaşım mevcuttur.Şerit{0}}tabanlı tasarımlarLED çiplerini aralarında boşluk olacak şekilde dar alüminyum veya PCB şeritlerin üzerine yerleştirin-ışık boşluklardan geçerek boşluğa bağlı olarak %60-90 şeffaflığa ulaşır.Film-tabanlı versiyonlarMikro-LED'leri doğrudan mevcut cama yapışan ultra-ince şeffaf alt tabakalara (yaklaşık 4 mm kalınlığında, 3-6 kg/m² ağırlığında) yerleştirin.Cam-entegre tasarımlarLED elemanlarını çift cam katmanları arasına sıkıştırarak mimari camı bir ekran yüzeyine dönüştürüyor.
Şeritler arasında daha fazla boşluk olması, daha fazla ışığın geçmesi ancak metrekare başına daha az piksel anlamına gelir. Her şeffaf ekran bu iki şey arasında bir uzlaşmadır.

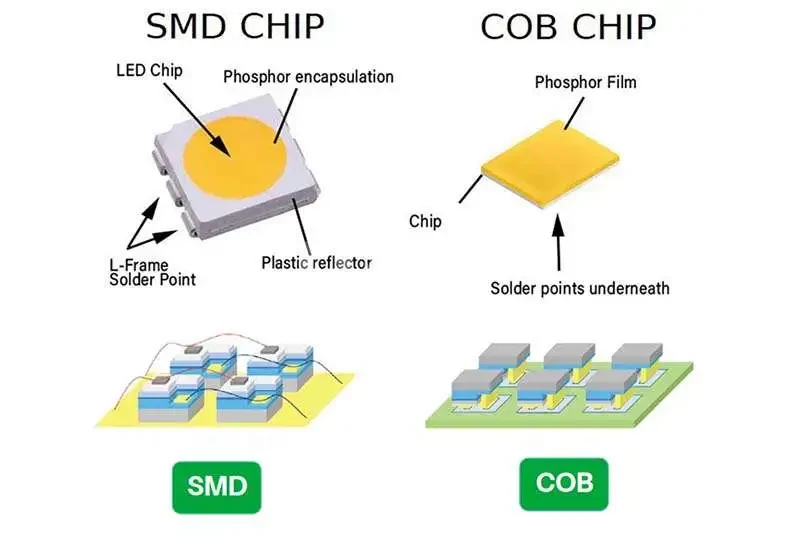

LED Ambalaj Çeşitleri
SMD-Yüzeye Montaj CihazıOnlarca yıldır buralardayız. PCB'lere lehimlenen küçük plastik muhafazalardaki bireysel çipler. Teknoloji basittir ve bu da tam olarak onun avantajıdır. Tedarik zincirleri olgunlaştı, teknisyenler onunla nasıl çalışılacağını biliyor ve tek bir LED öldüğünde tüm modülü değiştirmeden değiştirilebilir. Bu, en kanıtlanmış ve güvenilir LED teknolojisidir: son teknoloji değildir, sürekli işlevseldir, bakımı-uygundur. Kontrast ortalıkta oturuyor1,200-1,800:1. Çoğu ünite yaklaşık olarak dayanır50.000 saatparlaklık gözle görülür şekilde düşmeden önce. P1.2 veya daha kaba olan herhangi bir şey için SMD, iyi bir nedenden dolayı varsayılan seçim olmaya devam ediyor.
ÇOBişlerin ilginç-ve pahalı hale geldiği yer burasıdır. Chip on Board, bireysel plastik muhafazaları tamamen atlar. Birden fazla LED çipi doğrudan alt tabakaya monte ediliyor ve ardından tek bir reçine katmanıyla kaplanıyor. Mühendislik avantajları buradan itibaren kademe kademe artıyor: ısı kabaca 3 kat daha iyi dağılıyor (sıcaklığı hapseden plastik muhafaza yok), kontrast atlıyor20,000:1(bu birleşik yüzey, ortam ışığını daha etkili bir şekilde emer) ve kullanım ömrü,100.000 saat. P1.0'ın altındaki ultra-ince aralıklar için geçerli tek seçenek budur. Takas: Bir şey arızalandığında tüm modülün değiştirilmesi gerekirOlay başına 200-300$. Ve ön maliyet önemli ölçüde daha yüksektir. Teknoloji, yayın stüdyolarına ve{2}} üst düzey kurumsal ortamlara uygundur. Bir otel lobisi için aşırı yatırımı temsil eder.

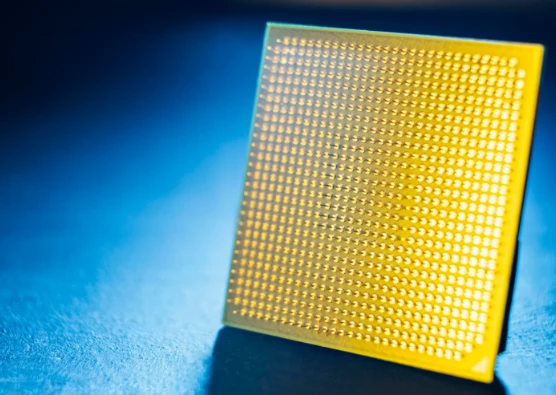

Sonra varGOB-Koruyucu kaplamalı SMD. Gemiye yapıştırın. Temel teknoloji aynı, ancak LED yüzeyini kaplayan bir optik yapıştırıcı katmanı var. Bu, SMD'nin onarım ekonomisini korurken fiziksel temasa ve neme karşı daha iyi dayanıklılık sağlar. Bazı entegratörler, trafiğin yüksek- olduğu perakende ortamları için bunu şiddetle tavsiye ediyor. Diğerleri çoğu uygulama için bunun gereksiz olduğunu düşünüyor. Sonuçlar belirli kullanım durumlarına bağlı olarak değişiklik gösterir.
Çoğu şeffaf ekran, değiştirilmiş şerit-tabanlı SMD montajı veya özel şeffaf alt tabakalar kullanır. Bazı premium modeller COB-şeffaf hibrit yaklaşımları kullanır.
Aslında Önemli Olan Özellikler (Ve Önemsiz Olanlar)
Tüm özellikler eşit ilgiyi hak etmez.
Şeffaflık
Şeffaflık aralıkları%50 ila %95konfigürasyona bağlı olarak şeffaf ekranlarda. Geleneksel %0'da bulunur-bu, onların çalışma şeklinin temelini oluşturur. Daha kalın piksel aralıkları, LED şeritler arasında daha fazla boşluk olması ve daha fazla ışığın geçmesi anlamına gelir. P9.26'ya geçtiğinizde %80 şeffaflığın ötesine geçersiniz, ancak bu noktada yalnızca caddenin karşısından görülen bina cephelerinin büyük-ölçekli görüntülemesine-uygun olursunuz.
Çözünürlük
Çözünürlük geleneksel LED'in net kazancıdır. COB şu kadar iyi gidiyorP0.4. Standart SMD geleneksel ekranlar dibe vuruyorP1.0-P1.2. Şeffaf ekranlar şu anda maksimuma ulaşıyorP2.6. Çoğu AV entegratörü hızlı bir hesaplama kullanır: metre cinsinden minimum rahat izleme mesafesini elde etmek için piksel aralığını (mm cinsinden) 0,3'e bölün. Yani bir P3.9 şeffaf ekranın pikselleşmenin kaybolması için yaklaşık 13 metreye ihtiyacı vardır. P1.2 geleneksel ekranı yalnızca 4 metre uzaktan keskin görünür.
Parlaklık
İç mekan kullanımı için şeffaf LED genellikle çıkış sağlar800-2.500 nit. Geleneksel iç mekan ekranları çalışıyor600-1.500 nit-çok şeffaf olmanın aslında birçok kurulumda avantajı var. Vitrinlerin daha fazla etkiye ihtiyacı var: genellikle şeffaf ekranlar çalışır4.000-5.500 nit. Doğrudan güneş ışığı, gelenekselin hâlâ hakim olduğu yerde-bunun önünü açıyorlar5.000-10.000 nitcamın arkasındaki şeffaf ekranlar ise 6.000 nit'in altında mücadele ediyor.
Kontrast ve Renk
Burada kontrast ve renk-geleneksel LED hakimdir ve bu değişmeyecek. Siyah maske tasarımı ortam ışığını emerek daha derin siyahlar üretir. COB teknolojisi, laboratuvarda-ölçülen kontrast oranlarını yukarıda yayınlıyor20,000:1. Geleneksel ekranlar siyahı gösterirken, şeffaf ekranlar arkalarında ne varsa gösterir. Konferans odası, otopark, gün ışığı. Hiçbir mühendislik bunu düzeltemez-; ışığın geçmesine izin vermenin doğasında vardır.

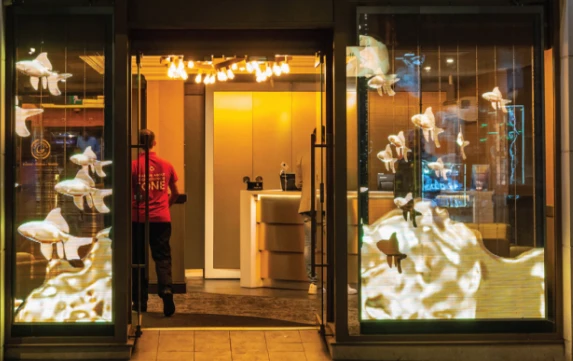

Gerçekte Ne Ödeyeceksiniz
Bunlar FOB Shenzhen fiyatlarıdır-Kuzey Amerika veya Avrupa'daki iniş maliyeti genellikle %15-25 eklenir. Fiyatlar dalgalanıyor; LED çip maliyetleri 1. Çeyrek ile 3. Çeyrek arasında yaklaşık %12 düştü3 2024.
Şeffaf LED
Giriş-seviyesi-yayıcı paneller çalışır$580-950/m². Orta-ön menzil-yayma-çoğu ticari kurulumun bulunduğu yer-$1,100-2,400/m². Şeffaf film LED'i geçerli$1,150-2,800/m². Holografik şeffaf ekranlar itiliyor$1,400-3,200/m².
Geleneksel LED
Dış Mekan SMD (P4-P10) en ucuzudur$150-400/m². İç mekan SMD (P1.5-P3) çalışır$300-800/m². İnce-perdeli COB (P0.9-P1.2) vuruşları$1,000-2,500/m². Ultra-hassas COB (P0,6 ve altı) şuradan başlar:$3,000+/m².
Kurulumşeffaf LED için genellikle m² başına 200-500 ABD Doları tutarında bir ücret alınır; bu, mevcut camın üzerine kolay montaj anlamına gelir. Geleneksel LED kurulumu, yapısal gereksinimleri de hesaba kattığınızda 500-2.000 ABD Doları/m² tutarındadır. Başlangıçta bahsettiğimiz ağırlık farkının bütçede ortaya çıktığı yer burasıdır.
Yıllık enerji maliyetlerigünde 12 saat çalışan 100 m²'lik bir kurulumda: şeffaf için yaklaşık 3.000 ABD Doları{10}}4.500 ABD Doları, geleneksel için 5.000-7.500 ABD Doları. Şeffaf ekranlar %30-40 daha az güç çeker, metrekare başına daha az LED çipi kullanır, aktif havalandırma yerine pasif soğutma sağlar.
İçerik oluşturmainsanların unuttuğu başka bir değişken ekler. Şeffaf ekranlar, şeffaf arka planlar-siyah alanların şeffaf olarak görünmesi için tasarlanmış içeriğe ihtiyaç duyar.
Kurulum ve Bakım Gerçeği
Şeffaf LED ekranlar, yapıştırıcı, manyetik sistemler veya mekanik klipsler kullanılarak doğrudan cam yüzeylere monte edilir. Çoğu uygulama için çelik yapı yoktur. Zaman çizelgesi: günlerden haftalara.
Geleneksel LED ekranlar, özel destek yapılarına, ağırlık yükleme hesaplamalarına, dış mekan için rüzgar yükü analizine ve inşaat izinlerine sıklıkla ihtiyaç duyar. Zaman çizelgesi: haftalardan aylara.
Bakım da farklı şekilde çalışır. Şeffaf ekranlar modüler şerit/panel değişimini kullanır. Bileşenler tek-teknisyen servisi için yeterince hafiftir. Geleneksel SMD ekranlar ayrı ayrı LED değişimine izin verir ancak olay başına {-10$-15$ tutarında hassas lehimleme yapabilen yetenekli teknisyenlere ihtiyaç vardır. Geleneksel COB ekranları, onarım olayı başına $200-300+ tutarında modül düzeyinde değiştirme gerektirir, ancak arızalar daha az sıklıkta meydana gelir.
Her Birinin Ait Olduğu Yer
Bazı projeler açıkça tek bir kampa giriyor.
Şeffaf LED kazanır:Mimariyi korurken cephelerin medya yüzeyleri haline geldiği cam perde duvarlı binalar. Alışveriş merkezi avluları ve cam bölmeler. Sergi salonları ve müzeler dijital içeriği fiziksel ekranların üzerine yerleştiriyor. Otomotiv showroomları. Sanatçıların ekranlar aracılığıyla göründüğü sahne ve etkinlik arka planları.

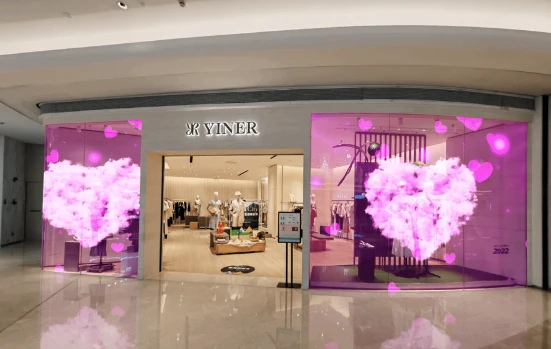

Geleneksel LED kazanır:Doğrudan güneş altında maksimum parlaklığa ihtiyaç duyan açık hava reklam panoları. Stadyum, ince piksel aralığının önemsiz olduğu 50+ metrede görüntülenir. Renk doğruluğunun tartışılamaz olduğu yayın stüdyoları ve kontrol odaları-. Yüzlerce metrekareyi kaplayan konser ana ekranları. Şeffaflığın hiçbir şey katmadığı yerlerde ulaşım merkezi bilgileri görüntülenir.
Hangisi?
Korumak istediğiniz cam var mı? Doğal ışık mekanın işleyişi açısından önemli mi? Yapı 30-50 kg/m²'yi kaldırabilir mi? Tipik izleme mesafesi nedir? Bütçenin yapı mühendisliğini hesaba katması gerekiyor mu?
Cam mimarisi ve doğal aydınlatmayı içeren giderek büyüyen proje kategorisi için şeffaf LED, ilginç bir alternatif olmaktan çıkıp varsayılan değerlendirmeye geçti. Diğer her şeyde-dış mekan reklam panoları, yayın stüdyoları, stadyum ekranları-geleneksel LED her zaman olduğu gibi kalır: kanıtlanmış, parlak, uygun maliyetli-etkin ve tamamen opak.
