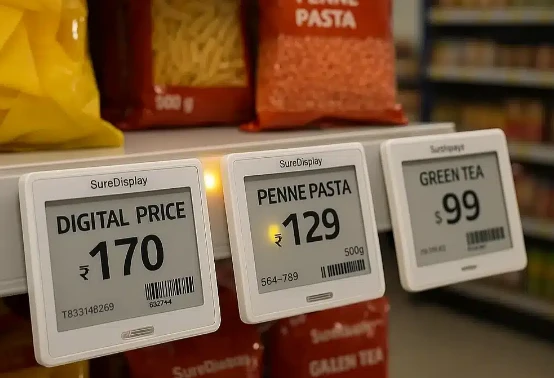

Çoğu insanın ESL hakkında anlamadığı şey şu: bağımsız bir ekran hiçbir şeydir. Kelimenin tam anlamıyla işe yaramaz. ihtiyacın varağona veri iletmek için,yazılımne göstereceğini söylemek veinsanlartüm bu sistemi gerçek mağazalara dağıtmak-bir "çözüm" teşkil eden şeydir. Ağ olmadan terminalin kendisi bir tuğladır. Platform verileri beslemiyorsa bunun ne anlamı var?
Projelerden birinde bir müşteri, daha temiz göründüğünü düşündüğü için baz istasyonlarını tavan panellerinin içine koymakta ısrar etti. Sinyalin iyi nüfuz edemeyeceği söylendi. Dinlemediler. Lansmandan üç hafta sonra, dondurulmuş kısımdaki etiketlerin yarısında eski fiyatlar görülüyordu. Her şeyi söküp yeniden yapmak zorunda kaldım. Onlara üç katına mal oldu.RF planlaması önemlidir.
Etiketlerin Kendisi
Neden E-mürekkep?

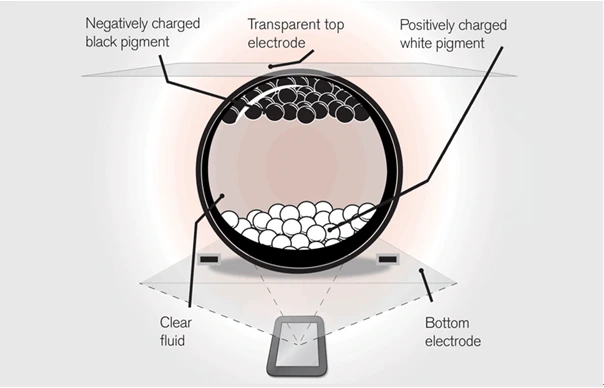

ESL terminalleri e-mürekkep ekranlarına (E-mürekkep) bağlıdır ve bu seçim tesadüfi değildir. Bir donanım mühendisinin bir zamanlar bunu açıkladığı gibi: Yağın içinde yüzen siyah beyaz parçacıklarla dolu küçük kapsüller hayal edin. Onları elektrikle vurun, parçacıklar hareket eder, görüntü ortaya çıkar. Görüntü bir kez oluştuğunda orada kalır. Elektriği kesin, önemli değil. Görüntü kalıyor. Teknik terimiki durumlu ekranya da onun gibi bir şey.
Güç tüketimiStatik görüntüleme sırasında neredeyse hiçbir şey yoktur. Test verileri, CR2450 düğme piliyle çalışan, günde iki kez yenilenen, 2,13-inçlik siyah-beyaz bir etiketin çalıştığını göstermektedir6 ila 8 yıl. Yenileme sıklığı günde 5 defadan fazla artırılsa bile bu süre yaklaşık 4 yıl demektir.
Ayrıca ışık yaymadığı gerçeği de var-kağıt gibi ortam ışığını yansıtarak çalışıyor. Doğrudan güneş ışığı altında LCD ekranların nasıl tamamen okunmaz hale geldiğini biliyor musunuz? E-mürekkep tamamen berrak kalır. Vegörüş açılarıtemelde-bir sorun değil. Müşteriler her zaman doğrudan etiketin önünde durmuyor, değil mi? Elektronik-mürekkebin önemi yoktur.
Pek çok kişinin bilmediği bir şey var: e-mürekkep ekranlarının temel teknolojisi dünya genelinde neredeyse tek bir şirketin tekelindedir-Tayvan'ın E Ink Corporation'ı. Neredeyse tüm ESL üreticilerinin ekranları E Ink veya yetkili ortaklarından gelmektedir. Bu yapısal faktör, tüm sektörün maliyetini ve rekabet ortamını derinden etkilemektedir.

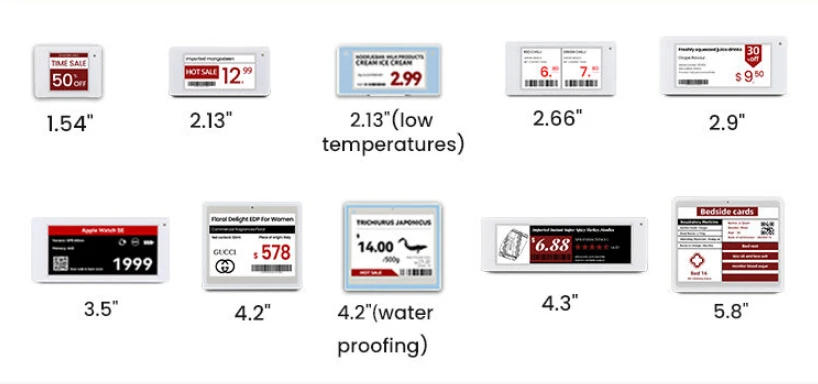

Boyut Seçenekleri
Boyut- açısından oldukça geniş bir aralık vardır:
1,5 inçGünlük ürünler için - normal raf kenarı
2,9, 4,2 inçBiraz daha fazla bilgi gerektiren - öğe
6 inç- taze ürün, menşe yeri, kalite, belki bir QR kodu
7,5 inç ve üzeri- uç kapak ve kategori başlıkları, bazen 13 inçe kadar
13,3 inçliklerin bazıları mini dijital tabela olarak kullanılıyor, ancak bu noktada tabela çizgisi bulanıklaşmaya başlıyor.

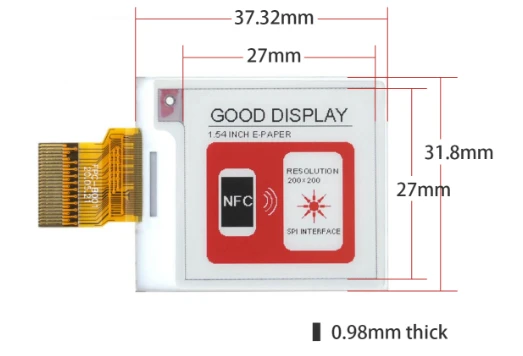

Renk Değişimleri
Artık e-mürekkebin sınırlamaları var. İlk versiyonlar yalnızca siyah beyazdı. Daha sonra üreticiler nasıl ekleneceklerini buldular.üçüncü renk-genellikle kırmızı veya sarı-bu, tanıtım açıklamaları için büyük önem taşıyordu. Son zamanlarda buna doğru bir baskı vartam-renkli ekranlar.
İşte ödünleşim şu ve bu önemli:
| Tip | Yenileme Zamanı | Maliyet (2,9 inç) |
|---|---|---|
| Siyah-ve-beyaz | 1-2 saniye | Temel |
| Üç-renk | 10-15 saniye | ~2x |
| Tam-renkli | 20+ saniye | 3-4x |
Üç-renkli ekran güncellemesini izlemek biraz acı verici. Bu nedenle çoğu perakendeci siyah-ve-beyaz veya üç-renkliyi tercih ediyor. Tam-renk genelliklekozmetik bölümleri, şarap vitrinleri-görsel sunumun premium değerde olduğu yerler.
Bu Neden Önemli?-Asıl Sorun
Zhejiang'daki bölgesel bir zincir süpermarket bir hesaplama yaptı: mağazalarından biri için42.000 SKU, ürünlerin %15'ini kapsayan promosyonlu fiyat değişikliği gerekli8 çalışan yaklaşık 6 saat çalışıyorTüm etiket değişikliklerini tamamlamak için Etiket değişiklikleri tamamlanmadan önce müşterilerin önemli bir kısmı, fiyatların ödeme fiyatlarıyla tutarsız olduğunu gördü. İç denetim verileri, kağıt fiyat etiketleri için hata oranının yaklaşık olduğunu gösterdi3.2%-yaklaşık her 100 üründen 3'ü yanlış fiyatlandırılıyor.
Yanlış fiyatlandırma bir dizi soruna yol açar:
Müşteriler ödeme sırasında fiyatın raf fiyatından farklı olduğunu keşfeder-çok kötü deneyim
Birçok yerde ihlallerle karşılaşılabilirpara cezaları
Promosyon stratejileri planlandığı gibi uygulanamıyor
İndirimli ürünler optimum satış penceresini kaçırıyor
ESL aslında birköprü. Geleneksel perakendede "sistemdeki fiyat" ve "raftaki fiyat" iki bağımsız şey olarak mevcuttur. Sistem bir fiyatı değiştirdiğinde raf otomatik olarak güncellenmez-birinin gidip onu değiştirmesi gerekir. Bu "birisi" bilgi aktarımındaki darboğazdır-gecikmeler, hatalar ve maliyetler getirir. ESL'nin yaptığı, bu darboğazı ortadan kaldırmak için teknolojiyi kullanmak ve verilerin manuel aktarmaya gerek kalmadan doğrudan raf terminallerine akmasını sağlamaktır.
İnsan emeği darboğaz olduğundan, onun yerine teknolojiyi kullanın. Sistemde veriler değiştiği anda ağ üzerinden etiketlere itilir, etiketler otomatik olarak yenilenir. Raflara yürümek yok, kağıt yok, baskı yok.Gecikme saatlerden dakikalara sıkıştırılır, hata oranı yüzde birkaçtan neredeyse sıfıra düşer, işçilik maliyetleri önemli ölçüde azalır.
Fiyat güncellemeleri artık bir darboğaz olmadığında yeni olasılıklar ortaya çıkar.Dinamik fiyatlandırmamümkün hale gelir. Çevrimiçi ve çevrimdışı fiyatlar gerçek zamanlı-senkronize edilebilir. Promosyon faaliyetleri tam olarak saniyesine kadar etkili olabilir. Gerçek değer budur.

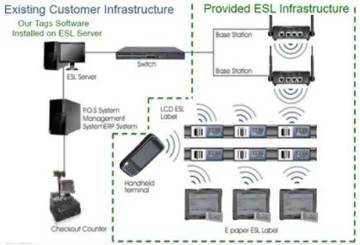

İletişim Parçası
Etiketler ellerdir, baz istasyonları ise beyinden (platformdan) gelen talimatları her ele iletmekten sorumlu sinirlerdir.
Baz istasyonlarıgenellikle düz kutu-şeklindedir, boyutları ev yönlendiricilerine benzerdir ve tavana, raf üstlerine veya duvarlara monte edilirler. Her baz istasyonu bir dizi alanı kapsar10 ila 50 metreiletişim protokolüne, iletim gücüne ve çevresel müdahaleye bağlı olarak. Standart 3.000 metrekarelik bir süpermarket genellikle45 ila 60 baz istasyonuSinyal koruma sorunları nedeniyle taze soğutulan alanın daha yoğun konuşlandırılmasını gerektirir.
İletişim Protokolleri
Üreticilerin iletişim protokollerinde-farklılaştığı nokta burasıdır. Yıllar boyunca farklı satıcıların paylaştığı şeyler şunlardır:
2,4 GHz Tescilli (SES-imagotag, Hanshow)
Büyük adamlar 2.4GHz tescilli şeylerle gittiler. Mühendisleri, protokolün özellikle ESL için nasıl davranacağı konusunda tam kontrol istediklerini açıkladı. Mantıklı. Bunun dezavantajı-bir kez ekosistemlerine girdiklerinde,geçiş yapmak bir kabus. Etiketleri başkalarının baz istasyonlarıyla iletişim kurmayacak. Bir müşteri karıştırıp eşleştirmek istedi. Yapılamadı.
Alt-GHz (433MHz, 868MHz)
Bazı satıcılar daha düşük frekansları tercih ediyor. Bir Pricer temsilcisi, düşük frekansların engelleri daha iyi aştığını ve bunun da bol miktarda beton içeren bir depo projesinde gözlemlenenlerle uyumlu olduğunu açıkladı. Amadüzenlemeler her ülkede farklıdırve antenler daha da büyür. Bu bir değiş-tokuş.
Bluetooth Düşük Enerji
Özellikle yeni oyuncular arasında popüler olmak. Cipsler artık çok ucuz ve müşterilerin ürün bilgisi için telefonlarını etiketlere dokundurmasına izin vermenin çekiciliği var. İyi bir şekilde gösteriyor. Ancak gerçek yoğun dağıtımlarda,aralık sınırlamalarıgöstermeye başlayın ve işte oradakanal tıkanıklığı. Bir projede, çok fazla plak şirketinin aynı anda konuşmaya çalışması nedeniyle güncelleme programlarının aralıklı olması gerekti.
Kızılötesi
Pricer bunu bazı sistemlerinde kullanıyor. Elektromanyetik girişim sorunlarının olduğu yerlerde harika çalışır. Ama buna ihtiyaç varnet görüş hattıİnsanların etrafta dolaştığı ve eşyaların taşındığı gerçek bir mağazada bu her zaman gerçekçi değildir.
Güç Paradoksu
ESL iletişimini doğru şekilde gerçekleştirmeyi gerçekten zorlaştıran şey şudur: Etiketlerin gücü zar zor tüketmesi gerekir-5 ila 10 yıl arası dayanan piller-ancak gönderildiğinde yine de güncellemeleri yakalamaları gerekir. Bunu çözmenin yolu şu:senkronize uyku-uyanıklık döngüleri. Etiketler çoğu zaman komadadır, yeni bir şey olup olmadığını kontrol etmek için önceden ayarlanmış pencereler sırasında yalnızca bir saniyeliğine uyanırlar. Güç profilleri bu şeylerin mevcut olduğunu gösteriyorzamanın %99'undan fazlası mikroamper-düzeyinde uyuyor.
RF Planlama Neden Projeleri Gerçekleştirir veya Sonlandırır?
Burası daha fazla zaman harcanması gereken yerdir, çünkü pek çok ESL projesinin başarısı veya başarısızlığı büyük ölçüde iletişim ağı planlamasının kalitesine bağlıdır.
Metal raflarsinyalleri yansıtır ve engeller, bu nedenle baz istasyonu konumları dikkatli bir şekilde tasarlanmalıdır
Soğutmalı kasalartemel olarak Faraday kafesleri-metal dolaplar, kompresör paraziti, cam kapıların tümü sinyalleri etkiler. Genellikle içeride ayrı röle cihazlarına ihtiyaç vardır
En yüksek güncelleme dönemleri veçift kapsamaTek arıza noktalarını önlemek amacıyla kilit alanlar için

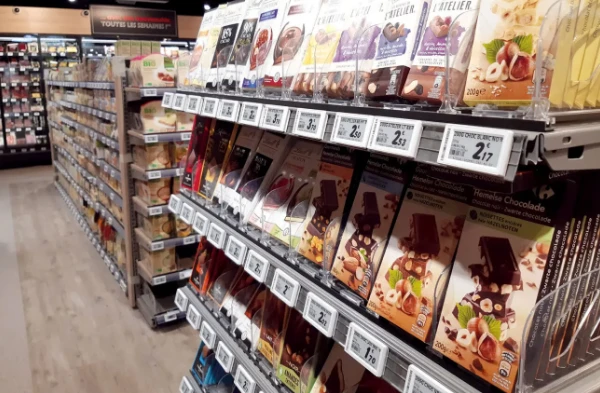

Peki ESL Nedir?-Bir Tanım
Elektronik Raf Etiketi Çözümü, ayrıntılı olarak:
Elektronik- onu kağıttan ayırır
Raf Etiketi- bu bir raf etiketidir, reklam ekranı değil
Çözüm- bu tek bir ürün değil, eksiksiz bir çözümdür
Neden buna "çözüm" denmesi gerekiyor? Bağımsız bir elektronik etiket gerçekten anlamsızdır-tek başına fiyat alamaz, neyi görüntüleyeceğini bilemez, kendi kendine yenilenemez. Bir şeye dayanmalıiletişim ağıTalimat almak için biryazılım platformuveri elde etmek için. ESL'de kafanızı kurcalayacak ilk şey bu.
Yazılım Tarafı
Temel olarak ERP veya POS'tan fiyat verilerini çeken, hangi etikette ne olduğunu anlayan ve onu dışarı çıkaran bir platformun olması gerekir. Etiket düzenlerini tasarlamak için şablon düzenleyicileri ve güncellemelerin ne zaman gönderileceğine ilişkin bazı mantıklar vardır.
entegrasyon parçasımevcut sistemlerde-projelerin aylarca takılıp kaldığı yer burasıdır. Eski ERP, garip veri formatları, erişime izin vermeyen BT departmanları.
Bu Şeyi Mağazaya Getirmek
Sıfırdan tamamlanmaya kadar olan bir ESL sistemi, eksiksiz bir mühendislik uygulama sürecinden geçmeyi gerektirir. Bu sürecin karmaşıklığı genellikle ilk- kez kullananların beklentilerini aşmaktadır. Pek çok proje burada ters gidiyor, bu nedenle bu bölüm gerçekten ilgiyi hak ediyor.

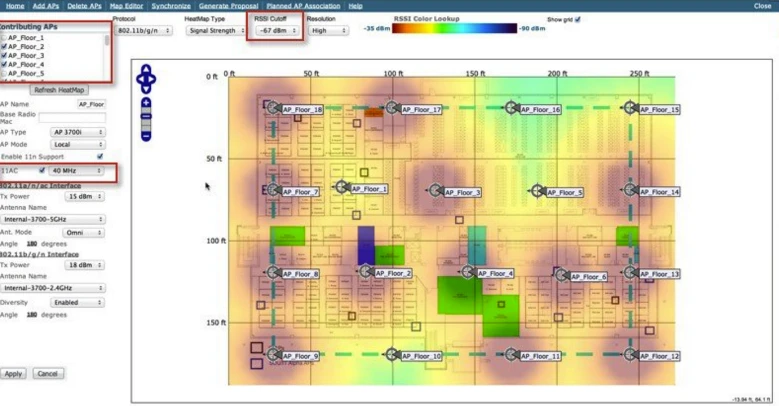

RF Araştırması-Projelerin Öldüğü Yer
Ama çoğu projeyi öldüren şey nedir?RF araştırması. Daha doğrusu uygun bir tanenin olmayışı.
ESL kablosuz iletişime dayanır ve gerçek perakende ortamları engeller ve parazitlerle doludur:
Metal raflarsinyalleri yansıtır
Soğutmalı dolaplardoğal Faraday kafesleridir
Beton duvarlarpenetrasyonu engellemek
Diğer kablosuz cihazlargirişime neden olmak
Trafiğin yoğun olduğu zamanlarda,insan vücudunun kendisi sinyalleri emer
Uygun bir RF araştırması aslında çok fazla iştir. Duvarların, metal rafların nerede olduğu ve parazite neden olan şeyin- olduğu fiziksel ortamın haritasını çıkarmakla başlar. Daha sonra sinyal yayılma testleri, frekansların o spesifik alanda gerçekte nasıl davrandığını gösterir. Sınır koşullarını, garip köşeleri ve yükleme iskelesinin yakınındaki alanları test edin. Çıktı yalnızca "baz istasyonlarını buraya koyun"-değildir; sinyalin nerede güçlü, nerede zayıf olduğunu ve sorunlu noktalarda ne yapılması gerektiğini gösteren kapsama haritalarının yanı sıra santimetreye kadar hassas konumlandırma da olmalıdır. Sıkıcıdır ama daha önce bahsettiğimiz kabus senaryosundan kurtarır.
Pek çok satıcı bunu atlıyor veya maliyetten tasarruf etmek için{0}yarı yarıya yapıyor. Daha sonra etiketlerin %15'inin neden çevrimdışı olmaya devam ettiğini merak ediyorlar.
Saha Değerlendirmesi
İlk adım mağazanın durumunu anlamaktır:
Fiziksel çevre- mağaza alanı, tavan yüksekliği, zemin düzeni, raf türleri
Ürün gereksinimleri- toplam SKU, etiket miktarını, kategori dağılımı ise boyut oranlarını belirler
BT ortamı- hangi ERP/POS sürümlerinin çalıştığı, ağ altyapısının nasıl olduğu
Baz İstasyonu Kurulumu
Tavan montajıEn yaygın yaklaşım-rafların net bir görüş açısına sahip olması ve yoldan çekilmesidir. Ancak tavan çok alçaksa veya iyi bir montaj noktası yoksa raf ünitelerinin üzerine de yerleştirilebilirler. Duvara montaj belirli alanlar için tamamlayıcı olarak çalışır.
Güç genellikle şu şekilde iletilir:Yetki BelgesiBu kullanışlıdır çünkü yalnızca tek bir kablonun çalıştırılması gerekir. Bu, PoE'nin her şeye ve kuruluma bağlı olarak yerel bir sunucuya veya ağ geçidine güç sağlamak için geçiş yaptığı anlamına gelir.
unutmaGÜÇ KAYNAĞI-güç kesilirse ve sistem hoş olmayan bir şekilde çökerse, veritabanı bozulabilir.
Etiket Dağıtımı
Gönderiyi alın, inceleyin, gerçekten çalıştıklarından emin olmak için aktivasyon testleri yapın
Her etiketi tarayın ve sistemdeki ilgili ürüne bağlayın
Fiziksel kurulum, ne tür rafların bulunduğuna bağlıdır
Bazı etiketler raf kenarına asılır, bazıları ise ray yuvasına kayar. Varmanyetik olanlarmetal yüzeyler için,yapıştırıcı olanlarpürüzsüz yüzeyler için veküçük standlarvitrinler için. Karmaşık bir şey yok, yalnızca-binlercesini yapmak zaman alıyor.
Test ve Doğrulama
Fonksiyonel test- her şey beklendiği gibi çalışıyor mu?
Kapsam testi- her etiket
Stres testi- en az 72 saat boyunca yoğun yükte
Sistem entegrasyonundan daha önce bahsetmiştik-projelerin öldüğü yer burasıdır. Eski sistemler yeterince karmaşıksa, ortak hata ayıklama aşaması tek başına haftalar sürebilir.
